Module de sortie Fanuc A03B-0801-C112 A03B0801C112 AO3B-O8O1-C112 USÉ

FANUC A03B-0801-C112 | Module de sortie numérique CC 32 points OD32B — API CNC série 10/11/15 / 24-48 V CC

Sortie CC à 32 canaux pour le fond de panier PLC série 10/11/15

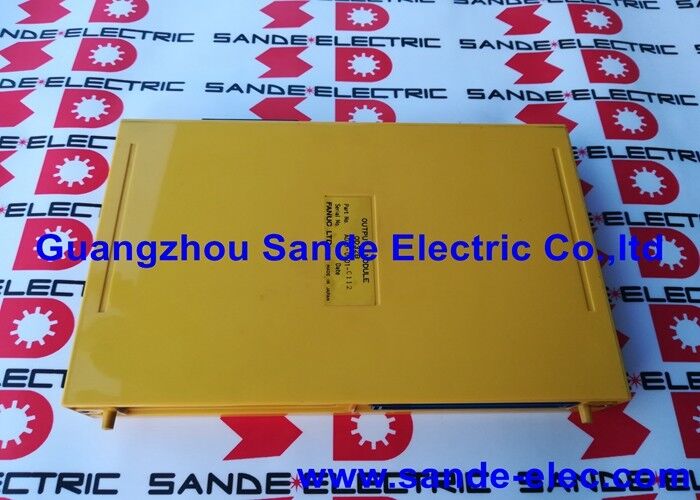

L'A03B-0801-C112 est le module de sortie numérique modèle OD32B pour le fond de panier PLC utilisé dans les systèmes CNC FANUC séries 10, 11 et 15. Il fournit 32 canaux de sortie CC indépendants, chacun capable de piloter des électrovannes, des bobines de relais, des voyants lumineux et d'autres actionneurs 24 à 48 V CC jusqu'à 0,25 A par point.

Dans l'architecture du système d'E/S A03B-0801, le module de sortie OD32B se branche directement sur l'unité de base d'E/S API aux côtés des modules d'entrée, des modules analogiques et d'autres modules de fonction d'E/S. Les 32 sorties du module se connectent au programme logique à relais PMC (Programmable Machine Controller) de la CNC. Lorsque le PMC commande un canal de sortie activé, le transistor de sortie correspondant active et pilote la charge de champ.

La désignation OD32B est l'identifiant du module au sein de la famille de modules de sortie série A03B-0801. Les variantes adjacentes couvrent différents nombres de sorties et tensions nominales : la spécification 32 points, 24-48 V CC, 0,25 A/point de l'OD32B définit sa position dans la famille. Le PCB interne — A16B-1310-0090 — est assemblé de manière permanente à l'intérieur du boîtier du module OD32B et n'est pas disponible en stock séparé.

Spécifications clés

0,25 A par point — Courant de sortie et sélection de charge

La limite de courant de 0,25 A par point définit la charge maximale pouvant être directement pilotée par chaque canal de sortie. Les bobines de relais standard 24 V CC consomment généralement entre 20 et 100 mA, bien dans cette limite. Les électrovannes vont de 30 mA à 200 mA pour les types industriels compacts. Les voyants consomment entre 20 et 50 mA. Les charges dépassant 0,25 A par canal doivent être commutées via un relais intermédiaire plutôt que pilotées directement depuis la sortie du module.

FAQ

Q1 : Quelles générations de CNC FANUC utilisent l'A03B-0801-C112 ?

Le module de sortie OD32B est confirmé pour les systèmes CNC FANUC séries 10, 11 et 15, qui utilisaient l'architecture de fond de panier d'E/S modulaire A03B-0801. Il n'est pas compatible avec le système d'E/S Zero C (Série 0-C), le système I/O Link de la série i ou d'autres générations FANUC qui utilisent des architectures d'E/S différentes.

Q2 : Le PCB interne A16B-1310-0090 est-il disponible séparément ?

L'A16B-1310-0090 est un composant assemblé en permanence à l'intérieur du module A03B-0801-C112. Il n'est pas disponible en tant que pièce de rechange standard séparée — le module A03B-0801-C112 complet est l'unité de remplacement. Pour la réparation au niveau des composants d'un module défaillant, les services de réparation spécialisés FANUC série 15 peuvent être en mesure de rechercher ou de reconstruire la carte interne du module.

Q3 : Quels symptômes indiquent qu'un module de sortie OD32B est en panne ?

Des canaux de sortie spécifiques qui ne s'activent pas malgré les commandes PMC confirmées — visibles sur l'écran de diagnostic du moniteur d'E/S PMC de la CNC — indiquent des transistors de sortie défaillants dans le module. Si un groupe de sorties adjacentes tombe en panne simultanément, l'alimentation partagée ou le circuit de commande de ce groupe est en panne. Si les 32 sorties ne fonctionnent pas, l'entrée d'alimentation principale du module ou la connexion au fond de panier doit être vérifiée en premier.

Q4 : Le remplacement de l'A03B-0801-C112 affecte-t-il le programme PMC ?

Non. Le programme à relais PMC est stocké dans la mémoire principale de la CNC, pas dans le module de sortie E/S. Le remplacement du module installe une nouvelle interface de sortie ; le programme PMC reste inchangé. Après le remplacement, vérifiez que tous les canaux de sortie sont activés correctement en testant chacun d'eux à partir du moniteur d'E/S PMC avant de remettre la machine en production.

Q5 : D'où provient l'A03B-0801-C112 après l'arrêt ?

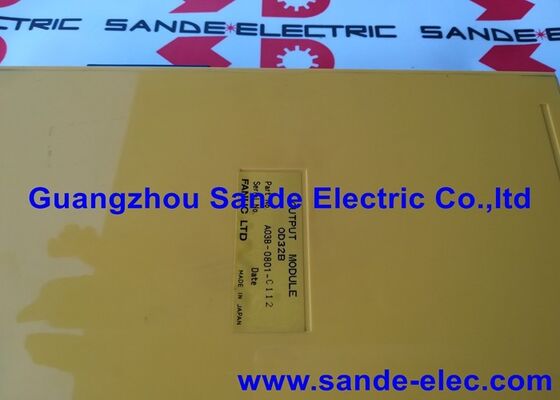

Grâce au marché secondaire des modules d'E/S FANUC série 10/11/15 : spécialistes CNC FANUC série 15, fournisseurs excédentaires testés et services de réparation de modules d'E/S. Confirmez A03B-0801-C112 (OD32B) à partir de la propre étiquette du module. Les variantes de sortie A03B-0801 adjacentes comportent différents nombres d'E/S et classes de tension.
