MODULE D'ENTRÉE/SORTIE
>

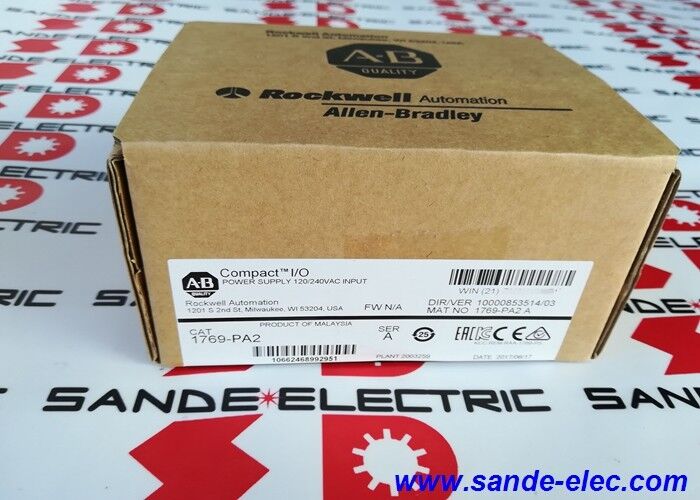

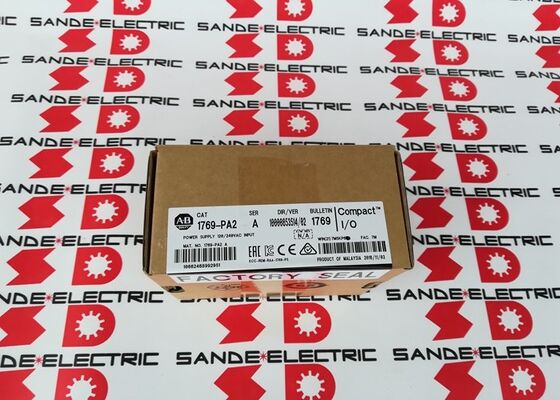

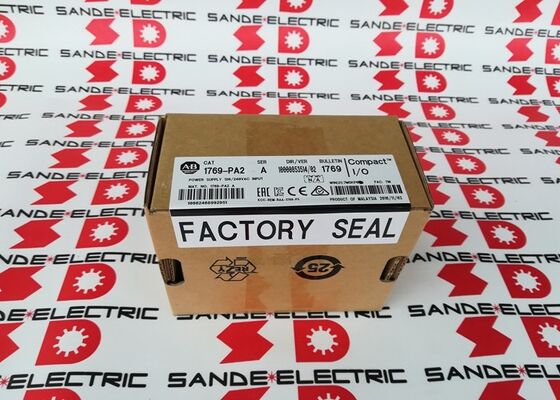

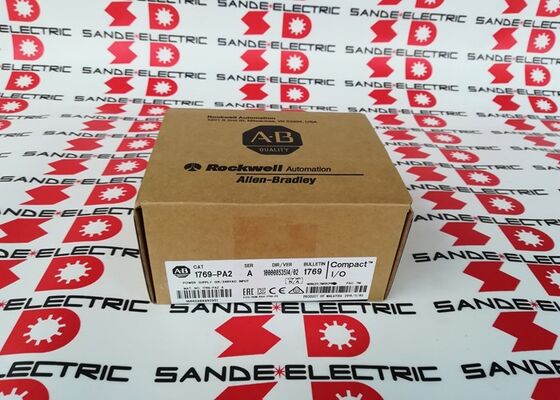

Le 1769-PA2 est le module d'alimentation en entrée CA pour le système Compact I/O 1769 d'Allen-Bradley. Chaque banque de modules Compact I/O 1769 nécessite une alimentation : il s'agit du module qui convertit l'alimentation secteur CA du panneau en 5 V CC et 24 V CC dont les modules Compact I/O ont besoin pour fonctionner.
L'alimentationdistance nominale du module de 8définit jusqu'où s'étend sa distribution d'alimentation : jusqu'à 8 modules d'E/S à gauche et 8 à droite, soit 16 modules au total par banque d'alimentation. Pour une banque de plus de 16 modules, ou lorsque la capacité électrique est dépassée avant d'atteindre 16 modules, une alimentation supplémentaire est ajoutée pour étendre la banque.
La sortie de courant est répartie entre deux rails :2,0 A à 5 V CCalimente la logique du module et la communication du fond de panier (l'électronique du module d'E/S).0,8 A à 24 V CCalimente les appareils de terrain 24 V CC et les circuits de sortie connectés aux modules d'E/S. Chaque module de la banque tire des deux rails selon ses spécifications — le tirage total sur tous les modules de la banque ne doit pas dépasser ces limites dans l'un ou l'autre des rails.
Une large plage de tension d'entrée (85-265 V CA) et un interrupteur à glissière encastré pour sélectionner un fonctionnement nominal de 120 V ou 240 V rendent le 1769-PA2 compatible avec les normes d'alimentation de panneaux nord-américaines et internationales sans transformateurs supplémentaires.
| Paramètre | Valeur |
|---|---|
| Numéro de pièce | 1769-PA2 |
| Saisir | 85 à 265 V CA, 47 à 63 Hz |
| Sortie 5 V CC | 2,0A |
| Sortie 24 V CC | 0,8A |
| Alimentation (120 V) | 100 VA |
| Alimentation (240 V) | 130 VA |
| Dissipation | 8W à 60°C |
| Capacité des modules | 8 modules × 2 côtés = 16 au total |
| Appel maximum | 25 A à 132 V CA |
| Dimensions | 118 × 70 × 87 mm |
| Montage | Rail DIN / panneau |
| Température de fonctionnement | 0–60°C |
Le 1769-PA2 se connecte au fond de panier Compact I/O 1769 via un mécanisme de verrouillage latéral à rainure et languette intégré aux côtés gauche et droit du module. Le module glisse et se verrouille dans le module d'E/S ou le contrôleur adjacent, et les connexions d'alimentation et de bus du fond de panier sont établies via ces connecteurs latéraux. Aucun câble, cavalier ou câblage entre les modules n'est requis pour la distribution de l'alimentation au sein de la banque : les connecteurs latéraux s'en chargent.
Ce même mécanisme de connecteur latéral permet à l'alimentation de distribuer l'alimentation dans les deux sens : aux modules d'E/S installés simultanément sur son côté gauche et sur son côté droit, jusqu'à une distance nominale de 8 modules par côté.
Q1 : Quelle est la différence entre 1769-PA2 et 1769-PA4 ?
Les deux sont des alimentations Compact I/O 1769 à entrée CA. Le PA2 fournit 2,0 A à 5 V CC et 0,8 A à 24 V CC. Le PA4 fournit 4,0 A à 5 V CC et 2,0 A à 24 V CC, soit le double de la capacité actuelle. Utilisez le PA4 pour les banques plus grandes avec une consommation totale de courant de module plus élevée, ou lorsque la puissance requise sur le terrain en 24 V CC dépasse 0,8 A. Calculez la consommation totale de 5 V et 24 V de tous les modules de la banque avant de spécifier.
Q2 : Comment s'effectue la sélection de l'entrée 120 V/240 V sur le 1769-PA2 ?
Un interrupteur à glissière encastré sur l'avant ou sur le dessus du module (accessible avec un tournevis pour éviter une commutation accidentelle) sélectionne entre une entrée nominale de 120 V et 240 V CA. Vérifiez et réglez cet interrupteur pour qu'il corresponde à la tension d'alimentation du panneau avant de connecter l'alimentation secteur. La large plage d'entrée 85-265 V CA signifie que le module tolère des variations de tension significatives autour de l'un ou l'autre réglage nominal.
Q3 : La banque dispose de 10 modules d’E/S : un seul 1769-PA2 peut-il tous les alimenter ?
La distance nominale de 8 modules par côté limite la portée physique de l'alimentation, pas seulement la capacité actuelle. Avec 10 modules dans une seule direction à partir de l'alimentation électrique, les 9e et 10e modules dépassent la distance nominale et peuvent ne pas recevoir une alimentation adéquate. Positionnez l'alimentation à moins de 8 modules du module le plus éloigné dans les deux sens, ou ajoutez une deuxième alimentation pour étendre la banque. Pour les banques où la consommation totale de courant approche également 2,0 A à 5 V CC ou 0,8 A à 24 V CC, vérifiez également le budget actuel.
Q4 : Le 1769-PA2 est-il doté d'une protection contre les surcharges ou les courts-circuits ?
Oui. Un fusible interne (Wickmann 19195-3.15A ou équivalent) offre une protection contre les courts-circuits et les surcharges sur l'entrée CA. Le fusible est un composant interne : il n'est pas remplaçable par l'utilisateur sur le terrain. Si le fusible est grillé en raison d'un défaut en amont, l'alimentation électrique doit être remplacée ou réparée en usine. Corrigez la cause première de la surcharge ou du court-circuit avant d'installer un module de remplacement.
Q5 : Le 1769-PA2 est-il compatible avec les systèmes CompactLogix ainsi qu'avec les systèmes MicroLogix ?
Oui. Le 1769-PA2 alimente les modules Compact I/O 1769 dans les configurations CompactLogix et MicroLogix 1500. Pour MicroLogix 1500, les banques d'extension Compact I/O nécessitent une alimentation 1769, sauf si les modules sont montés directement à côté de l'unité de base MicroLogix 1500 (qui fournit sa propre alimentation aux modules directement adjacents). Confirmez les exigences spécifiques en matière d'alimentation électrique dans la documentation de conception du système MicroLogix 1500 ou CompactLogix.
