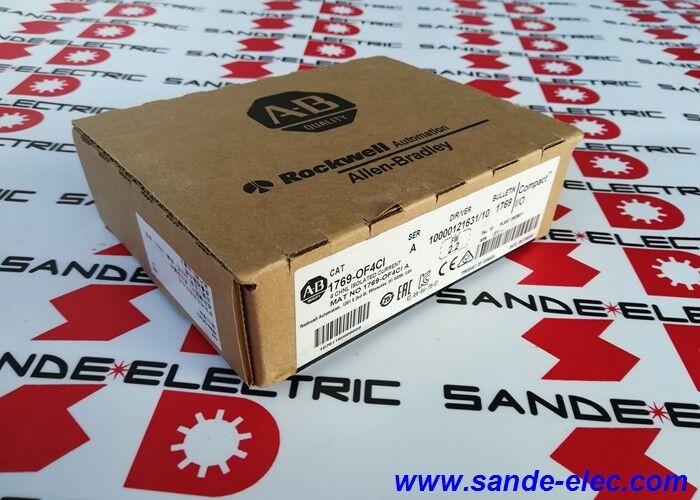

Module de commande automatique AB 1769OF4CI

1769-OF4CI. Compact I/O 4 canaux isolé sortie de courant analogique 4 20mA / 110 ms / pas de champ Cal / EGU / PID / MicroLogix 1500 et CompactLogix

Quatre résultats isolés – Pourquoi cela est important

Les modules de sortie analogique standard partagent une référence commune sur tous les canaux de sortie.une différence de tension de mode commun entre les circuits de charge apparaît à travers la sortie il peut créer des courants de boucle de terre qui apparaissent comme des erreurs de signal aux actionneurs.

Le 1769-OF4CI s'attaque à cela avec l'isolement des canaux individuels.Une différence de potentiel de terre entre les quatre dispositifs de champ connectés à ce module ne corrompt aucune sortie du canal. pour les installations où les dispositifs de terrain ¥ les vannes de commande, les entraînements à fréquence variable, les positionneurs ¥ ont des références de terre différentes pour toute la machine ou le procédé,les sorties isolées individuellement éliminent la solution de contournement matérielle des isolateurs de signaux externes.

Principales spécifications

Quatre options de format de données ¢ Sortie de ce dont le programme a besoin

La plupart des modules de sortie analogiques acceptent un entier brut du programme et le convertissent en courant.Le 1769-OF4CI ajoute trois options de format de niveau supérieur qui permettent au programmeur de choisir la façon la plus naturelle d'exprimer le point de référence de sortie:

Produit brut/proportionnel:Un entier de 16 bits correspond directement à la portée de sortie.

Unités d'ingénierie (EGU):Le programme envoie la valeur en unités d'ingénierie bar, °C, m3/h ou toute unité personnalisée.Le programme n'a pas besoin d'un calcul d'échelle.

À l'échelle du PID:La sortie est directement reliée à la sortie CV (variable de contrôle) de l'instruction PID.Le module accepte la sortie du PID en pourcentage (0 ¢ 100%) et la convertit à la plage actuelle ¢ la sortie de l'instruction PID entraîne directement la sortie analogique sans logique de mise à l'échelle supplémentaire.

Pourcentage de pleine portée:Le programme envoie un pourcentage (0?? 100%) et le module le convertit en la plage de courant configurée.

Scénarios d'application

Régulation du débit multizone:Quatre soupapes de commande sur quatre branches de processus indépendantes, chacune faisant référence à un potentiel de mise à la terre différent.Le 1769-OF4CI fournit une sortie isolée par soupape, sans interférence entre les canaux, indépendamment des différences potentielles entre les corps des actionneurs de soupape.

Boucles de température PID:Quatre boucles PID de température de zone de four dans une sortie de programme CompactLogix à travers un seul 1769-OF4CI.Le format Scaled-for-PID permet à la sortie CV de chaque instruction PID de conduire directement un canal de module sans logique de mise à l'échelle intermédiaire.

Les vitesses de référence mixtes VFD:Quatre entraînements à fréquence variable recevant des références de vitesse analogiques de 4 ∼ 20 mA à partir d'un module.Les entraînements peuvent partager une alimentation en courant alternatif commune mais avoir des références au sol de signaux différentes.

Questions fréquentes

Q1: Les canaux 1769-OF4CI peuvent-ils mélanger des signaux de 0 à 20 mA et de 4 à 20 mA sur le même module?

Oui, chaque canal est configurable individuellement pour une sortie de 0 à 20 mA ou de 4 à 20 mA.Le canal 0 peut être réglé à 4 ‰ 20 mA pour une vanne de commande tandis que le canal 1 est configuré à 0 ‰ 20 mA pour un type d'actionneur différentLe réglage de la plage est effectué dans la configuration E/S du module dans le logiciel de programmation.

Q2: Quelle est l'importance de la note de distance d'alimentation de 8?

Les modules I/O compacts tirent leur énergie du bus électrique local du contrôleur.La distance d'alimentation de 8 indique la distance à laquelle le 1769-OF4CI peut être positionné du module d'alimentation dans la banque d'entrée/sortie compacteUne valeur plus élevée signifie un plus grand tirage de courant du bus. La limite de position garantit que la tension du bus à la fente du module reste dans les spécifications.Planifier la position de l'emplacement du module dans le rack Compact I/O en conséquence.

Q3: Le 1769-OF4CI est-il rétrocompatible avec les contrôleurs de série A et de série B?

Le module lui-même est disponible en série A et en série B. Les deux séries du 1769-OF4CI sont fonctionnellement compatibles avec les contrôleurs énumérés (MicroLogix 1500 et CompactLogix).La désignation de la série reflète la révision du matériel; l'interface de programmation et la configuration du format de données du module sont les mêmes entre les séries.

Q4: Quelle jauge de fil de cuivre doit être utilisée avec le 1769-OF4CI?

Le module spécifie le fil AWG Copper-90 standard conducteur de cuivre pour une classe de température d'isolation de 90 °C.Le choix de la taille de l'AWG dépend de la longueur du câble et de la chute de tension acceptable sur la boucle de 4 ‰ 20 mAPour les circuits typiques d'instrument à panneau jusqu'à 300 mètres, on utilise généralement des conducteurs en cuivre solide ou en brins AWG 18 à AWG 22.Utiliser un câble à paire tordue blindé pour le câblage du signal analogique afin de minimiser les interférences EMC.

Q5: À quoi sert la porte de remplacement 1769-RD?

Le 1769-RD est le couvercle de porte de remplacement pour le couvercle d'accès avant du 1769-OF4CI.La porte d'entrée couvre les bornes de câblage du module lorsqu'elle est fermée et protège contre les contacts accidentels ou la contaminationSi la porte est endommagée ou cassée, le 1769-RD fournit un remplacement direct qui rétablit la protection mécanique du module sans remplacer le module complet.
