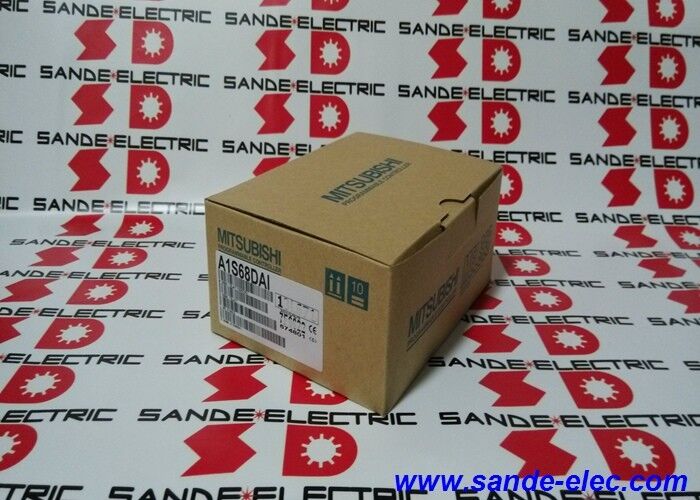

Mitsubishi Module A1S68DAI Nouveau et original

Mitsubishi A1S68DAI | Sortie de courant analogique MELSEC-A Slim Series 8 canaux 4–20 mA — E/S d'extension rack A1S/API

Sortie de courant analogique à 8 canaux dans un seul emplacement de rack A1S

L'A1S68DAI fournit huit canaux de sortie de courant 4-20 mA à partir d'un emplacement de rack A1S. Dans un système de contrôle MELSEC-A gérant plusieurs appareils de terrain analogiques (positionneurs de vannes, points de consigne de vitesse pour variateurs de fréquence, indicateurs à distance, convertisseurs de signal), huit canaux d'un module concentrent la section de sortie analogique du panneau sans répartir les modules de sortie à un ou deux canaux sur plusieurs positions de rack.

La boucle de courant 4-20 mA est la norme de signal analogique dominante dans le contrôle des processus et l'automatisation industrielle. Les signaux de courant sont transportés de manière fiable sur des câbles plus longs que les signaux de tension, car l'amplitude du courant est indépendante de la résistance du câble jusqu'à la limite de tension de conformité de la boucle. Pour les appareils de terrain montés à distance de l'armoire de commande (positionneurs de vannes à distance, transmetteurs de niveau ou références de vitesse sur les variateurs distribués), une sortie de courant de 4 à 20 mA est le type de signal correct.

Le suffixe « DAI » dans la convention de dénomination Mitsubishi désigne un analoguesortirmodule (D = convertisseur numérique/analogique, A = analogique, I = courant). Cela le distingue clairement de l'A1S68ADN ou des modules similaires qui sont des entrées analogiques. La distinction entre sortie et entrée est fondamentale : un module de sortie génère le signal ; un module d'entrée le lit. Spécifier la mauvaise direction signifie un remplacement totalement non fonctionnel, quel que soit le nombre de canaux.

Spécifications clés

A1S68DAI dans la famille de modules analogiques MELSEC-A

Au sein de la gamme de modules analogiques de la série A1S slim :

• A1S68ADN :Tension/courant analogique à 8 canauxsaisir(entrée, pas sortie)
• A1S62DAV :Analogique 2 canauxsortie de tension
• A1S62DAI :Analogique 2 canauxsortie de courant
• A1S68DAI :Analogique 8 canauxsortie de courant(ce module)

L'A1S68DAI offre la densité de canaux la plus élevée pour la sortie de courant de la série A1S slim : quatre fois le nombre de canaux de l'A1S62DAI à 2 canaux dans le même rapport d'espace rack. Pour les systèmes pilotant plusieurs appareils de terrain à boucle de courant, la densité à 8 canaux minimise le nombre d'emplacements de rack consommés par les sorties analogiques.

Scénarios d'application

Références de vitesse d'entraînement multi-axes :Huit VFD recevant des points de consigne de vitesse de 4 à 20 mA du contrôleur MELSEC-A. Un emplacement A1S68DAI gère les huit références de variateur, gardant le câblage de sortie analogique concentré dans un seul emplacement de module.

Positionneurs de vannes de procédé :Huit vannes de régulation analogiques (contrôle de débit, contrôle de pression, contrôle de niveau) recevant chacune leur point de consigne de position sur 4–20 mA. La tolérance de distance de la boucle de courant 4-20 mA permet aux positionneurs de vannes situés sur des sites distants de recevoir des points de consigne précis.

Système de rechange existant :Les systèmes MELSEC-A utilisant A1S68DAI pour la sortie analogique multicanal restent en service dans l'automatisation des processus et des usines. Lorsqu'un A1S68DAI tombe en panne, un remplacement direct restaure la section de sortie analogique sans modification d'adresse ni de câblage.

FAQ

Q1 : L'A1S68DAI est-il un module de sortie analogique ou d'entrée analogique ?

C'est un courant analogiquesortirmodule - il génère des signaux de 4 à 20 mA pilotés par les valeurs qui y sont écrites par le programme CPU MELSEC-A. Il ne lit pas les signaux de terrain. Le suffixe « DAI » désigne un convertisseur D-to-A (numérique-analogique) avec sortie courant. Les modules d'entrées analogiques de la famille A1S portent différentes désignations (suffixes ADN, ADI).

Q2 : L'A1S68DAI est-il compatible avec les racks pleine taille de la série A, ou uniquement avec les racks minces A1S ?

La désignation A1S indique le facteur de forme mince : ce module convient uniquement aux racks de la série A1S slim. Les racks pleine taille de la série A (A2US, A3U, etc.) utilisent des modules physiquement plus grands avec des dimensions d'emplacement différentes. L'équivalent en taille réelle est l'A68DAI. Confirmez le type de rack — A1S slim ou full size A — à partir du matériel installé avant de commander.

Q3 : De quoi le programme MELSEC-A a-t-il besoin pour piloter les sorties A1S68DAI ?

Le CPU MELSEC-A écrit les valeurs de sortie dans la mémoire tampon du module (BFM — Buffer Memory) à l'aide de l'instruction TO. L'A1S68DAI convertit la valeur numérique du registre BFM de chaque canal en courant 4-20 mA correspondant sur la borne de sortie. L'activation du canal, la plage de sortie et le mode de fonctionnement sont également configurés via les écritures BFM lors de l'initialisation du programme.

Q4 : Quel logiciel de programmation programme le processeur MELSEC-A qui contrôle l'A1S68DAI ?

GX Developer — L'environnement de programmation de Mitsubishi pour la série MELSEC-A. GX Works2 offre une prise en charge limitée de la série A. La programmation se connecte au port RS-422 du processeur série A à l'aide d'un adaptateur USB compatible. GX Works3 ne prend pas en charge le matériel MELSEC-A.

Q5 : D'où provient l'A1S68DAI aujourd'hui ?

Grâce au marché secondaire MELSEC-A : revendeurs spécialisés de pièces détachées Mitsubishi série A, fournisseurs de surplus industriels et distributeurs d'automatisation existants. La série A est abandonnée depuis longtemps ; La distribution Mitsubishi standard ne stocke pas l'A1S68DAI. Confirmez le format A1S slim, les spécifications de sortie de courant 8 canaux 4-20 mA, et testez le module dans un rack A1S avant de vous engager dans une utilisation critique en production.
