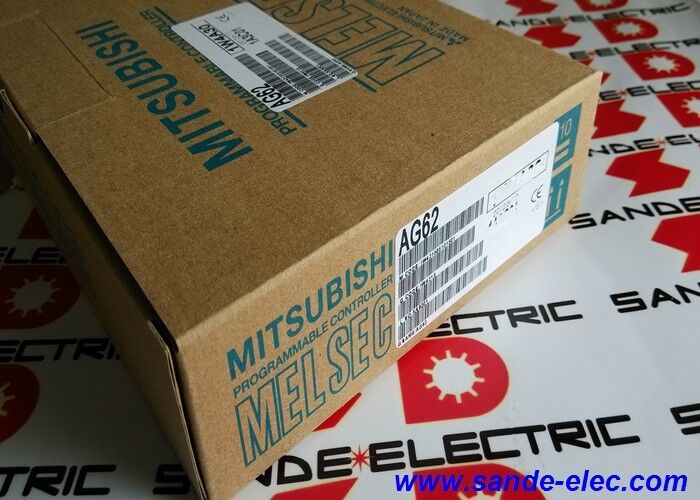

Mitsubishi AG62 PLC Unité de carte de module d'E/S réservée AG-62

AG62 | Module factice Mitsubishi série MELSEC-A — Unité de base d'extension QA65B/QA68B/Protection de fente/Vis de fixation M4

Que fait un module factice et pourquoi les emplacements vides doivent être protégés

Une unité de base d'extension MELSEC-A fournit plusieurs emplacements de module qui acceptent des modules d'E/S, des modules de fonction spéciaux et des cartes de communication. Dans une installation donnée, il est peu probable que tous les emplacements d'une base d'extension soient remplis : certains emplacements restent vides, soit parce que l'installation initiale ne nécessite pas cette capacité, soit parce que de l'espace est réservé pour une extension future.

Un emplacement de module vide expose les broches du connecteur du fond de panier. Les connecteurs exposés accumulent de la poussière, des particules conductrices, de l'humidité et des copeaux d'usinage dans les environnements de production. Ces contaminants peuvent ponter les contacts, dégrader l'intégrité du signal sur le bus ou provoquer des défauts intermittents difficiles à retracer jusqu'à la source de contamination.

Le module factice AG62 remplit les emplacements vides avec un couvercle solide et correctement proportionné. Il protège le connecteur et le slot de la contamination environnementale sans affecter le fonctionnement des modules installés. Le bus continue de fonctionner normalement : le module factice occupe l'espace physique mais ne transporte aucun élément électronique et ne consomme aucune énergie.

Spécifications clés

Vis de fixation M4 — Un couple correct est important

L'AG62 se fixe à l'unité de base avec des vis de fixation M4, serrées à 78-118 N-cm. Cette plage de couple n’est pas arbitraire : c’est la plage qui :

• Fournit une force de serrage suffisante pour maintenir fermement le module factice dans l'emplacement afin qu'il ne puisse pas se détacher sous l'effet des vibrations.
• Évite un serrage excessif qui pourrait endommager le filetage M4 dans le bossage de montage de l'unité de base

Utilisez un tournevis dynamométrique calibré réglé au milieu (environ 100 N-cm) pour une installation cohérente sur plusieurs modules factices. Les modules sous-serrés dans des environnements à fortes vibrations peuvent se détacher avec le temps et tomber dans la cavité de l'unité de base.

Scénarios d'application

Nouvelle installation avec chargement partiel des E/S :Un système de contrôle de machine installe une base d'extension QA68B avec quatre modules d'E/S, laissant quatre emplacements vides. Quatre modules factices AG62 remplissent les emplacements restants, protégeant les connecteurs pendant le fonctionnement de la machine dans un environnement de coupe de métaux où du brouillard de liquide de refroidissement et des copeaux sont présents.

Planification de l'expansion future :Un ingénieur prévoit d'ajouter des modules d'entrée analogiques à un système MELSEC-A dans la prochaine phase d'un projet. Les modules actuels ne remplissent qu'une partie du QA65B. Les modules factices AG62 protègent les emplacements d'extension réservés jusqu'à ce que les modules de deuxième phase soient commandés et installés.

Protection du rack d'E/S distantes :Un rack d'E/S distantes est positionné à proximité d'une rectifieuse. Même les racks d'E/S entièrement configurés comportent parfois des emplacements inutilisés. Les modules AG62 protègent ces emplacements de l'accumulation de poussière de meulage.

FAQ

Q1 : Le module factice AG62 fonctionnera-t-il sur les unités de base MELSEC-Q ou MELSEC-iQ-R ?

L'AG62 est conçu pour la série MELSEC-A, en particulier les unités de base d'extension QA65B et QA68B. Les unités de base MELSEC-Q et MELSEC-iQ-R utilisent différents facteurs de forme de module, espacement des emplacements et configurations de connecteurs. Les modules factices pour ces plates-formes ont des numéros de pièce distincts spécifiques aux séries Q et iQ-R.

Q2 : L'installation d'un AG62 affecte-t-elle l'adressage ou le programme d'E/S du système ?

Non. L'AG62 ne transporte aucun composant électronique, ne consomme aucun courant de fond de panier et ne génère aucun signal de bus. Le programme automate et la configuration des adresses d'E/S ne sont pas affectés par la présence ou l'absence de modules factices. Le module factice est purement un obturateur mécanique sans fonction électrique.

Q3 : Combien de modules AG62 peuvent être installés dans une unité de base QA65B ou QA68B ?

Le nombre maximum de modules AG62 dans une seule base est égal au nombre total d'emplacements dans cette base moins le nombre d'E/S actives ou de modules de fonction installés. Tous les emplacements vides restants doivent être équipés de modules factices AG62. Il n'y a aucune limite électrique sur le nombre de modules factices : ils occupent des emplacements sans contribuer à la charge du bus du fond de panier.

Q4 : L'AG62 peut-il être utilisé sur l'unité de base du processeur principal plutôt que sur des bases d'extension ?

L'AG62 est spécifié comme module factice d'unité de base d'extension. Confirmez la compatibilité avec le modèle spécifique de l'unité de base principale avant le montage — les unités de base principales et les bases d'extension peuvent différer en termes de type de connecteur à fente ou de dimensions de montage. Utilisez la liste des pièces de rechange ou des accessoires pour l'unité de base principale spécifique pour identifier le module factice correct pour cette unité.

Q5 : Quel est l'outil correct pour serrer les vis de fixation AG62 M4 au couple spécifié ?

Un tournevis cruciforme Phillips n°2 standard ou JIS n°2 s'adapte aux vis à tête cylindrique M4 généralement utilisées sur les modules MELSEC-A. Pour une application de couple reproductible, utilisez un tournevis dynamométrique réglé sur 100 N-cm (point médian de la plage 78-118 N-cm). Un tournevis dynamométrique manuel adapté aux fixations M4 est l'outil approprié. Les tournevis électriques sans contrôle de couple ne doivent pas être utilisés, car ils peuvent facilement être trop serrés.
