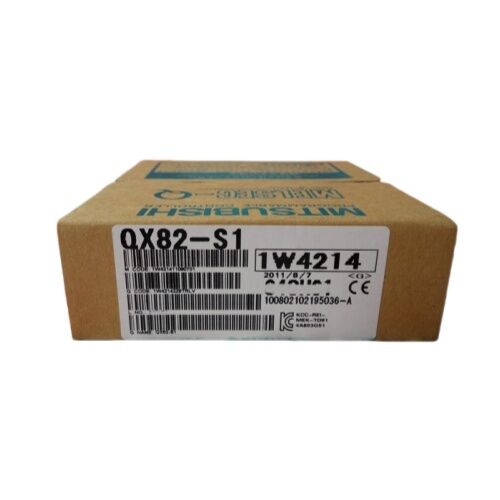

Module d'entrée numérique Mitsubishi QX82-S1

Module d'entrée fiable de 64 points 24V DC pour les systèmes PLC MELSEC-Q

Le Mitsubishi QX82-S1 est un module d'entrée numérique haute densité, pas un module de sortie. Mitsubishi le classe comme une unité d'entrée DC dans la série MELSEC-Q.MELSEC-Q Series. Conçu pour les environnements d'automatisation industrielle qui nécessitent une acquisition de signal stable et une utilisation efficace de l'espace dans l'armoire, ce module fournit64 points d'entrée numériquespour une capacité de signal plus élevée dans un seul moduleles signaux d'entrée 24V DC, et convient aux systèmes de contrôle où un traitement d'entrée rapide et fiable est essentiel.Avec sa

conception à commun négatif,options de réglage de réponse rapide, et son interfacecompatibilité avec la plateforme éprouvée Mitsubishi Electricpour la connexion du moduleConçu pour une collecte de signaux stable dans les applications de contrôle industriel

Dans les projets d'automatisation pratiques, les modules d'entrée jouent un rôle essentiel dans la réception de signaux provenant de boutons-poussoirs, de fins de course, de capteurs de proximité et d'autres dispositifs de terrain. Le QX82-S1 est spécialement conçu pour cette tâche, offrant une

tension d'entrée nominale de 24V DCpour les applications de contrôle industriel courantescourant d'entrée nominal de 4 mApour les exigences de détection de signal standardCe module prend également en charge des

temps de réponse d'entrée sélectionnables de 0,1 / 0,2 / 0,4 / 0,6 / 1 ms, ce qui offre une plus grande flexibilité pour adapter le comportement du module aux exigences de réponse de la machine ou du processus. Cela en fait un choix approprié pour les systèmes où la vitesse et la stabilité des entrées sont importantes.Caractéristiques clés du produit

64 points d'entrée numériques

• pour une capacité de signal plus élevée dans un seul moduleTension d'entrée nominale de 24V DC

• pour les applications de contrôle industriel courantesCourant d'entrée nominal de 4 mA

• pour les exigences de détection de signal standardTemps de réponse sélectionnables

• : 0,1 / 0,2 / 0,4 / 0,6 / 1 msType à commun négatif

• , avec32 points/communType de commun

• pour la connexion du moduleIsolation par photocoupleur

• pour l'isolation électrique interneDegré de protection IP2X

• selon la fiche technique officiellePourquoi choisir le Mitsubishi QX82-S1

Pour les utilisateurs qui construisent ou maintiennent des systèmes PLC MELSEC-Q, le QX82-S1 offre une combinaison pratique de

nombre de points élevé,options de réglage de réponse rapide, etcompatibilité avec la plateforme éprouvée Mitsubishi Electric. Il est particulièrement utile dans les applications où l'espace dans le panneau est limité mais où plusieurs canaux d'entrée numérique sont requis.Étant membre de la famille MELSEC-Q, le module s'intègre naturellement dans les architectures d'automatisation Mitsubishi existantes et prend en charge la conception de systèmes PLC standardisés, contribuant à réduire la complexité d'intégration pour les ingénieurs de contrôle, les équipes de maintenance et les constructeurs de machines.

Applications typiques

Le module d'entrée numérique Mitsubishi QX82-S1 est couramment utilisé dans:

Systèmes d'automatisation d'usine basés sur PLC

• Machines d'emballage et d'assemblage

• Lignes de convoyage et de manutention

• Collecte de signaux de capteurs dans les panneaux industriels

• Rétrofits d'équipements et projets de maintenance de la série Mitsubishi Q

• Ces cas d'utilisation sont cohérents avec le positionnement officiel du module en tant qu'

unité d'entrée DC 64 pointspour les contrôleurs programmables MELSEC-Q.Spécifications techniques

Spécification

FAQ

Q1: À quoi sert le Mitsubishi QX82-S1?

R:
Oui. Le temps de réponse d'entrée peut être réglé surQ2: Le QX82-S1 est-il un module d'entrée ou de sortie?

R:
Oui. Le temps de réponse d'entrée peut être réglé surmodule d'entrée numérique, pas un module de sortie. Mitsubishi le classe comme une unité d'entrée DC dans la série MELSEC-Q.Q3: Combien de points d'entrée le QX82-S1 possède-t-il?

R:
Oui. Le temps de réponse d'entrée peut être réglé sur64 points d'entrée, ce qui le rend adapté aux systèmes qui nécessitent une densité d'entrée plus élevée dans un seul slot PLC.Q4: Quelle tension d'entrée le QX82-S1 prend-il en charge?

R:
Oui. Le temps de réponse d'entrée peut être réglé sur24 V DC, avec un courant d'entrée nominal de4 mAselon la spécification officielle de Mitsubishi.Q5: Le temps de réponse est-il réglable sur le QX82-S1?

R:
Oui. Le temps de réponse d'entrée peut être réglé sur0,1, 0,2, 0,4, 0,6 ou 1 ms, en fonction des exigences de l'application.
