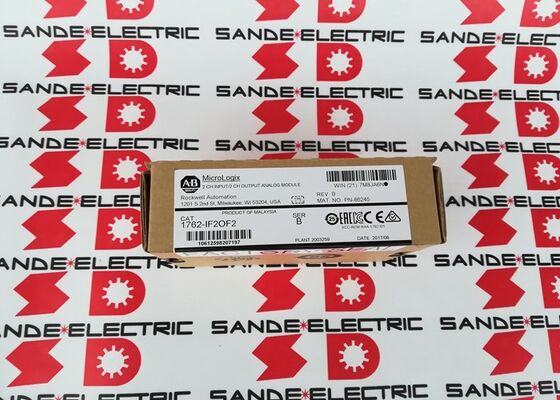

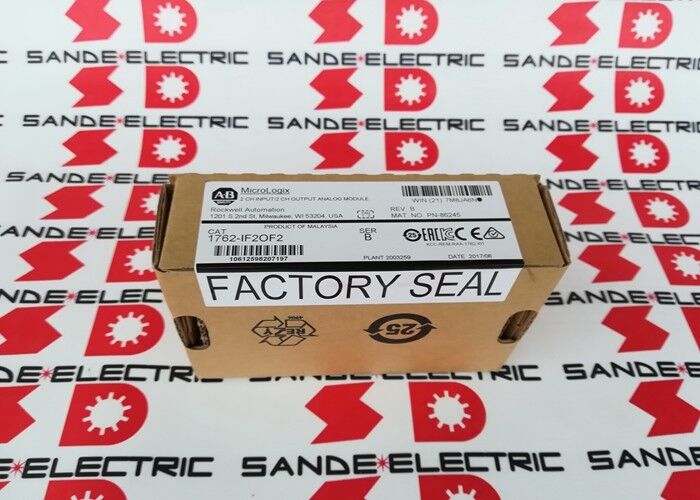

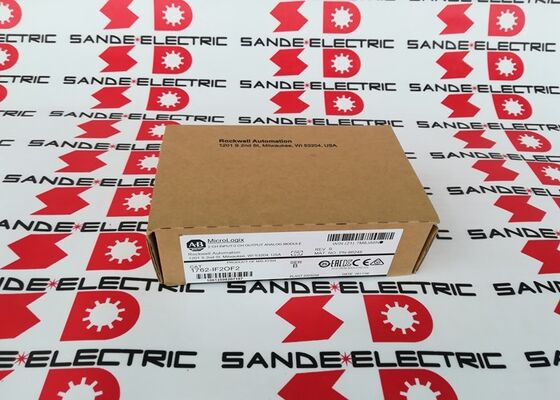

AB New Allen Bradley 1762-IF2OF2 MicroLogix Module de peigne analogique à 4 points

Allen-Bradley 1762-IF2OF2 | Module combiné analogique MicroLogix à 4 voies — 2 entrées / 2 sorties / 12 bits / 0 à 10 V / 4 à 20 mA / isolé

Entrée et sortie analogiques à partir d'un seul emplacement 1762

Le 1762-IF2OF2 ajoute quatre voies analogiques (deux entrées, deux sorties) à un automate MicroLogix via le bus d'extension 1762. Il combine ce qui nécessiterait autrement des modules d'entrée et de sortie séparés dans un seul emplacement, réduisant ainsi le nombre de matériel et l'encombrement du panneau pour les machines nécessitant à la fois une mesure et un contrôle analogiques.

Les deux canaux d'entrée sont différentiels : chaque entrée possède ses propres bornes positive et négative, isolées l'une de l'autre. Les entrées différentielles rejettent le bruit de mode commun que les entrées asymétriques ne peuvent pas : les interférences provenant des boucles de masse, des blindages de câbles partagés et des câbles d'alimentation à proximité affectent les deux lignes d'entrée de la même manière et s'annulent dans le circuit différentiel. Pour les signaux de capteur fonctionnant dans des environnements industriels bruyants, cela améliore directement la fiabilité des mesures sans ajouter de conditionnement de signal externe.

Les entrées et sorties acceptent des signaux de tension (0 à 10 V CC) ou de courant (4 à 20 mA), configurés par canal. Le mode tension convient aux capteurs de position, aux transmetteurs de pression avec sorties de tension et aux potentiomètres de référence de vitesse. Le mode courant convient à la norme de boucle 4-20 mA trouvée sur les transmetteurs industriels pour la pression, le débit, la température et le niveau, où le courant de boucle reste précis même avec la résistance du câble.

Spécifications clés

Résolution 12 bits : ce que cela signifie en pratique

Avec une résolution de 12 bits, le module résout les entrées et sorties analogiques en 4 096 étapes sur toute la plage. Pour une entrée 4 à 20 mA représentant un transmetteur de pression de 0 à 100 bars, chaque compte représente environ 0,024 bar, ce qui est suffisant pour le contrôle de pression en boucle fermée ou la surveillance de la qualité. La spécification de répétabilité de ±0,12 % confirme que les lectures répétées du même signal physique ne varient pas plus que cette fraction – une précision pertinente lors de la comparaison de mesures dans le temps ou entre des cycles de processus.

Les diagnostics pour les conditions de dépassement supérieur et inférieur à la plage signalent les signaux en dehors de la plage d'entrée valide : une boucle ouverte de 4 à 20 mA (là où le transmetteur tombe en panne) se présente généralement comme une alarme de dépassement inférieur à 4 mA, immédiatement distinguable d'une lecture de processus faible valide à 4 mA.

FAQ

Q1 : Les entrées et sorties peuvent-elles être réglées indépendamment pour le mode tension ou courant ?

Oui. Chacun des deux canaux d'entrée et chacun des deux canaux de sortie sont configurables indépendamment pour le mode tension (0-10 V CC) ou courant (4-20 mA). Cela permet à une entrée de lire un capteur de tension et à l'autre de lire simultanément un émetteur de boucle de courant sur le même module.

Q2 : Le 1762-IF2OF2 est-il compatible avec MicroLogix 1100 et 1400, ou seulement 1200 ?

Le 1762-IF2OF2 est compatible avec MicroLogix 1100, 1200 et 1400. Les trois automates utilisent le format de bus d'extension 1762. Confirmez le nombre maximal de modules d'extension de l'automate et le budget total d'E/S d'extension dans la documentation spécifique de MicroLogix avant la configuration.

Q3 : Qu'est-ce que l'entrée différentielle et pourquoi est-ce important ?

Les entrées différentielles mesurent la différence de tension entre deux bornes dédiées par canal plutôt que de mesurer par rapport à un commun partagé. Cela rejette les interférences de mode commun : le bruit qui apparaît de manière égale sur les deux terminaux s'annule lors de la mesure différentielle. Dans les environnements avec des potentiels de terre variables, de longs câbles ou des câbles d'alimentation CA adjacents, les entrées différentielles améliorent considérablement l'intégrité du signal par rapport aux alternatives asymétriques.

Q4 : L'entrée analogique ne lit pas correctement bien que l'émetteur ait été confirmé comme étant bon. Que faut-il vérifier ?

Vérifiez la configuration du mode d'entrée (tension par rapport au courant) dans les paramètres du module : une entrée configurée pour le mode tension connectée à un émetteur 4-20 mA produit des lectures incorrectes. Vérifiez que l'alimentation en boucle du transmetteur est connectée et à portée. Pour le mode courant 4-20 mA, mesurez le courant de boucle réel aux bornes du module avec un mA-mètre ; une mesure correcte aux bornes avec des lectures de module incorrectes indique un défaut de module.

Q5 : Comment le 1762-IF2OF2 est-il physiquement connecté à l'automate MicroLogix ?

Le module utilise le câble ruban et le connecteur fournis avec les modules d'extension MicroLogix. Il s'enclenche à côté de la base du contrôleur ou du module d'extension adjacent et se connecte via le connecteur de bus situé sur son côté. Installez et retirez les modules d'extension uniquement avec le contrôleur hors tension.
