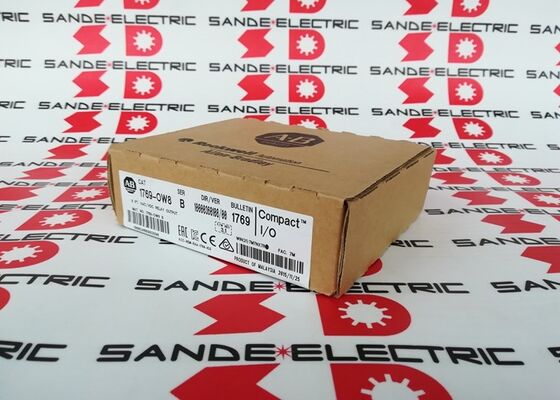

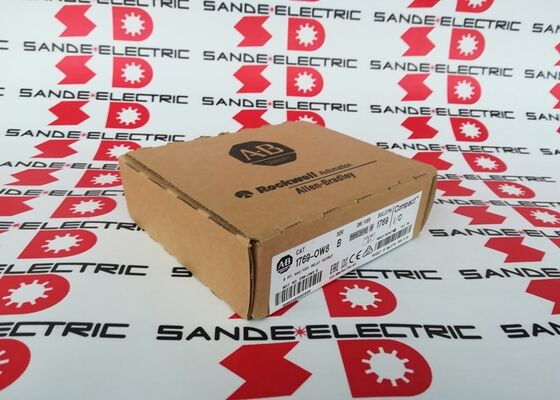

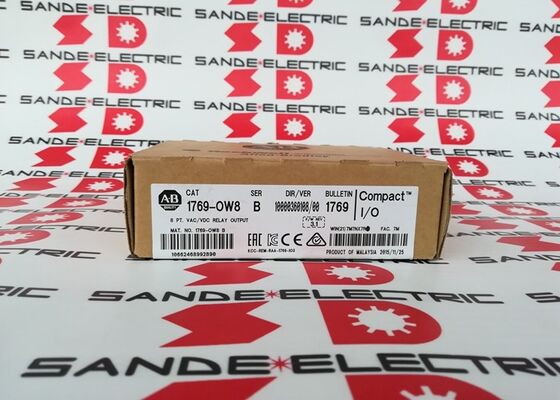

Un nouveau module AB 1769-OW8 PLC dans la boîte 1769OW8

Allen-Bradley 1769-OW8 | Module de sortie relais AC/DC CompactLogix 8 points — 5–265 V AC / 5–125 V DC / 2 groupes / Rail DIN

8 sorties relais pour charges de terrain AC et DC dans les systèmes CompactLogix

Le 1769-OW8 ajoute 8 points de sortie relais normalement ouverts à un automate CompactLogix via le bus d'E/S d'extension 1769. Chaque contact de sortie commute les charges de champ CA ou CC dans la plage de tension nominale — le contact mécanique du relais ne fait aucune distinction entre les deux. C'est son principal avantage par rapport aux modules de sortie à transistor : un seul module de sortie relais gère à la fois les bobines de contacteur 120 V CA et les bobines de solénoïde 24 V CC sur la même carte sans matériel d'interface séparé.

Huit sorties sont disposées en deux groupes de quatre, chaque groupe partageant une borne commune. Les deux communs sont isolés l'un de l'autre et du bus : chaque groupe peut fonctionner simultanément à une tension de circuit différente. Un groupe fournissant du 120 V AC et un autre groupe fournissant du 24 V DC peuvent coexister sur le même module, à condition qu'aucun des deux groupes ne dépasse la disposition de câblage de 2 groupes × 4 points.

Le retard du signal de 10 ms (à la fois activé et désactivé) est inhérent au fonctionnement mécanique du relais et s'applique à tous les modules de sortie relais, quel que soit le fabricant. Pour les sorties nécessitant une réponse de commutation inférieure à la milliseconde, les modules de sortie à transistor (série 1769-OB) sont appropriés.

Spécifications clés

Architecture d'isolation — Sortie vers bus et groupe vers groupe

Le 1769-OW8 met en œuvre une isolation renforcée entre les circuits de sortie et le bus de fond de panier CompactLogix, ainsi qu'entre les deux groupes de sorties. Le niveau d'isolation de test de 1 836 V CA ou 2 596 V CC (test d'une seconde) correspond à l'isolation renforcée CEI Classe 2 — la même classe d'isolation utilisée dans les circuits de sécurité où une double isolation est requise entre les côtés terrain et logique.

Ce niveau d'isolation permet au 1769-OW8 de commuter des charges de terrain à des tensions allant jusqu'à 265 V CA sans interaction électrique avec le fond de panier ou entre les groupes. Pour les installations sur le terrain où les circuits de sortie doivent rester isolés de l'alimentation logique de l'API dans toutes les conditions, cette classe d'isolation renforcée offre la marge de sécurité appropriée.

FAQ

Q1 : Quelle est la valeur nominale actuelle par sortie sur le 1769-OW8 ?

Le courant de sortie par point dépend du type de charge connectée et de la tension. Pour les charges résistives à 240 V CA, les contacts du relais prennent généralement en charge 2 A par point. La limite de dissipation thermique du module de 2,83 W limite la charge de commutation simultanée totale sur les 8 sorties : calculez la dissipation de puissance totale lorsque plusieurs sorties commutent simultanément à un courant élevé.

Q2 : Les deux groupes de sorties peuvent-ils commuter à des tensions différentes ?

Oui. Les deux groupes de 4 sorties sont isolés l'un de l'autre au niveau de leurs bornes communes. Un groupe peut commuter des charges de 120 V CA tandis que l'autre commute simultanément des charges de 24 V CC. C'est l'un des avantages pratiques de l'architecture à deux groupes pour les panneaux équipés d'appareils de terrain à tension mixte.

Q3 : Le 1769-OW8 est-il compatible avec les automates CompactLogix L1, L2 et L3 ?

Le 1769-OW8 est un module d'E/S Compact 1769 compatible avec les automates CompactLogix qui prennent en charge les E/S d'extension 1769. Confirmez la capacité d'E/S d'extension du contrôleur spécifique et le nombre maximal de modules avant de configurer un système multimodule.

Q4 : La sortie ne commute pas même si le bit de sortie PLC est activé. Que faut-il vérifier ?

Vérifiez que la tension d'alimentation de terrain est présente à la borne commune du groupe. Confirmez que la charge connectée se situe dans la plage de tension et de courant nominale. Utilisez un multimètre pour mesurer la continuité entre la borne de sortie et le commun lorsque la sortie est forcée - un relais fonctionnel clique de manière audible et affiche la continuité. S'il n'y a pas de continuité avec la sortie commandée, le contact du relais est défaillant.

Q5 : Le 1769-OW8 peut-il être retiré et remplacé avec le système sous tension ?

Allen-Bradley recommande de couper l'alimentation avant d'insérer ou de retirer des modules d'E/S 1769. Le faire avec l'alimentation appliquée risque de produire un arc au niveau du connecteur du fond de panier, ce qui peut endommager le module, les modules adjacents ou le contrôleur. Suivez toujours la procédure de mise hors tension au niveau du système pour le remplacement du module.
