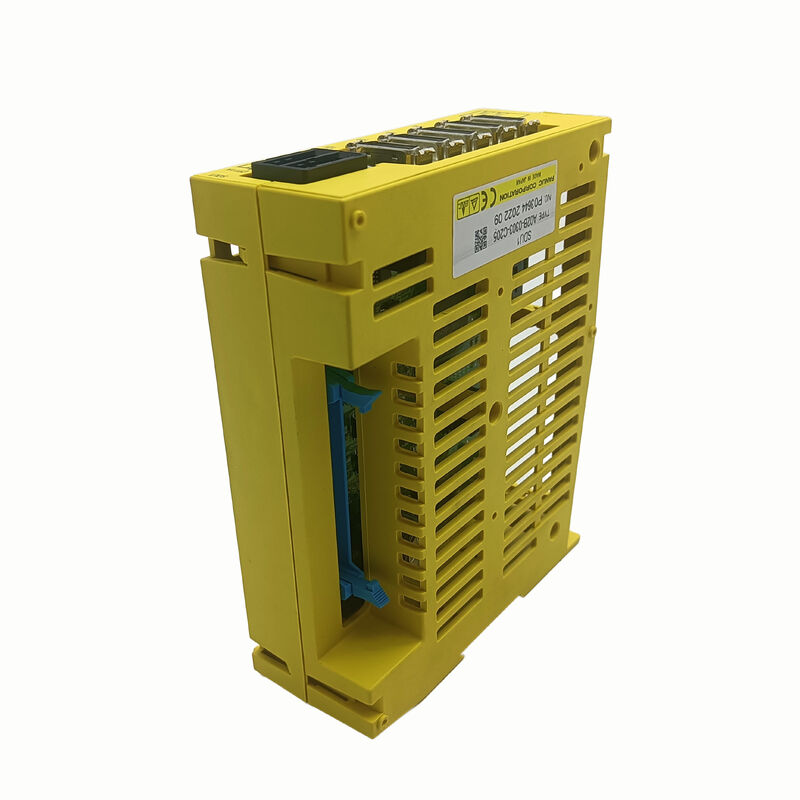

Module d'alimentation 24V pour automate Fanuc A02B-0303-C205

FANUC A02B-0303-C205 ∙ SDU1 Interface de détecteur séparé à 4 axes ∙ FSSB / Retour d'information de position / Série 30i/31i/32i

Le rôle du SDU1 dans l'architecture FANUC

L'A02B-0303-C205 est la SDU1 Basic unité d'interface de détecteur séparé qui relie des détecteurs de position externes (échelles linéaires,des encodeurs rotatifs montés sur la structure de la machine plutôt que sur l'arbre du servo-moteur) à la CNC FANUC via le bus série en fibre optique FSSBSur les machines-outils CNC avec contrôle de position en boucle fermée complète, le détecteur est monté à la table de la machine ou à l'écrou de la vis à bille, renvoyant la position réelle de l'axe indépendamment de l'encodeur du servo-moteur.Cela ferme la boucle de position au point de travail mécanique, éliminant l'erreur de déviation de la vis à bille, l'expansion thermique et la conformité mécanique entre moteur et table.

L'A02B-0303-C205 reçoit des signaux provenant de quatre détecteurs distincts et communique des données de position au CNC par le biais du FSSB, le même bus optique utilisé par les servo-amplificateurs FSSB de FANUC.Le SDU1 se connecte à la chaîne FSSB aux côtés des amplificateurs, et le CNC gère toute la rétroaction de position à travers ce réseau optique unique à grande vitesse.

Principales spécifications

Capacité sur 4 axes dans un seul module

Le SDU1 Basic gère quatre canaux de détection à partir d'un seul module quatre connexions de détection séparées renvoyant simultanément des données de position au CNC.Pour un centre d'usinage avec rétroaction de l'échelle séparée sur les quatre axes linéaires primaires (XPour les machines nécessitant plus de quatre axes de détection distincts, des unités SDU1 supplémentaires sont enchaînées dans le réseau FSSB.

Sélection  Numéro exact de pièce requis

La série A02B-0303 couvre différentes variantes de SDU. Confirmez A02B-0303-C205 spécifiquement à partir de l'étiquette du module installéou un rôle fonctionnelLa configuration FSSB et l'ensemble de paramètres d'axe du CNC sont construits autour de la variante SDU spécifique; la substitution d'un suffixe différent risque des erreurs de communication ou de configuration d'axe.

Questions fréquentes

Q1: Qu'est-ce que le SDU1 fait que le servo motor encoder ne fait pas?

L'encodeur du servo-moteur fournit une rétroaction de la position de l'arbre du moteur, adaptée à la commande en boucle semi-fermée.Le détecteur indépendant renvoie la position réelle de l'axe à la table de la machine ou à l'écrou de la vis à billes, fermant la boucle au point de travail mécanique, ce qui élimine l'erreur de positionnement due à l'écart de la vis à billes, à l'expansion thermique et à la conformité mécanique.Le A02B-0303-C205 est l'unité d'interface FSSB qui relie ces détecteurs séparés au CNC.

Q2: Quelles générations de FANUC CNC sont compatibles?

Le SDU1 Basic utilise une interface fibre optique FSSB, ce qui le rend compatible avec les commandes de la série i de FANUC prenant en charge le FSSB: séries 30i, 31i, 32i, 16i, 18i et 160-MC.Il n'est pas compatible avec les générations antérieures de CNC qui utilisaient des architectures de communication servo non FSSB.

Q3: Combien d'unités SDU1 peuvent être connectées sur un système CNC FANUC?

Plusieurs unités SDU1 peuvent être reliées au réseau FSSB aux côtés de servo-amplificateurs.les modules SDU1 supplémentaires étendent le systèmeLe jeu de paramètres de l'axe FSSB du CNC doit refléter la topologie complète de la chaîne.

Q4: Le remplacement de l'A02B-0303-C205 nécessite-t-il des modifications des paramètres CNC?

Pour un remplacement similaire dans la même position de la chaîne du FSSB, les paramètres de topologie du FSSB CNC existants couvrent le remplacement sans modification.Si la topologie de la chaîne est modifiée ou si l'unité de remplacement a une configuration d'axe différente, les paramètres d'affectation des axes du FSSB et de l'interface du détecteur du CNC doivent être révisés avant leur remise en service.

Q5: D'où provient le A02B-0303-C205?

Par l'intermédiaire du marché des pièces de rechange de la série i de FANUC, les concessionnaires de pièces CNC et les spécialistes en réparation de FANUC.Pour les machines critiques pour la production avec détecteur séparé de commande en boucle fermée, la tenue d'une pièce de rechange vérifiée minimise le temps de récupération
