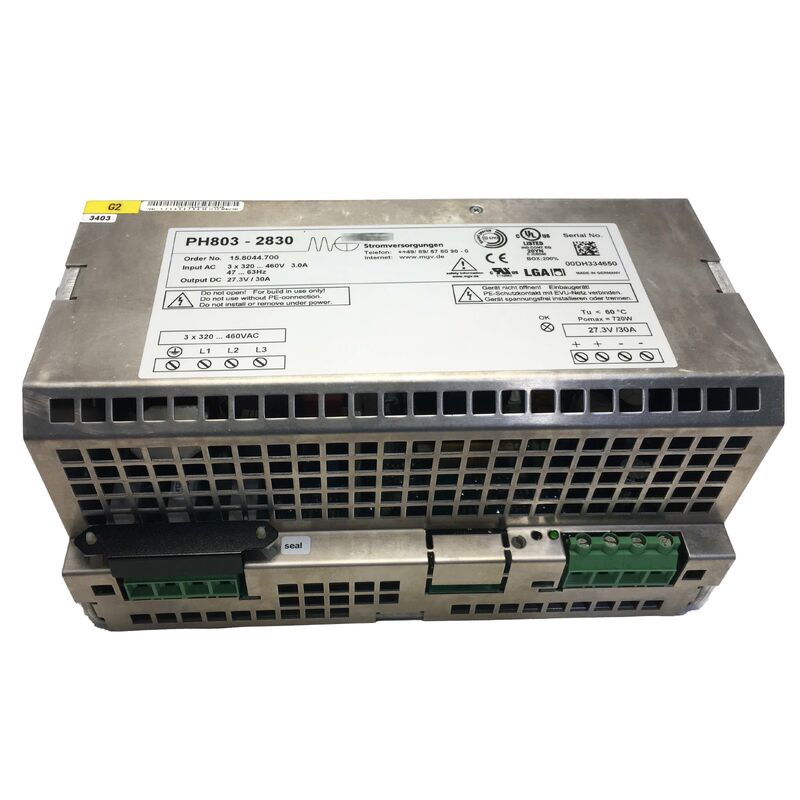

PH803-2830 MGV-KUKA ID 00-110-699 L'alimentation électrique est neuve en boîte
  • PH803-2830 MGV-KUKA ID 00-110-699 L'alimentation électrique est neuve en boîte
  • PH803-2830 MGV-KUKA ID 00-110-699 L'alimentation électrique est neuve en boîte
  • PH803-2830 MGV-KUKA ID 00-110-699 L'alimentation électrique est neuve en boîte
  • PH803-2830 MGV-KUKA ID 00-110-699 L'alimentation électrique est neuve en boîte
  • PH803-2830 MGV-KUKA ID 00-110-699 L'alimentation électrique est neuve en boîte

PH803-2830 MGV-KUKA ID 00-110-699 L'alimentation électrique est neuve en boîte

Lieu d'origine Allemagne
Nom de marque MGV Kuka
Certification CE RoHS
Numéro de modèle PH803-2830
Détails du produit
Marque:
Le MGV
Modèle:
PH803-2830
Sortir:
27,3 VCC, 30 A
Saisir:
3 × 320-460 VCA, 3 A, 47-63 Hz
Type de produit:
Alimentation basse tension
Catégorie de produit:
Module d'alimentation en courant continu
Application:
L'alimentation du robot KUKA
Autre non:
15.8044.700
Garantie:
un an
Conditions de paiement et d'expédition
Quantité de commande min
1
Prix
USD 800-900 / piece
Détails d'emballage
emballage d'origine
Délai de livraison
2 jours
Conditions de paiement
LC, D/A, D/P, T/T, Western Union
Capacité d'approvisionnement
100 pièces par jour
Description du produit
PH803-2830 MGV-KUKA ID 00-110-699 L'alimentation électrique est neuve en boîte
KUKA 00-110-699. MGV PH803-2830 alimentation en courant continu à basse tension
Pour les contrôleurs de robot KRC2 et KRCed05, 1,8 kg
Résumé
LeLe numéro de série est le suivant:is the MGV PH803-2830 low-voltage DC power supply — the unit inside every KUKA KRC2 robot controller responsible for powering all of the controller's internal electronics from the three-phase AC mains supply.
Dans l'architecture de puissance du KRC2, la section d'entraînement haute tension tire son énergie d'un bus haute tension séparé, tandis que les cartes logiques du contrôleur, les circuits de sécurité, l'interface pendentif,Modules d'entrée/sortie, et l'électronique de commande fonctionnent tous à partir d'un rail de courant continu régulé de 27,3 V fourni par le MGV PH803-2830.
Le contrôleur KRC2 était le contrôleur robot phare de KUKA de la fin des années 1990 au milieu des années 2000, équipant des centaines de milliers de robots industriels encore en activité dans les usines automobiles,lignes de soudage, des cellules d'assemblage et des applications de tendance des machines dans le monde entier.
Les condensateurs électrolytiques des sources d'alimentation sont parmi les premiers composants à se dégrader avec le temps et le cycle thermique.Une erreur ou une défaillance de MGV PH803-2830 est l'une des causes les plus fréquentes de temps d'arrêt du contrôleur KRC2, se manifestant généralement par une chute graduelle de la tension sous charge, des violations de synchronisation et des défaillances intermittentes avant une éventuelle défaillance du démarrage.
Principales spécifications
Paramètre Valeur
Résultats de l'analyse Pour les appareils de traitement des gaz, la valeur maximale de l'énergie utilisée doit être égale ou supérieure à:
Fréquence d'entrée 47 à 63 Hz
Produits 27.3VDC, 30A au maximum
Puissance de sortie - 820 W
Contrôleurs compatibles Les produits doivent être soumis à un contrôle d'approvisionnement.
Le poids 10,8 kg
Les dimensions 254*152*127 mm
Origine L'Allemagne
L'architecture d'alimentation KRC2
Le cabinet KRC2 contient deux domaines de pouvoir distincts:
  • Domaine haute tension:Bus de liaison en courant continu à plusieurs centaines de volts en courant continu, alimentant des servo-amplificateurs pour les axes des robots
  • Domaine basse tension:27.3V CC du MGV PH803-2830, alimentant toute l'électronique de commande, y compris l'ordinateur principal, les circuits de sécurité, l'interface pendant de l'apprentissage et les modules d'E/S
Lorsque la sortie de l'alimentation MGV baisse ou tombe en panne, chaque circuit basse tension est affecté simultanément, ce qui explique pourquoi une alimentation en panne peut générer plusieurs messages de panne apparemment sans rapport.
Compatibilité avec le KRCed05
Le KRCed05 est la variante éducative du KRC2 de KUKA, partageant la même architecture matérielle et logicielle fondamentale.Le MGV PH803-2830 (KUKA 00-110-699) est un remplacement direct dans les deux variantes du contrôleur, au service des ingénieurs de maintenance de production et du personnel technique des établissements d'enseignement.
Questions fréquemment posées
Comment puis-je confirmer si le MGV PH803-2830 a échoué dans mon contrôleur KRC2?
Mesurer la tension de sortie aux bornes de sortie en courant continu de l'alimentation sous charge avec le contrôleur KRC2 alimenté. La sortie spécifiée est de 27,3 V CC si la tension mesurée est significativement inférieure à 27.3V (généralement inférieur à 26V) ou fluctuant sous chargeMesurez également l'ondulation de la tension de sortie avec un oscilloscope, car une ondulation de courant alternatif excessive indique une défaillance des condensateurs de filtre.
Une alimentation en courant continu de 27 V / 30 A peut-elle remplacer le MGV PH803-2830?
Le montage physique, le type de connecteur et la garniture de tension de sortie du PH803-2830 sont adaptés à la disposition interne de l'armoire KRC2.connecteurs d'adaptationPour les environnements de production, l'utilisation du remplacement direct est fortement préférée à la substitution improvisée.
Est-ce une alimentation en mode commutateur (SMPS) ou une alimentation linéaire basée sur un transformateur?
Le MGV PH803-2830 est une alimentation en mode commuté (SMPS). Son poids de 1,8 kg et ses dimensions compactes pour une sortie de 820W confirment la topologie en mode commuté.faible production de chaleur, et une tension de sortie stable sur l'ensemble de la large plage d'entrée 320-460 VAC qui accueille des alimentations globales en trois phases.
Quelle est la durée de vie prévue du MGV PH803-2830?
Dans les installations KRC2 typiques avec une gestion thermique normale, le MGV PH803-2830 peut fonctionner de manière fiable pendant 10 à 15 ans avant que le vieillissement électrolytique du condensateur ne cause une dégradation de la sortie.Contrôleurs dans des environnements chaudsLes contrôleurs de la fin des années 1990 et du début des années 2000 dépassent désormais la durée de vie prévue.
Le remplacement du MGV PH803-2830 nécessite-t-il une reconfiguration?
Le MGV PH803-2830 est une alimentation matérielle sans paramètres configurables par logiciel.Reload de paramètre, ou la sauvegarde de l'enseignement est requise uniquement en raison du remplacement de l'alimentation.
PH803-2830 MGV-KUKA ID 00-110-699 L'alimentation électrique est neuve en boîte 0
