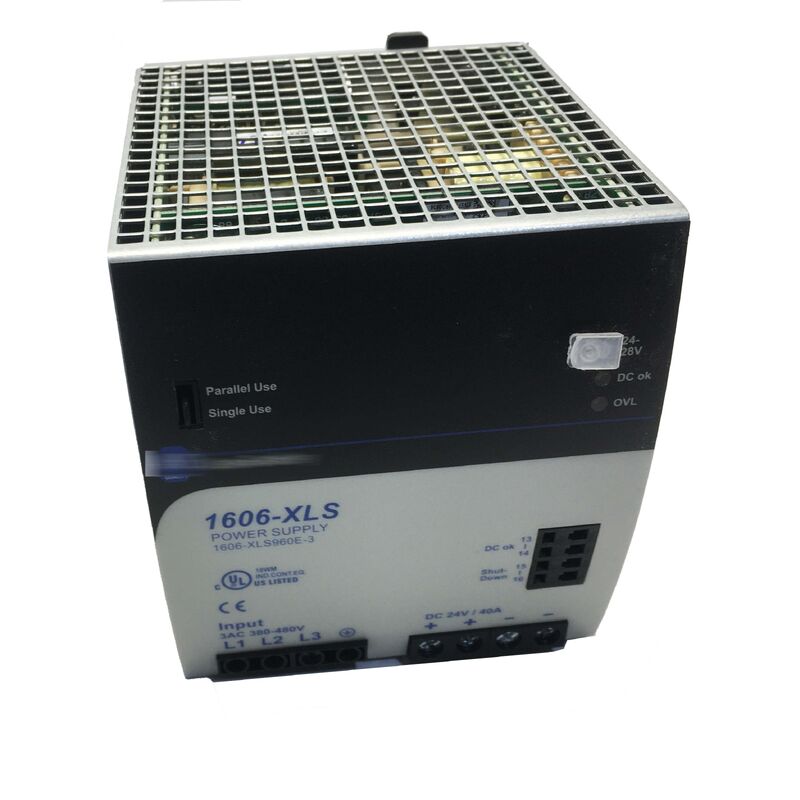

Module d'alimentation 1606-XLS960E-3 AB 1606XLS960E3 Neuf scellé en usine

Le 1606-XLS960E-3 est une alimentation à découpage triphasée conçue pour fournir une sortie 24-28 V CC jusqu'à 960 W. Sa sortie nominale est de 24 VCC avec un courant de sortie nominal de 40 A, et il est destiné à une entrée triphasée 380-480 V CA.

Dans les systèmes de contrôle industriel pratiques, cela en fait un candidat idéal pour alimenter des charges denses de 24 VCC à partir d'une seule alimentation sur rail DIN plutôt que de répartir la charge sur plusieurs unités plus petites. Ce modèle fait partie de la famille 1606-XLS Performance, caractérisée par une haute efficacité, une réserve de puissance, une commande de tension de sortie à distance, un contact de relais DC-OK et une journalisation interne des données pour le dépannage.

Il prend également en charge le fonctionnement à pleine puissance de -25 °C à +60 °C, ce qui le rend adapté aux environnements d'armoire plus difficiles où la marge thermique est importante.

Le 1606-XLS960E-3 est idéal pour la distribution d'alimentation de contrôle 24 VCC dans les grandes armoires industrielles, en particulier lorsque plusieurs racks d'API, des îlots d'E/S, des relais, des capteurs, des appareils de communication et des composants de sécurité doivent être alimentés par une seule alimentation centralisée.

Avec 960W disponibles et une sortie nominale de 40A, il convient aux applications telles que les lignes d'emballage automatisées, les systèmes de convoyage, les skids de processus, les systèmes de manutention et les grands panneaux de commande de machines. C'est également un choix pratique dans les systèmes qui bénéficient du partage de courant en parallèle, de la réserve de puissance et des fonctionnalités de diagnostic.

Dans les travaux de modernisation, il peut réduire la complexité de l'armoire en remplaçant plusieurs petites alimentations 24 V par une unité de plus grande capacité, à condition que la charge totale, le câblage et les conditions thermiques soient soigneusement vérifiés.

Lors du remplacement d'une alimentation 24 V existante par le 1606-XLS960E-3, commencez par vérifier la source d'entrée, car ce modèle est conçu pour une CA triphasés 380-480 V plutôt qu'une entrée monophasée.

Confirmez ensuite le courant de charge total de 24 V, y compris les pics de démarrage, car l'alimentation est nominale à 40 A nominal avec une réserve de puissance supplémentaire disponible pour un support de surcharge de courte durée. Examinez également l'espace du panneau, l'entrée du câblage et la température ambiante.

Cette unité est montable sur rail DIN, classée IP20, et conçue pour une installation en armoire. Après le remplacement, vérifiez le réglage de la tension de sortie, le comportement du DC-OK et l'augmentation de température sous charge de fonctionnement normale. Dans les armoires à haute densité, confirmez que la charge installée reste dans les limites de déclassement et de température de fonctionnement publiées de l'unité.
