MODULE D'ENTRÉE/SORTIE
>
|
|
| Lieu d'origine | Allemagne |
| Nom de marque | Siemens |
| Certification | CE RoHS |
| Numéro de modèle | Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: |

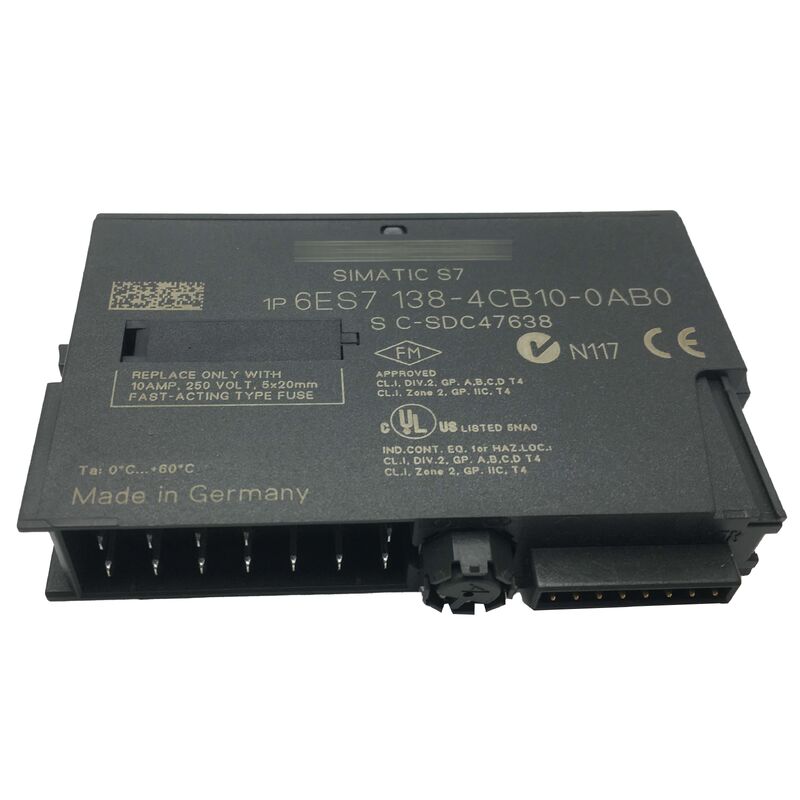

Le 6ES7138-4CB10-0AB0 est le module d'alimentation PM-E pour les systèmes d'E/S distribués Siemens ET200S.le module PM-E sert de base électrique plutôt que de composant de traitement des données.
Il fournit une tension de charge aux modules électroniques de son groupe de tension et assure une surveillance continue de la tension.Toutes les sorties des actionneurs et les signaux envoyés aux dispositifs sur le terrain dépendent du PM-E délivrant une stabilité, puissance surveillée.
Ce module offre une polyvalence exceptionnelle avec sa large plage de tension, gérant des tensions de charge en courant continu de 24 à 48 V et des tensions de charge en courant alternatif de 24 V à 120 V jusqu'à 230 V.Cela élimine le besoin de plusieurs variantes de modules de puissance dans différentes sections du système.
Nom de l'organisme:Ce produit est arrêté. Siemens produit maintenant le 6ES7138-4CB11-0AB0 comme son remplacement direct.mais la maintenance nécessite l'approvisionnement du module d'origine car le successeur peut ne pas être compatible avec toutes les configurations.
| Paramètre | Valeur |
|---|---|
| Numéro de la partie | Les produits de base doivent être soumis à un contrôle d'approvisionnement. |
| Produit de fabrication | Siemens AG |
| Type de produit | Module d'alimentation PM-E |
| Plateforme | Le numéro d'immatriculation est le numéro d'immatriculation de l'entreprise. |
| Voltage de charge en courant continu | 24 V à 48 V de courant continu |
| Voltage de charge CA | 24 V à 48 VAC / 120 VAC / 230 VAC |
| Courant de charge maximal | Jusqu'à 10 A (température dépendante) |
| Consommation de courant de bus | Maximum de 9,5 mA |
| Dissipation du pouvoir | Maximum de 5 W |
| Voltage d'essai d'isolation | 1500 V courant alternatif |
| Les dimensions (L × W × D) | 15 × 81 × 52 mm |
| Protection contre le court-circuit | Fuseaux rapides remplaçables |
| Protection contre la polarité inverse | - Oui, oui. |
| Diagnostique | Oui Indicateurs LED + image du procédé |
| Fonction de sauvegarde | - Oui, oui. |
| Successeur | Le nombre total d'émissions de dioxyde de carbone est déterminé par la méthode suivante: |
| État de la production | Arrêté |
Le PM-E surveille en permanence la tension d'alimentation de tout son groupe de tension.le module détecte immédiatement et signale la défaillance au niveau du matériel sans attendre le sondage du processeur.
L'information diagnostique passe par deux voies simultanées:
La protection contre les courts-circuits utilise un fusible à souffle rapide remplaçable qui s'ouvre pendant les courts-circuits de sortie pour protéger le câblage en aval et le module lui-même.Le module comprend également une protection contre la polarité inverse pour prévenir les dommages causés par un câblage d'alimentation en courant continu incorrect.
Dans une station ET200S, le module PM-E définit le début d'un groupe de tension.
Plusieurs modules PM-E dans la même station créent des groupes de tension indépendants, permettant des tensions d'alimentation différentes pour différentes sections tout en partageant la même connexion DP PROFIBUS et l'adressage CPU.
Cette architecture permet à une seule station principale ET200S de desservir des dispositifs de terrain avec des exigences de tension variables par exemple, des contactors AC de 230 V dans un groupe de tension et des solénoïdes 24 V CC dans un autre.
La largeur de 15 mm du terminal compact du 6ES7138-4CB10-0AB0 maintient des limites étroites des groupes de tension sur le rail de montage.
La LED rouge indique une défaillance dans le groupe de tension Vérifiez d'abord la tension d'alimentation de charge aux bornes PM-ESi c'est le cas, vérifiez le fusible remplaçable.
Dans la plupart des cas, oui, le -4CB11-0AB0 a été conçu comme un remplacement direct.vérifier la version spécifique du micrologiciel du module d'interface ET200S et les paramètres de configuration éventuels dans STEP 7 avant de le remplacer, car certaines configurations peuvent nécessiter des mises à jour de paramètres.
La fonction de sauvegarde permet à la station ET200S de maintenir les derniers états de sortie lorsque le processeur PLC passe en mode STOP ou que la communication est interrompue.Cela empêche les changements de sortie involontaires pendant les arrêts du processeur qui pourraient causer des problèmes de machine ou de processus.
Un fusible qui s'ouvre immédiatement indique un court-circuit persistant en aval dans le câblage de terrain, un actionneur connecté ou un module électronique endommagé.Ne pas remplacer le fusible avant d'avoir identifié et éliminé le défautDéconnectez le câblage du champ et testez chaque circuit individuellement pour localiser le court-circuit.
Ce module a été conçu pour les stations ET200S basées sur PROFIBUS DP. Les stations PROFINET ET200S utilisent différents types de modules d'interface.Confirmer le protocole de communication de la station centrale ET200S avant de mélanger les modules de puissance de différentes variantes, car le contexte de configuration du système est différent.
