5069-OBV8S AB Module de sortie de sécurité 5069OBV8S authentique neuf

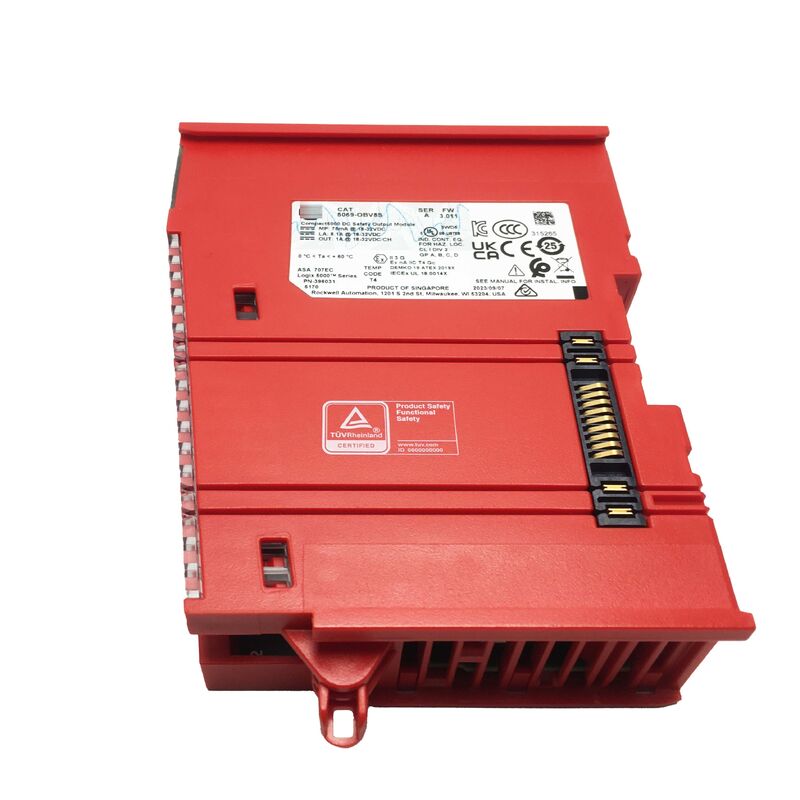

Allen-Bradley 5069-OBV8S | Module de sortie de sécurité configurable Compact 5000 8 canaux 24VDC
Numéro de catalogue : 5069-OBV8S
Fabricant : Rockwell Automation / Allen-Bradley
Famille de produits : E/S Compact 5000
Type de module : Sortie numérique de sécurité configurable (source ou bipolaire)
Canaux : 8
Tension de sortie : 24V CC (plage de 17,5 à 32V CC)
Indice de sécurité : SIL CL3 / PLe / Catégorie 4
Présentation
Le 5069-OBV8S est un module de sortie numérique de sécurité configurable à 8 canaux de la famille E/S Compact 5000 d'Allen-Bradley. Il fournit des sorties sources 24V CC certifiées aux niveaux SIL CL3, PL e (PLe) et Catégorie 4 — le plus haut niveau d'indices de sécurité fonctionnelle pour l'automatisation industrielle.
Ce module est conçu pour les applications où la protection des machines, la sortie de verrouillage de sécurité et les fonctions d'arrêt contrôlé nécessitent des sorties certifiées conformes aux normes de sécurité avec détection de défaut intégrée.
Le module fonctionne comme une E/S locale dans les systèmes CompactLogix 5380, Compact GuardLogix 5380 ou CompactLogix 5480, et fonctionne comme une E/S distribuée sur EtherNet/IP pour les contrôleurs CompactLogix 5380, Compact GuardLogix 5380, CompactLogix 5480, ControlLogix 5580 et GuardLogix 5580.
Le type de sortie configurable — source ou bipolaire — s'adapte à une gamme d'exigences de câblage des appareils de terrain sans nécessiter de variantes de module différentes pour des applications distinctes.
À 1 ampère par canal, le module pilote les charges typiques des applications de sécurité des machines : bobines de relais de sécurité, circuits d'autorisation de rideaux lumineux, électrovannes et signaux d'autorisation de moteur. Huit canaux indépendants dans un seul module mince offrent une capacité de sortie substantielle tout en économisant de l'espace dans le panneau et le châssis.
Spécifications clés
| Paramètre |
Valeur |
| Numéro de catalogue |
5069-OBV8S |
| Fabricant |
Rockwell Automation / Allen-Bradley |
| Canaux de sortie |
8 |
| Plage de tension de sortie |
17,5 - 32V CC (24V CC nominal) |
| Courant de sortie |
1 A par canal |
| Type de sortie |
Source ou bipolaire (configurable) |
| Indice de sécurité |
SIL CL3 / PLe / Catégorie 4 |
| Temps de réaction de sécurité |
4,5 ms |
| Largeur d'impulsion de sortie min. |
400 µs |
| Consommation électrique |
6,5 W |
| Montage |
Rail DIN |
| Temp. de fonctionnement (horizontale) |
0 - 60 °C (32 - 140 °F) |
| Temp. de fonctionnement (verticale) |
0 - 50 °C (32 - 122 °F) |
| Dimensions |
144,57 mm L × 22 mm l × 105,42 mm H |
| Poids |
env. 175 g |
| Contrôleurs compatibles |
Compact GuardLogix 5380, GuardLogix 5580, CompactLogix 5380 / 5480, ControlLogix 5580 |
SIL CL3 / PLe / Catégorie 4 — Ce que signifient les indices de sécurité
Le niveau d'intégrité de sécurité 3 (SIL 3) est le plus haut indice de sécurité défini dans la norme IEC 62061 pour la sécurité des machines. Il correspond à une probabilité de défaillance dangereuse par heure dans la plage de 10⁻⁸ à 10⁻⁷. En termes simples, c'est le niveau requis pour les fonctions de sécurité qui doivent fonctionner de manière fiable face à des risques potentiels graves.
Le niveau de performance e (PLe) et la catégorie 4 sont des désignations équivalentes de la norme ISO 13849-1.
La catégorie 4 exige qu'un défaut unique n'entraîne pas la perte de la fonction de sécurité et que le défaut soit détecté avant la prochaine demande de sécurité — ou au moins avant le prochain cycle normal de la machine.
Le 5069-OBV8S atteint ces indices grâce à son architecture de sortie à double canal et à ses diagnostics intégrés complets.
Le module surveille en permanence ses sorties pour détecter la perte d'alimentation du terrain, les conditions de non-charge, les courts-circuits, les surcharges et les surchauffes. La protection contre la tension inverse et la protection contre les surtensions sont intégrées au matériel. Ces diagnostics fonctionnent indépendamment du programme de sécurité, fournissant un filet de sécurité au niveau du matériel sous la logique logicielle.
Type de sortie configurable — Source ou bipolaire
La désignation « configurable » dans le nom complet du module fait référence à son type électrique de sortie sélectionnable. Les sorties sources fournissent du courant du module à la charge — le terminal de sortie du module fournit l'alimentation positive, et la charge est connectée entre ce terminal et la masse.
C'est la convention de câblage la plus courante pour les sorties de sécurité des machines-outils et des robots.
La configuration bipolaire permet d'utiliser les sorties du module dans des circuits où la direction du courant peut varier — utile dans des applications spécifiques de pilotage de vannes et d'actionneurs où la charge nécessite les deux polarités à différents points de fonctionnement.
Le type de sortie est configuré dans le logiciel Studio 5000 Logix Designer dans le cadre de la configuration du module. Aucune modification matérielle ni aucun cavalier n'est requis.
Communication du backplane et intégration système
Les modules E/S Compact 5000 utilisent une technologie de commutateur intégré de 1 Gb qui prend en charge les topologies linéaires et Device Level Ring (DLR).
Cette communication de backplane à haute vitesse permet des taux de transfert rapides entre le contrôleur et les modules d'E/S — essentiel pour les applications de sécurité où le budget de temps de réaction de sécurité est limité.
Le temps de réaction de sécurité de 4,5 ms du module est le temps écoulé entre la détection d'un changement côté entrée de sécurité et la mise à jour de la sortie de sécurité — un paramètre clé pour calculer le temps de réaction global du système dans une fonction de sécurité.
Ce temps doit être ajouté aux autres délais dans la chaîne de sécurité (temps de réponse du capteur, exécution de la fonction de sécurité, réponse de l'actionneur) lors de la validation des performances complètes de la fonction de sécurité par rapport au temps d'arrêt requis.
Le module s'intègre également à l'écosystème plus large Compact 5000, recevant la distribution d'alimentation côté terrain des modules Compact 5000 compatibles qui fournissent ce service.
Questions fréquemment posées
Q1 : Le 5069-OBV8S peut-il être utilisé avec un contrôleur CompactLogix 5380 standard sans contrôleur GuardLogix ?
Le 5069-OBV8S peut être installé dans un système CompactLogix 5380, mais ses fonctions de sécurité ne sont disponibles que lorsqu'il est connecté à un contrôleur Compact GuardLogix 5380 ou GuardLogix 5580. Sans contrôleur principal GuardLogix fournissant la supervision de la logique de sécurité, le module ne peut pas valider les sorties de sécurité ni maintenir la signature de sécurité requise pour un fonctionnement conforme SIL. Pour une utilisation en sortie numérique standard (non sécuritaire), les modules de sortie standard sont le choix approprié.
Q2 : Le module affiche un diagnostic de court-circuit sur le canal 3. Comment cela doit-il être investigué ?
Un diagnostic de court-circuit sur un canal spécifique signifie généralement que le pilote de sortie a détecté un courant excessif sur la charge de ce canal. Tout d'abord, coupez l'alimentation et inspectez le câblage pour tout court-circuit fil à fil ou fil à masse dans le circuit du canal 3. Vérifiez le dispositif de charge (électrovanne, bobine de relais) pour un court-circuit d'enroulement. Si aucun défaut de câblage n'est trouvé, le dispositif de charge lui-même peut être défectueux. Effacez le défaut après avoir corrigé la condition et vérifiez que la sortie fonctionne normalement avant de reprendre la production.
Q3 : Quelle est la différence entre le 5069-OBV8S et un module de sortie numérique standard (non sécuritaire) ?
Les modules de sortie de sécurité comme le 5069-OBV8S ont une couverture diagnostique certifiée que les modules standard n'ont pas. Le module de sécurité utilise une architecture interne à double canal et exécute des auto-tests continus sur les circuits de sortie. Son chronométrage de sortie et ses résultats de diagnostic sont vérifiés par la tâche de sécurité du contrôleur GuardLogix via une connexion de sécurité. Les sorties numériques standard n'ont aucune couverture diagnostique certifiée et ne peuvent pas participer à une fonction classée de sécurité. Les deux types ne peuvent pas être substitués dans les applications de sécurité.
Q4 : Comment le type de sortie configurable source/bipolaire affecte-t-il l'indice de sécurité ?
L'indice de sécurité (SIL CL3 / PLe / Cat. 4) s'applique dans les configurations source et bipolaire. L'indice est une propriété de l'architecture interne et des diagnostics du module, et non de la convention de câblage externe. Configurez le type de sortie dans Studio 5000 pour qu'il corresponde aux exigences de l'appareil de terrain et à la documentation du système de sécurité.
Q5 : Que se passe-t-il pour les sorties du 5069-OBV8S si la communication avec le contrôleur est perdue ?
Lorsque la connexion de sécurité entre le 5069-OBV8S et le contrôleur GuardLogix est perdue, le module entre dans son état de défaut de communication configuré. Pour les sorties de sécurité, cela est généralement configuré pour se désénergiser (état sûr). Le comportement de défaut programmable du module permet au programmeur de l'application de sécurité de définir l'état de sortie spécifique pour les défauts de communication, mais la meilleure pratique de sécurité consiste à configurer toutes les sorties de sécurité à leur état sûr désénergisé en cas de perte de communication.
