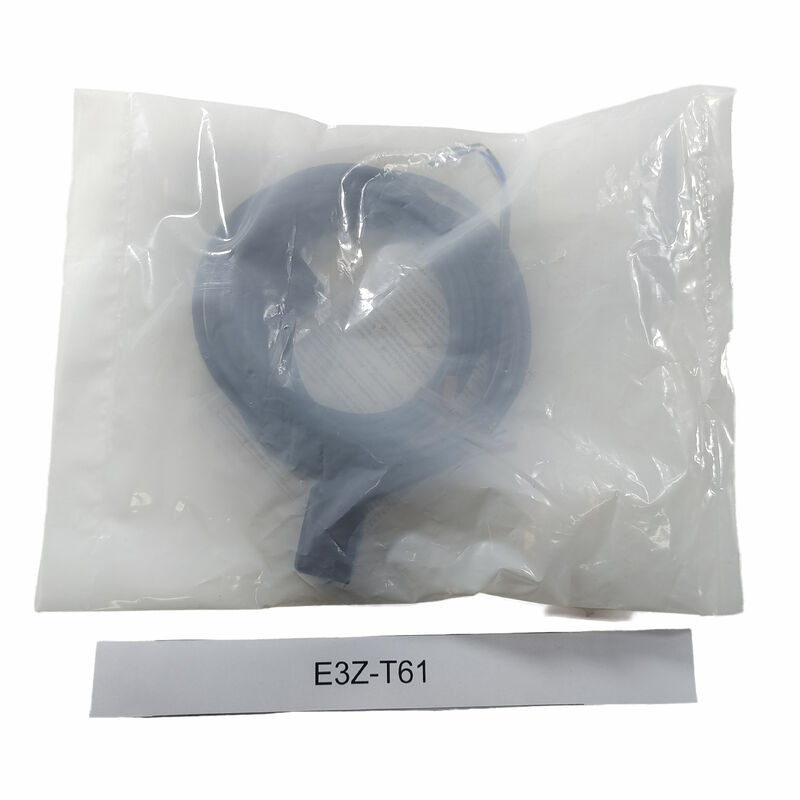

Capteur photoélectrique OMRON E3Z-T61 15 m NPN à faisceau traversant

Détection sur le convoyeur

L'OMRON E3Z-T61 utilise un émetteur et un récepteur séparés pour détecter les objets qui interrompent un faisceau infrarouge. Sa distance de détection de 15 m permet une installation sur de larges ouvertures d'équipement. L'amplificateur intégré fournit un signal de commutation directement à une entrée de commande compatible.

Spécifications techniques

Applications de ligne de production

Les applications typiques incluent la détection de cartons dans les machines d'emballage, le comptage de pièces sur les convoyeurs et les vérifications de présence dans l'assemblage automatisé. La détection par faisceau traversant convient aux produits opaques qui bloquent de manière fiable le chemin optique.

Alignement et réglage

Montez l'émetteur et le récepteur face à face. Alignez le faisceau, puis réglez la sensibilité à l'aide de l'ajusteur à un tour. Vérifiez l'indicateur de stabilité du récepteur et confirmez la commutation avec la cible réelle. Sélectionnez Lumière activée ou Lumière désactivée pour correspondre à la séquence de commande.

FAQ

Q1 : L'E3Z-T61 a-t-il besoin d'un réflecteur ?
R : Non. Il utilise un émetteur et un récepteur séparés.

Q2 : Quel type de sortie possède-t-il ?
R : Collecteur ouvert NPN, évalué pour une charge maximale de 100 mA.

Q3 : Le mode de commutation peut-il être modifié ?
R : Oui. Lumière activée et Lumière désactivée sont sélectionnables.

Q4 : Quelle est la distance de détection maximale ?
R : 15 m entre l'émetteur et le récepteur alignés.
