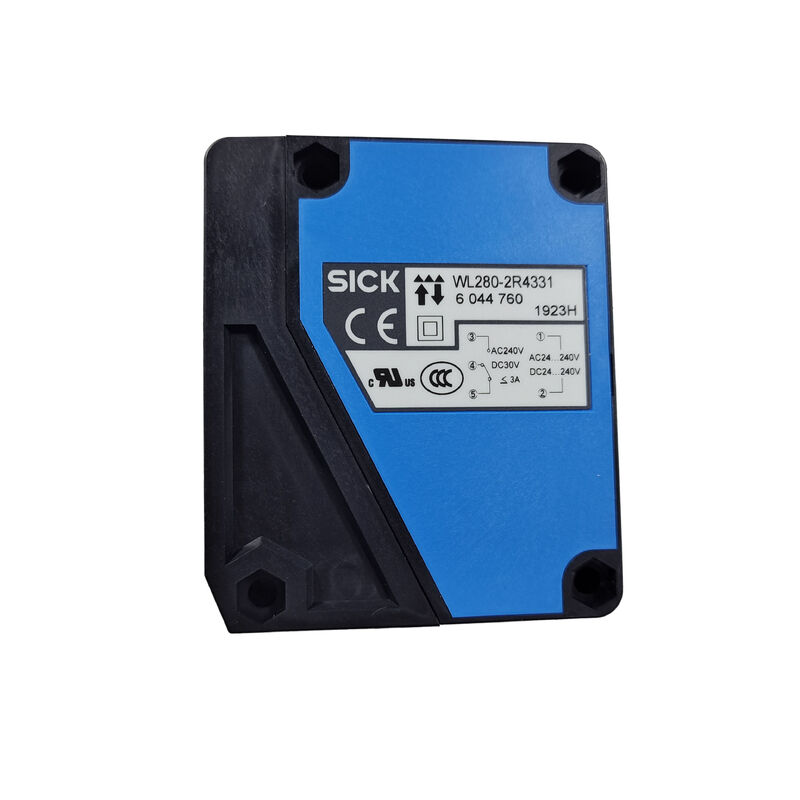

SICK WL280-2R4331 Capteur rétroréfléchissant avec sortie relais
Détection d'objets à travers le convoyeur
Le SICK WL280-2R4331 détecte les objets qui interrompent la trajectoire de la lumière entre le capteur et un réflecteur.Sa sortie de relais isolé électriquement se connecte à des circuits de commande de machine compatibles.
Spécifications techniques
| Paramètre |
Spécification |
| Modèle |
Pour les appareils à commande numérique |
| Numéro de la partie |
6044760 |
| Série |
Le numéro de série W280 |
| Principe de détection |
Réflecteur photoélectrique |
| Portée de détection avec P250 |
0.01 ∙ 11 m |
| Autonomie maximale avec PL80A |
0.01 ¢ 15 m |
| Voltage d'alimentation |
24 ‰ 240 VAC ou VDC, ± 10% |
| Produits |
Relais avec contacts de changement |
| Mode de commutation |
Lumière allumée |
| Rating des contacts |
3 A à 240 VAC; 3 A à 30 VDC |
| Temps de réponse |
≤ 15 ms |
| Fréquence de commutation |
33 Hz |
| Connexion |
Glande du câble |
| Classement de protection |
Pour les appareils électroniques |
| Température de fonctionnement |
-25 à +55°C |
| Dimensions (W × H × D) |
23.5 × 74,5 × 63 mm |
Adaptation et installation
La sensibilité est réglée avec un potentiomètre, choisissez le réflecteur en fonction de la distance de détection requise, alignez les optiques,puis tester la détection avec des produits représentatifs à vitesse normale du convoyeur.
Domaines d'application
Les applications typiques incluent la détection de carton, la surveillance de l'occupation des convoyeurs et le comptage des colis.
Questions fréquentes
Q1: Ce capteur nécessite-t-il un réflecteur?
R: Oui, il fonctionne avec un réflecteur séparé.
Q2: 15 m sont-ils disponibles avec le réflecteur P250?
R: Le numéro P250 offre une portée de détection de 11 m et une portée maximale de 12 m.
Q3: Le résultat est-il PNP ou NPN?
Il a un relais électriquement isolé.
Q4: Peut-il fonctionner à l'alimentation en courant alternatif?
R: Oui. Il accepte 24 ‰ 240 VAC ou VDC, ± 10%.
