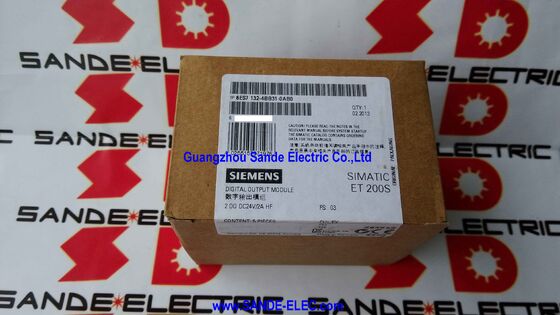

Siemens6ES7132-4BB31-0AB0 | SIMATIC ET 200S 2DO High Feature — 24 V CC / 2 A / Diagnostic / 15 mm / Paquet de 5

Numéro de pièce :6ES7132-4BB31-0AB0

Fabricant:Siemens AG (Allemagne)

Famille de produits :SIMATIC ET200S

Deux sorties hautes spécifications en 15 mm – avec diagnostics

Le 6ES7132-4BB31-0AB0 est un module électronique de sortie numérique à 2 canaux pour le système d'E/S distribuées SIMATIC ET 200S de Siemens. À 2 A par canal de sortie, il pilote des charges qui dépassent la capacité des modules de sortie standard de 0,5 A : électrovannes avec des courants d'appel plus élevés, bobines de contacteur CC, actionneurs plus robustes et charges indicatrices avec une consommation de courant importante. Deux sorties dans un module de 15 mm de large maintiennent la station ET 200S compacte même lorsque des sorties à courant plus élevé sont nécessaires.

La désignation « High Feature » (HF) distingue ce module de la variante Standard (ST). L'avantage déterminant du module HF réside dans sa capacité de diagnostic : le module surveille chaque canal de sortie pour détecter les conditions de court-circuit et de circuit ouvert (rupture de fil). Lorsqu'un court-circuit se produit, le module détecte la surintensité, active la protection contre les courts-circuits et signale le défaut via la LED SF (défaut de groupe) sur la face avant du module et via les données de diagnostic PROFIBUS DP à la CPU S7. La détection de circuit ouvert confirme que le câblage de sortie est intact : un fil cassé ou une charge déconnectée génère un rapport de défaut en circuit ouvert avant de provoquer un problème de processus.

La fonction de sortie de valeur de remplacement fournit un comportement de sécurité configurable : lorsque la connexion au CPU est perdue (défaut de communication PROFIBUS DP), le module peut être configuré pour définir ses sorties sur des valeurs de remplacement définies (forcer à 0, maintenir le dernier état ou forcer à 1) plutôt que de passer par défaut à tout éteint.

Le 6ES7132-4BB31-0AB0 est vendu en paquets de 5. Chaque module est le même produit ; le pack de 5 est l'unité d'achat standard pour ce module électronique de la gamme ET 200S.

Spécifications clés

HF vs ST — Choisir le bon module de sortie ET 200S

Spécifiez le module HF lorsqu'un courant de sortie plus élevé, un diagnostic de circuit ouvert ou un comportement de remplacement configurable sont requis pour l'application.

FAQ

Q1 : Le 6ES7132-4BB31-0AB0 nécessite-t-il un module terminal spécifique pour l'installation ?

Oui. Chaque module électronique ET 200S nécessite un module terminal (TM) pour assurer la connexion physique au bus d'alimentation de l'ET 200S et aux bornes de câblage de terrain. Le module terminal approprié pour le module 2DO HF est confirmé dans le manuel système ET 200S — différents modules terminaux fournissent différentes configurations de câblage. Le module électronique lui-même ne comprend pas de module terminal ; ceux-ci sont commandés séparément.

Q2 : Que se passe-t-il lorsqu'un court-circuit est détecté sur un canal de sortie 2DO HF ?

Le module active sa protection contre les courts-circuits, limite le courant de sortie et active la LED SF sur la face du module. Le défaut est signalé via les données de diagnostic PROFIBUS DP à la CPU S7, où il peut déclencher une alarme de programme. Si la fonction de valeur de remplacement est configurée, la sortie concernée peut être forcée dans un état défini. La sortie redémarre automatiquement une fois le court-circuit résolu et la CPU reconnaît le défaut.

Q3 : Les deux canaux de sortie du 6ES7132-4BB31-0AB0 peuvent-ils être utilisés pour différentes tensions de charge ?

Les deux canaux de sortie partagent la tension de charge fournie à la borne d'alimentation du module. Les deux canaux fonctionnent à partir de la même tension de charge de 24 V CC : différentes charges de tension sur différents canaux du même module ne sont pas prises en charge sans isolation externe. Si différentes tensions de charge sont requises, utilisez des modules séparés, chacun connecté à leur alimentation respective.

Q4 : A quoi sert la fonction de valeur de substitution sur un module High Feature ?

La fonction de valeur de remplacement définit ce que font les canaux de sortie lorsque la communication avec la CPU est perdue — par exemple, lorsque le bus PROFIBUS DP tombe en panne ou que la CPU s'arrête. Les options incluent généralement : forcer les sorties à 0 (toutes désactivées), maintenir le dernier état de sortie commandé ou forcer les sorties à 1 (toutes activées). La valeur de remplacement est configurée dans STEP 7 ou TIA Portal et enregistrée dans le module d'interface ET 200S. Il protège le processus contre un comportement de sortie incontrôlé lors d'un défaut de communication.

Q5 : Comment le 6ES7132-4BB31-0AB0 est-il commandé : un module ou cinq ?

Le 6ES7132-4BB31-0AB0 est emballé et vendu par unités de 5 modules électroniques. Une commande de 6ES7132-4BB31-0AB0 fournit 5 modules HF 2DO identiques. Il s'agit de l'emballage standard de Siemens pour les modules électroniques ET 200S — la quantité par paquet est indiquée dans la description du produit et sur l'étiquette du produit.
