Siemens6ES7134-4NB51-0AB0 | Module SIMATIC ET 200S 2AI RTD High Feature — 15 bits / ±0,1 % / 2/3/4 fils/compensation de ligne

Entrée RTD haute fonctionnalité — Résolution 15 bits avec compensation de plomb intégrée

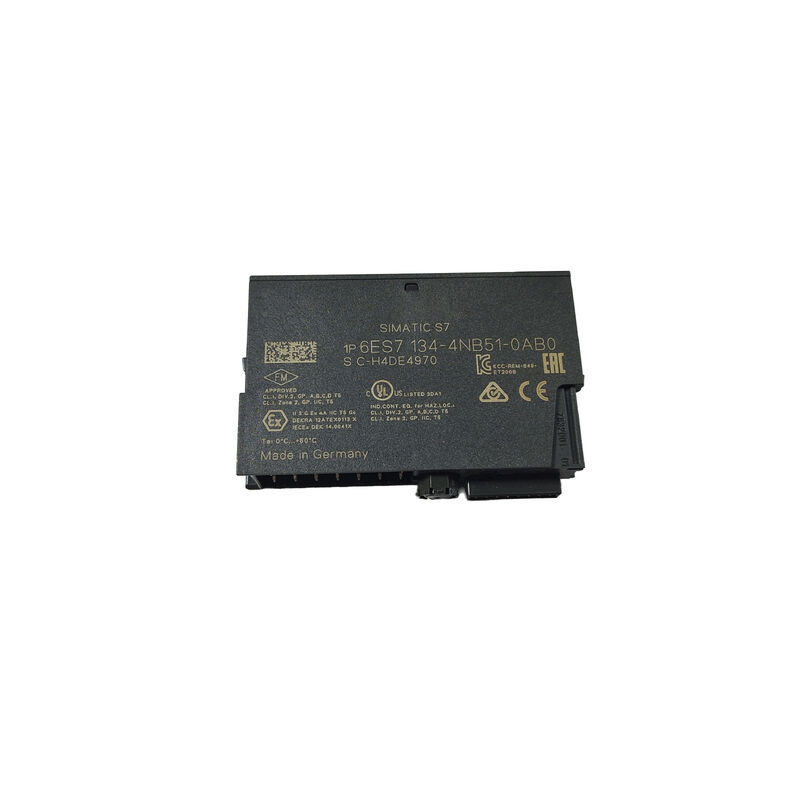

Le 6ES7134-4NB51-0AB0 est le module d'entrée analogique 2AI RTD High Feature pour les E/S distribuées Siemens SIMATIC ET 200S. Deux canaux d'entrée acceptent chacun un détecteur de température à résistance (RTD) — un capteur Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120 ou Cu10 — et renvoient une mesure de température au maître PROFIBUS DP avec une résolution de signe plus de 15 bits. Avec une précision de ±0,1 %, il s'agit de l'une des options d'entrée de température les plus précises de la gamme de modules analogiques ET 200S.

La désignation « High Feature » (HF) est une distinction significative. Les modules RTD standard de la famille ET 200S offrent une résolution inférieure et des mesures moins précises. Le module HF ajoute une résolution plus élevée (15 bits contre 13 bits sur les modules standard) et une compensation de résistance de ligne interne — la fonctionnalité qui le différencie le plus dans les applications sur le terrain.

Compensation de résistance de ligne internesupprime l'erreur de mesure de température causée par la résistance du câble reliant le capteur RTD au module. Dans les installations RTD à 2 fils, la résistance du câble s'ajoute directement à la résistance du capteur et ne peut être distinguée de la température : un câble de 20 ohms ressemble à un décalage de température de 20 ohms (environ 50 °C à Pt100). Le circuit de compensation interne du module HF mesure et soustrait cette erreur de résistance du câble sans nécessiter de correction externe, ce qui rend les installations à 2 fils pratiques avec une précision raisonnable pour les distances où le câblage à 2 fils est le choix économique.

Les installations à 3 et 4 fils éliminent les erreurs de résistance de câble au niveau du capteur en utilisant les techniques traditionnelles de détection Kelvin ou de pont, mais nécessitent plus de conducteurs par capteur. Le module prend en charge les trois configurations de câblage, offrant ainsi au concepteur du système une flexibilité dans la stratégie de câblage des capteurs par position du capteur.

Spécifications clés

6ES7134-4NB51 contre 6ES7134-4NB01 — RTD contre thermocouple

Les deux portent le préfixe « NB » et la désignation High Feature, mais mesurent différents types de capteurs :

Ces deux modules ne sont pas interchangeables : tous deux acceptent le même module terminal ET 200S, mais l'électronique et la technique de mesure diffèrent totalement. Confirmez le type de capteur dans l'installation avant de le spécifier.

FAQ

Q1 : Quels types de capteurs RTD sont compatibles avec le 6ES7134-4NB51-0AB0 ?

Le module accepte les types RTD industriels standards en platine et nickel : Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 et Cu10 (courbes standard DIN/IEC). Le type de capteur est configuré par voie dans les paramètres du module ET 200S lors de la configuration matérielle de STEP 7 ou de TIA Portal. Confirmez le type de capteur installé dans l'application avant la configuration.

Q2 : Quel module terminal est requis pour le 6ES7134-4NB51-0AB0 ?

Le module nécessite un module terminal ET 200S — soit TM-E15S24-AT (borne à vis, 6ES7193-4CL20-0AA0) ou TM-E15C24-AT (borne à ressort, 6ES7193-4CL30-0AA0). Le module terminal fournit les bornes de câblage sur le terrain et se connecte physiquement au rail ET 200S. Les modules terminaux doivent être commandés séparément.

Q3 : Comment fonctionne la compensation de la résistance de ligne interne et quand est-ce important ?

Dans un circuit RTD à 2 fils, le câble reliant le capteur au module transporte le courant de mesure et introduit également une résistance qui s'ajoute à la lecture du capteur sous la forme d'une erreur de décalage de température. La compensation interne applique une correction basée sur une mesure de référence connue pour soustraire cette résistance du câble du résultat. Ceci est particulièrement important pour les longs câbles à 2 fils : à Pt100, chaque 1 Ω de résistance du câble introduit environ 2,5 °C d'erreur de mesure sans compensation. Le module HF réduit cette erreur sans nécessiter de câblage à 3 ou 4 fils.

Q4 : Le 6ES7134-4NB51-0AB0 est abandonné. Existe-t-il actuellement un remplaçant Siemens ?

Le système ET 200S a été remplacé par la plateforme ET 200SP. L'ET 200SP propose des modules d'entrée RTD équivalents avec des capacités de mesure compatibles. Pour les installations ET 200S existantes, procurez-vous le 6ES7134-4NB51-0AB0 via le marché secondaire ET 200S. Pour les nouvelles conceptions de système, utilisez l'équivalent ET 200SP. Confirmez le type de remplacement exact auprès de Siemens Industry Mall.

Q5 : La LED SF est allumée sur le 6ES7134-4NB51-0AB0. Qu'est-ce que cela indique ?

La LED SF (défaut de groupe) indique un défaut au niveau du module – généralement un signal de capteur hors plage (circuit ouvert, court-circuit ou lecture du capteur au-delà de la plage configurée) ou un défaut matériel du module. Lisez les données de diagnostic via STEP 7 ou TIA Portal pour identifier le code d'erreur spécifique. Le RTD en circuit ouvert (rupture de fil du capteur) est la cause la plus courante d'activation des LED SF ; il se présente sous la forme d'une lecture haut ou bas d'échelle en fonction du type de rupture.
