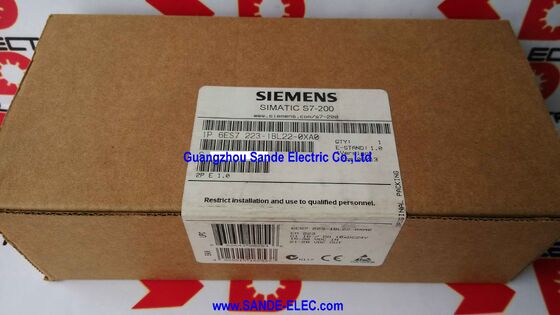

6ES7223-1BL22-0XA0 | SIMATIC S7-200 EM 223 E/S numériques — 16 DI + 16 DO / 24VDC / 0,5A par sortie / −20 à +60°C / 100×75×30mm

16 entrées + 16 sorties dans un module d'extension

Le 6ES7223-1BL22-0XA0 (EM 223) étend le nombre d'E/S d'un processeur SIMATIC S7-200 en ajoutant 16 entrées numériques et 16 sorties numériques simultanément. Un seul EM 223 double la capacité d'E/S d'un processeur commençant avec 16 points intégrés ou moins, amenant le système combiné à une densité qui couvre la plupart des besoins de contrôle des machines de petite et moyenne taille.

L'EM 223 s'enclenche sur le côté droit de la CPU S7-200 ou du module d'extension précédent. Le bus d'extension local transporte l'alimentation et les données entre le processeur et tous les modules d'extension connectés. Aucun câblage d'alimentation séparé n'est nécessaire pour la communication du module : l'alimentation du système à 24 V CC alimente également les circuits côté terrain du module.

Spécifications clés

Tolérance d'entrée 24 V CC — Fonctionnement dans des conditions d'alimentation réelles

La tolérance de tension d'entrée de 24 V CC de ± 20 % signifie que le module lit de manière fiable les entrées de 21 V CC à 28 V CC. Les alimentations industrielles 24 V sont rarement exactement du 24 V : une régulation de l'alimentation de ± 10 % ou des systèmes alimentés par batterie avec des états de charge variables peuvent produire des tensions sur cette plage. La tolérance 21–28 V CC de l'EM 223 garantit que les signaux d'entrée sont correctement reconnus sur toute la plage de variation d'alimentation, sans fausses lectures ni transitions manquées.

Les canaux de sortie sont alimentés par la même alimentation 24 V. Le courant de sortie de 0,5 A par canal couvre les électrovannes (généralement 0,1 à 0,35 A), les voyants lumineux et les petites bobines de relais – les types de charge d'actionneur standard dans l'automatisation des machines à cette densité d'E/S.

Forme compacte — 100 × 75 × 30 mm

Avec une hauteur de 100 mm, une largeur de 75 mm et une profondeur de 30 mm, l'EM 223 occupe un espace minimal sur le panneau. L'encombrement réduit des modules du système S7-200 permet d'empiler plusieurs modules d'extension dans une section de panneau sans l'encombrement de châssis plus important des systèmes basés sur rack.

Pour les petits panneaux de machines (alimentateurs, convoyeurs, stations d'emballage) où chaque millimètre d'espace sur rail DIN a un coût, le format compact de l'EM 223 maintient le système de contrôle dans une taille de boîtier gérable.

Fonctions de protection – surintensité et surtension

Le module comprend une protection contre les surintensités et les surtensions sur les canaux de sortie. Une sortie en court-circuit ou en surcharge déclenche le circuit de protection, coupant la sortie avant que des dommages ne surviennent. Le module surveille son propre état de fonctionnement et signale les états de défaut à la CPU.

Pour les installations sur le terrain où le câblage de sortie peut être accidentellement court-circuité lors de la maintenance ou du mouvement de l'équipement, la protection intégrée empêche les défaillances répétées des modules dues à des événements de court-circuit sur le terrain.

Scénarios d'application

Extension du contrôle du convoyeur :Une CPU S7-200 gère un système de convoyeur mais nécessite des E/S supplémentaires pour une nouvelle section de dérivation. Un 6ES7223-1BL22-0XA0 ajoute 16 entrées (interrupteurs de fin de course, capteurs) et 16 sorties (actionneurs inverseurs, voyants) au système S7-200 existant sans remplacer la CPU.

Machine d'emballage :Les mécanismes d'entraînement, de scellage, de découpe et de rejet du film nécessitent plus d'E/S que ce que propose le processeur S7-200 de base. L'EM 223 fournit les 32 points supplémentaires nécessaires à la section de machine étendue.

Maintenance de l'ancien S7-200 :Un EM 223 dans une machine en marche tombe en panne. Le remplacement direct du 6ES7223-1BL22-0XA0 restaure les E/S sans modification du programme — le processeur continue d'adresser la même position du module d'extension après le remplacement.

FAQ

Q1 : Quels processeurs S7-200 sont compatibles avec le 6ES7223-1BL22-0XA0 ?

Le module d'extension EM 223 est compatible avec toutes les CPU S7-200 prenant en charge l'extension locale : CPU 221 (limitée), CPU 222, CPU 224, CPU 224XP et CPU 226. La CPU 221 prend en charge moins de modules d'extension que les modèles supérieurs. Vérifiez le nombre maximal de modules d'extension du processeur spécifique avant de planifier la configuration du système.

Q2 : Combien de modules EM 223 peuvent être connectés à une CPU S7-200 ?

Le nombre de modules d'extension est limité par le nombre d'extensions maximum du type de CPU. Le CPU 226, par exemple, prend en charge jusqu'à 7 modules d'extension. La capacité d'extension totale est également limitée par l'espace d'adressage d'E/S local disponible du processeur. Chaque EM 223 occupe deux octets d'E/S (entrées) et deux octets d'E/S (sorties) dans l'image d'E/S de la CPU — planifiez l'allocation des adresses d'E/S avant d'ajouter plusieurs modules EM 223.

Q3 : Quel logiciel de programmation est utilisé pour le système S7-200 avec EM 223 ?

STEP 7-Micro/WIN est le logiciel de programmation et de configuration pour la série S7-200. L'EM 223 est configuré dans le bloc système de STEP 7-Micro/WIN, où ses adresses d'entrée et de sortie sont attribuées. Le port de programmation intégré du processeur se connecte au PC de programmation à l'aide d'un câble PC/PPI. Pour la variante S7-200 SMART, STEP 7-MicroWIN SMART est le logiciel correspondant.

Q4 : Quel est le courant de sortie maximum pour le 6ES7223-1BL22-0XA0, et peut-il piloter directement les contacteurs du moteur ?

Chaque canal de sortie gère jusqu'à 0,5 A. Les petites bobines de contacteurs de moteur (pour les contacteurs évalués jusqu'à quelques kilowatts) consomment généralement entre 0,1 et 0,3 A à 24 V CC, dans la limite de sortie nominale de l'EM 223. Pour les bobines de contacteur plus grandes consommant plus de 0,5 A, un relais intermédiaire avec une bobine de 24 V CC évaluée dans la limite de 0,5 A est requis entre la sortie de l'EM 223 et la bobine du contacteur.

Q5 : Qu'est-ce qui remplace le 6ES7223-1BL22-0XA0 pour les nouvelles conceptions ?

La pièce de rechange directe est le 6ES7223-1BL21-0XA0. Pour les nouvelles conceptions de machines qui spécifient actuellement les E/S S7-200, la migration vers la série S7-1200 avec les modules d'extension SIMATIC S7-1200 correspondants fournit une plate-forme prise en charge et activement développée avec une empreinte d'E/S similaire.
