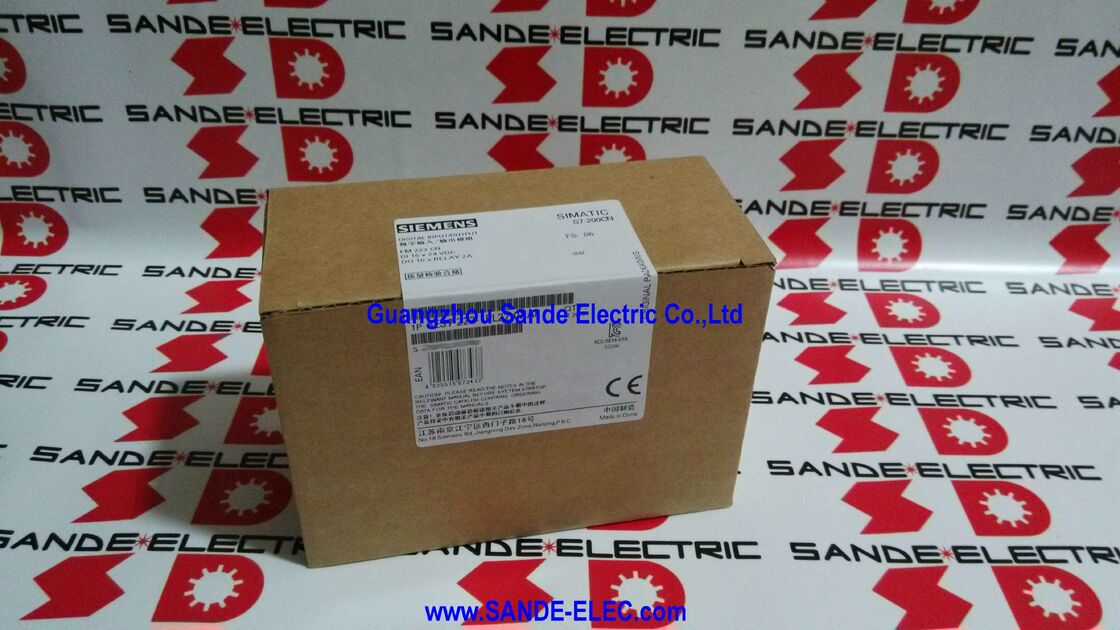

Siemens 6ES7223-1PL22-0XA8 SIMATIC S7-200 CN EM 223

Vue d'ensemble

Le 6ES7223-1PL22-0XA8 est un SIMATIC S7-200 CN Digital I/O EM 223. Siemens identifie ce modèle comme uniquement pour les CPU S7-22X, avec 16 entrées numériques 24 V DC, puits/source, et 16 sorties numériques à relais 2 A par canal.

Les informations produit de Siemens pour la gamme S7-200 CN en fin de vie listent également ce numéro de commande exact dans le groupe d'E/S combinées numériques EM 223.

Ce module appartient au côté E/S d'extension de la plateforme S7-200 CN. Sa structure est particulièrement utile lorsque qu'un CPU compact a besoin à la fois d'une capacité d'entrée numérique supplémentaire et de canaux de sortie à relais dans le même boîtier d'extension.

Étant donné que Siemens le place dans la gamme de produits S7-200 CN et liste également cette gamme CN dans les informations de fin de vie, il est particulièrement pertinent pour la maintenance, le service et le remplacement des systèmes S7-200 CN installés.

Données techniques

Valeur d'application

Ce module convient aux installations S7-200 CN où le contrôleur installé utilise un CPU S7-22X et nécessite des E/S numériques supplémentaires dans un format mixte.

La combinaison de 16 entrées numériques et 16 sorties à relais le rend utile dans les armoires où l'acquisition de signaux et la commutation de sortie de type contact font partie de la conception matérielle d'origine.

Dans les systèmes existants, ce format mixte permet de préserver le concept d'extension d'origine sans diviser la fonction sur des modules d'entrée et de sortie séparés.

Notes de sélection

Les vérifications clés sont la compatibilité CPU S7-22X, la désignation EM 223, la structure 16 DI / 16 DO à relais, et le fait qu'il s'agit d'une partie de la gamme de produits S7-200 CN.

Ce sont les points de compatibilité pratiques pour ce module d'extension.

FAQ

Q1 : Quel type de module est le 6ES7223-1PL22-0XA8 ?
Il s'agit d'un module d'E/S combiné numérique SIMATIC S7-200 CN EM 223. Siemens l'identifie avec 16 entrées numériques 24 V DC et 16 sorties numériques à relais, ce qui en fait un module d'extension plutôt qu'un CPU.

Q2 : Pour quels CPU ce module est-il destiné ?
Siemens indique que ce modèle est uniquement pour les CPU S7-22X. Ce point de compatibilité est fondamental et doit être vérifié avant l'achat, car le module appartient à la gamme d'extension S7-200 CN conçue pour cette classe de CPU.

Q3 : Pourquoi la structure mixte 16 DI / 16 DO à relais est-elle importante ?
Parce que ce module combine l'acquisition d'entrée et la commutation de sortie à relais dans un seul boîtier d'extension. Ce format est utile dans les systèmes S7-200 CN existants où l'armoire installée dépend déjà d'un module d'extension E/S mixte au lieu de cartes d'entrée et de sortie séparées.

Q4 : Pourquoi les sorties à relais de ce module sont-elles importantes ?
Le format des sorties à relais fait partie de l'identité du module et affecte la connexion de la charge de terrain. Siemens spécifie 16 sorties à relais de 2 A par canal, ce module doit donc être utilisé là où l'installation d'origine utilise un comportement de sortie à contact de relais plutôt qu'une commutation par transistor.

Q5 : Que faut-il vérifier avant de commander ?
Confirmez le numéro de pièce installé, vérifiez que le système utilise un CPU S7-22X, assurez-vous que le type d'extension requis est EM 223, et vérifiez que l'armoire existante dépend de la même combinaison 16 DI / 16 DO à relais et de la gamme matérielle S7-200 CN.
