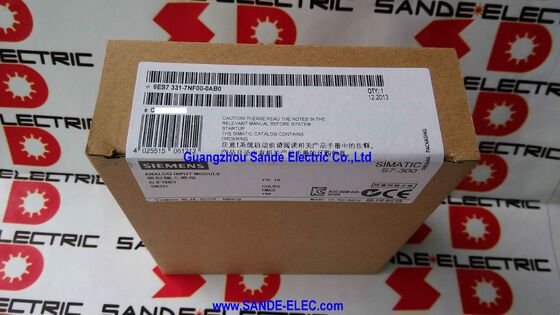

Siemens 6ES7331-7NF00-0AB0 ∙ SIMATIC S7-300 SM 331 Entrée analogique ∙ 8 canaux / 16 bits / isolé / ± 10V / 4 ∙ 20mA / 55 ms / 40 pôles

8 Entrées analogiques isolées, configuration de groupe de canaux

Le 6ES7331-7NF00-0AB0 est le module d'entrée analogique SM 331 à 16 bits pour le Siemens SIMATIC S7-300. It provides eight isolated analogue input channels — four channel groups of two channels each — where each group is independently configured for measurement type (voltage or current) and measuring rangeDeux canaux du groupe 0 peuvent être réglés pour la tension tandis que deux du groupe 1 sont réglés pour le courant, sans aucune interaction entre les groupes.

L'isolation électrique entre le module et le plan arrière du processeur S7-300 - isolation galvanique nominale à 50 V commune - découple la terre du circuit de champ de la terre du plan arrière du PLC.Ceci protège le PLC des tensions de mode communes présentes dans le champ, élimine les erreurs de mesure de la boucle de mise à la terre et offre un certain degré de protection au processeur en cas de panne du circuit de champ.La valeur COM de 50 V définit la tension maximale en mode commun entre tout canal d'entrée et le terminal commun du module isolé.

À 55 ms pour les 8 canaux au temps d'intégration de 16 bits (50 Hz de rejet), le SM 331 est bien adapté aux applications de traitement de mesure ­ émetteurs de température, émetteurs de pression, débitmètres,et capteurs de niveau où la vitesse de mesure est secondaire à la précision et au rejet du bruitLe temps d'intégration peut être réduit à 10 ms pour une mise à jour plus rapide avec une certaine réduction de l'immunité au bruit.

Principales spécifications

6ES7331-7NF00 par rapport à 6ES7331-7NF10

Le NF10 est la variante améliorée: il surveille les valeurs limites pour les 8 canaux et prend en charge le mode isochrone (synchronisé au cycle du processeur).Les deux portent les mêmes plages d'entréeConfirmer quelle variante est installée lors de la spécification d'un remplacement ̇ les deux sont physiquement similaires mais ont des fonctionnalités différentes.

Questions fréquentes

Q1: Comment le type de mesure est-il configuré pour chaque groupe de canaux sur le 6ES7331-7NF00-0AB0?

Le type de mesure (tension ou courant) et la plage de mesure pour chaque groupe de canaux sont définis dans STEP 7 ou TIA Portal Hardware Configuration.les paramètres de chaque groupe de canaux sont réglés sur la plage d'entrée requise (eLes paramètres sont téléchargés sur le module dans le cadre du projet PLC. Il n'y a pas de jumpeurs physiques pour la sélection de la plage.

Q2: Le 6ES7331-7NF00-0AB0 peut-il mesurer directement les capteurs RTD ou thermocouple?

Le 6ES7331-7NF00-0AB0 ne prend en charge que les entrées de tension et de courant. Pour la mesure RTD (Pt100, Ni100), le module SM 331 AI 8×RTD dédié (6ES7331-7PF01-0AB0) est requis.le module SM 331 AI 8×TC (6ES7331-7PF11-0AB0) est spécifiéSi un émetteur RTD ou thermocouple produit un signal de 4 à 20 mA, le 6ES7331-7NF00-0AB0 peut accepter ce signal converti.

Q3: Que signifie la désignation "isolé" pour ce module?

L'isolement signifie qu'il y a une séparation galvanique entre les circuits d'entrée de champ du module et le plan arrière du processeur S7-300.Le circuit de champ commun et le fond de la CPU ne sont pas connectés à l'intérieur du moduleCela élimine les courants de boucle de mise à la terre qui introduiraient une erreur de mesure lorsque les dispositifs de terrain sont mis à la terre à différents points, et protège le PLC des transitoires et des défauts de tension au niveau du terrain.

Q4: Comment le temps d'intégration affecte-t-il la précision et le rejet du bruit?

Des temps d'intégration plus longs améliorent le rejet du bruit et la précision.le module obtient sa meilleure immunité au bruit ∙ Les interférences de fréquence de ligne de 50 Hz des câbles d'alimentation couplés au câblage de champ sont rejetéesPour les mesures de la température et de la pression du procédé près des sources d'interférence de fréquence du réseau, le détecteur de fréquence est utilisé.L'intégration de 100 ms est préférablePour des boucles de processus plus rapides, 20 ms ou 16,67 ms (60 Hz de rejet) sont généralement sélectionnés.

Q5: Quel type de connecteur avant est requis par le 6ES7331-7NF00-0AB0?

Le module utilise un connecteur avant à vis à 40 pôles. Le connecteur avant (commandé séparément) se branche dans la face du module et accepte le câblage de champ.Deux types de connecteurs avant sont disponibles pour les modules S7-300 à 40 pôles: type vis (6ES7392-1AM00-0AA0) et type cage à ressorts (6ES7392-1BM00-0AA0). Le type cage à ressorts permet l'insertion de fil sans tournevis et permet un câblage plus rapide dans les environnements de production.
