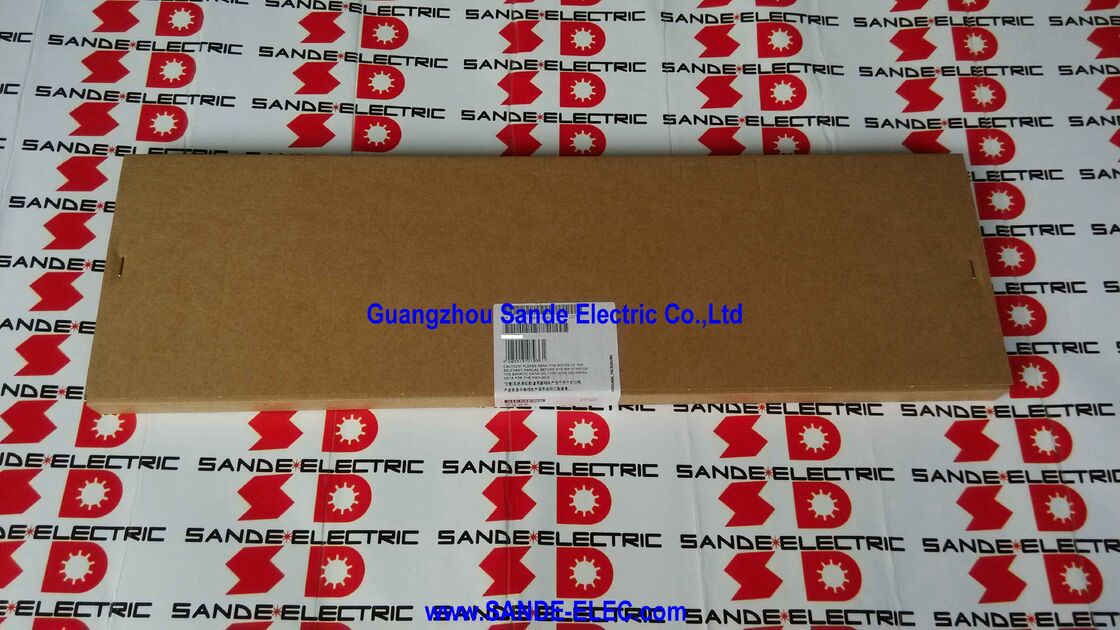

Siemens6ES7590-1AE60-0AA0 | Rail de montage SIMATIC S7-1500 — Aluminium / Vis de mise à la terre incluse / Rail DIN intégré / Système S7-1500

Le rail dont chaque système S7-1500 a besoin en premier

Le 6ES7590-1AE60-0AA0 est un rail de montage pour l'automate SIMATIC S7-1500 de Siemens — le rail profilé en aluminium qui constitue la base mécanique et électrique de chaque installation S7-1500. Aucun module S7-1500 ne peut être monté sans lui. Le rail est le premier élément matériel installé dans toute construction de panneau S7-1500.

Contrairement aux anciens rails de montage S7-300, le rail de montage S7-1500 offre davantage de fonctionnalités dans un seul élément. Une vis de mise à la terre est incluse — aucun matériel de mise à la terre séparé n'a besoin d'être commandé et installé pour la connexion de terre de protection standard. Cette connexion à la terre est essentielle : les modules S7-1500 relient la masse de leur châssis au rail, qui à son tour se connecte au réseau de terre de protection du panneau. Une mise à la terre appropriée du rail est requise à la fois pour la sécurité électrique et la conformité CEM.

La section de rail DIN intégrée au bas du rail profilé S7-1500 est une fonctionnalité pratique que l'on ne trouve pas sur l'ancien rail S7-300. Ce rail DIN intégré offre un espace de montage pour les accessoires (blocs de jonction, disjoncteurs miniatures, relais et composants similaires) directement sur le même rail que les modules API. Les accessoires qui doivent être placés à proximité des modules API, tels que les borniers 24 V CC pour le câblage d'alimentation des modules, se montent directement sur le rail DIN intégré sans avoir besoin de segments de rail DIN séparés installés à côté du rail API.

La série 6ES7590 couvre le rail de montage S7-1500 en plusieurs longueurs standard. Chaque longueur peut accueillir un ensemble défini de modules CPU et d'E/S S7-1500, le numéro de pièce spécifique sélectionnant la longueur de rail pour la configuration du système.

Spécifications clés

Rail S7-1500 vs Rail S7-300 : deux systèmes différents

Le rail de montage S7-1500 (série 6ES7590) et le rail de montage S7-300 (série 6ES7390) ne sont pas interchangeables. Les deux générations d'automates utilisent des mécanismes de montage de modules différents et des profils de rail différents. Les modules S7-1500 se montent en glissant sur le bord supérieur du rail et en cliquant en position — une méthode d'engagement différente du mécanisme à vis et crochet du S7-300. L'utilisation d'un rail S7-300 6ES7390 pour une installation S7-1500, ou vice versa, n'est pas possible.

FAQ

Q1 : Le 6ES7590-1AE60-0AA0 convient-il à tous les modules CPU et E/S S7-1500 ?

Le rail de montage S7-1500 accueille tous les modules CPU standard S7-1500, les modules d'E/S numériques et analogiques et les modules de communication. Le matériel spécialisé (tel que les grands modules d'interface aux dimensions inhabituelles) doit être confirmé par rapport à la documentation d'installation du module. Pour la plupart des systèmes S7-1500 standard, la série de rails de montage dessert la gamme complète de modules.

Q2 : À quoi sert la section de rail DIN intégrée ?

Le rail DIN intégré au rail de montage S7-1500 permet un montage sur rail DIN symétrique de 35 mm pour les accessoires tels que les borniers, les disjoncteurs miniatures, les conditionneurs de signaux et les modules de relais qui doivent être situés à côté du système S7-1500. L'intégration de ce rail DIN dans le rail S7-1500 réduit le besoin d'installation de rail DIN séparé à côté de l'assemblage PLC, économisant ainsi de l'espace sur le panneau et simplifiant la disposition du panneau.

Q3 : Comment la vis de mise à la terre 6ES7590-1AE60-0AA0 est-elle connectée à la terre du panneau ?

La vis de mise à la terre incluse fournit un point de connexion directe entre le rail en aluminium et le conducteur de terre de protection du panneau. Un conducteur de terre à faible résistance est connecté de la borne à vis de mise à la terre à la barre omnibus de terre du panneau. Cette connexion crée le chemin de terre du châssis pour tous les modules S7-1500 montés sur le rail, garantissant à la fois la sécurité électrique et la continuité du blindage CEM.

Q4 : Le 6ES7590-1AE60-0AA0 peut-il être coupé à une longueur plus courte ?

Les rails de montage S7-1500 peuvent être coupés avec des outils de coupe en aluminium appropriés. L'extrémité coupée doit être ébavurée pour éviter les blessures et garantir un montage propre du module. Cependant, la section de rail DIN intégrée doit être prise en compte lors de la découpe : assurez-vous que la longueur restante offre un espace de rail DIN adéquat pour les accessoires prévus pour cette section. Siemens fournit des rails en plusieurs longueurs standard pour minimiser le besoin de coupe.

Q5 : D'où provient le 6ES7590-1AE60-0AA0 ?

Via le réseau de distribution agréé Siemens (Siemens Industry Mall et distributeurs agréés) et via le marché secondaire des accessoires SIMATIC S7-1500. Le rail de montage est un accessoire standard de la famille de produits S7-1500 ; il est activement produit et facilement disponible. Confirmez le numéro de pièce 6ES7590-1AE60-0AA0 lors de la commande afin de garantir la longueur de rail correcte pour la configuration du système S7-1500.
