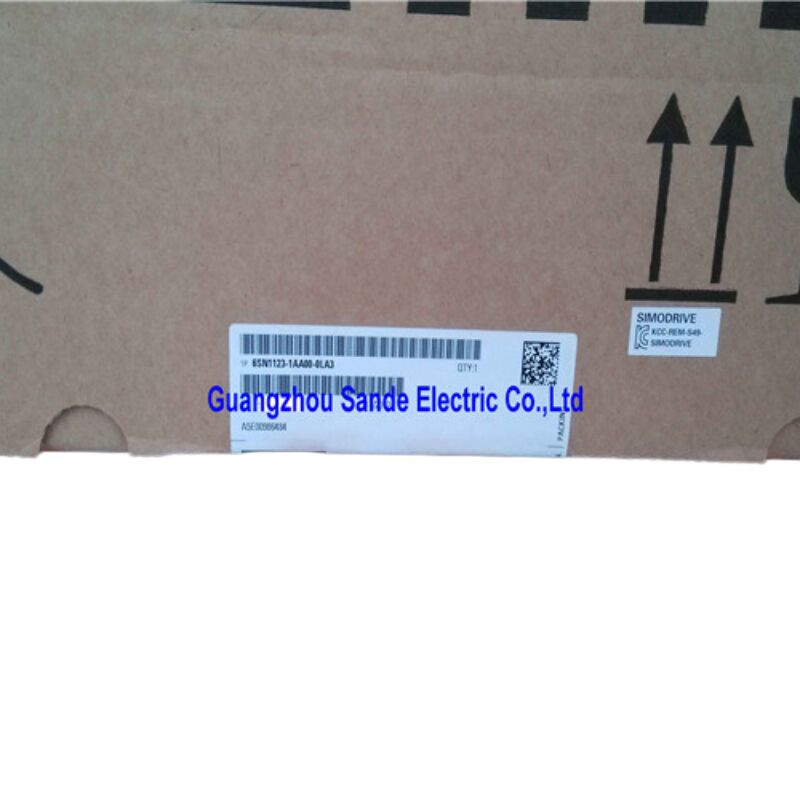

Module d'alimentation SIMODRIVE 611 Siemens 6SN1123-1AA00-0LA3

Monotrace | Refroidissement interne | 42A d'avance / 45A de broche | 380–480 VAC | Pièce de rechange d'origine

Le module d'entraînement qui maintient la broche en rotation

Sur toute machine-outil CNC basée sur l'architecture SIMODRIVE 611 de Siemens, le module d'alimentation est le cœur électrique de chaque axe. Il se situe entre le bus CC et le moteur, convertissant la tension du lien CC en la sortie à fréquence et tension variables dont le servomoteur ou le moteur de broche a réellement besoin. Lorsque ce module tombe en panne, l'axe s'arrête — et la machine s'arrête avec lui.

Le 6SN1123-1AA00-0LA3 est la désignation de pièce de rechange de Siemens pour ce module d'alimentation SIMODRIVE 611 monotrace avec refroidissement interne. Sa double capacité de courant — 42A pour les moteurs d'avance (synchrones) et 45A pour les moteurs de broche principale (asynchrones) — en fait l'une des variantes à courant plus élevé de la famille 6SN1123, adaptée aux entraînements de broche plus lourds et aux axes d'avance à couple élevé sur les centres d'usinage et les centres de tournage de taille moyenne à grande.

Spécifications techniques

Ce que fait ce module dans le système SIMODRIVE 611

Le SIMODRIVE 611 est une architecture d'entraînement modulaire. Un groupe d'entraînement complet se compose d'un module d'alimentation (l'unité d'alimentation/régénération, généralement de la série 6SN1145 ou 6SN1146), d'un ou plusieurs modules d'alimentation comme celui-ci, et d'une unité de commande pour chaque axe. L'alimentation gère la conversion AC-CC et maintient le bus CC — fonctionnant généralement à 540–600V CC — tandis que chaque module d'alimentation puise dans ce bus partagé et entraîne indépendamment son moteur assigné.

Le 6SN1123-1AA00-0LA3 reçoit la tension du bus CC, les commandes de commutation PWM de son unité de commande associée, et le retour d'encodeur via l'ensemble de câble moteur. Il synthétise ensuite la sortie AC triphasée vers le moteur à la fréquence, à la tension et à l'angle de phase exacts requis par la boucle de contrôle de position et de vitesse. Le ventilateur interne extrait la chaleur générée par les transistors de commutation IGBT pendant ce processus, permettant au module de fonctionner en continu à pleine puissance nominale dans un environnement de panneau standard.

L'indice de protection IP20 signifie que ce module est conçu pour être installé à l'intérieur d'une armoire électrique fermée, et non pour être exposé directement à l'environnement de liquide de refroidissement de la machine-outil.

Capacités de courant : Avance vs. Broche — Pourquoi les deux sont importants

La double capacité de courant n'est pas une bizarrerie — elle reflète la façon dont le SIMODRIVE 611 gère les deux types de moteurs fondamentalement différents qu'il peut entraîner.

Les entraînements d'avance utilisent généralement des servomoteurs AC synchrones (tels que les séries Siemens 1FT6 ou 1FK7), qui fournissent un couple précis et un contrôle de position au courant nominal de 42A de ce module. Les entraînements de broche utilisent des moteurs à induction asynchrones (tels que les séries 1PH4 et 1PH7), qui ont des caractéristiques magnétiques différentes et nécessitent une marge de courant légèrement plus élevée pour atteindre leur puissance nominale — d'où la capacité nominale de 45A pour la broche.

Un seul module d'alimentation physique peut être configuré pour l'une ou l'autre tâche via les paramètres du réglage dans l'unité de commande d'entraînement associée. Les constructeurs de machines-outils choisissent le module approprié en fonction du type de moteur qui sera connecté, en veillant à ce que ni l'axe d'avance ni l'axe de broche ne soient poussés contre leur limite de courant lors des coupes à couple maximal.

Où ce module est trouvé en service

Le 6SN1123-1AA00-0LA3 a été installé sur une large gamme de machines-outils équipées de Siemens depuis l'introduction du SIMODRIVE 611. Les machines hôtes typiques comprennent :

• Centres d'usinage horizontaux et verticaux — entraînant généralement une broche à couple élevé ou un axe Z lourd
• Centres de tournage CNC — broche principale ou axe d'outil entraîné
• Systèmes d'usinage à grande vitesse — où la rigidité de l'axe et la livraison de courant dynamique sont essentielles à la qualité de surface
• Lignes de production automatisées — entraînements d'axes intégrés dans les machines de transfert et les cellules de fabrication flexibles
• Rectifieuses — où la stabilité de la broche à vitesse constante détermine directement la précision de la pièce
• Équipements d'électroérosion et de découpe laser — entraînements de positionnement d'axe nécessitant une livraison de courant stable à charge moyenne à élevée

Le module s'intègre aux contrôleurs CNC SINUMERIK (840D, 840Di, 810D, et autres) via l'unité de commande SIMODRIVE 611 associée, qui gère la communication entre le CNC et l'étage de puissance.

Refroidissement interne : autonome, prêt pour armoire

La désignation "refroidissement interne" signifie que ce module est entièrement auto-refroidi par son ventilateur intégré — il ne nécessite pas de ventilateur externe monté sur la porte de l'armoire ou un système de conduit de refroidissement séparé. La chaleur est aspirée à travers le corps du module et évacuée par l'arrière ou le dessus, le rendant compatible avec les installations d'armoires de type "bibliothèque" SIMODRIVE 611 standard où les modules sont placés côte à côte sur le rail du connecteur du bus CC.

Maintenir le ventilateur de refroidissement intégré en bon état de fonctionnement est l'une des étapes de maintenance préventive les plus importantes pour ce module. Un ventilateur dégradé ou arrêté entraîne au mieux un arrêt thermique, et au pire une défaillance des transistors IGBT. Le remplacement du ventilateur est une opération réparable — les ventilateurs sont disponibles en tant que composants de rechange séparés du module lui-même.

Statut de pièce de rechange et réalité du marché secondaire

Siemens a officiellement arrêté la production standard du 6SN1123-1AA00-0LA3 en avril 2015, le plaçant dans la catégorie du cycle de vie des pièces de rechange. Cela ne signifie pas que le module a disparu du marché — la base installée de systèmes SIMODRIVE 611 en production active dans le monde est vaste, et la réponse du marché secondaire a été proportionnellement robuste.

Des unités certifiées neuves-anciennes, reconditionnées en usine et réparées professionnellement sont largement disponibles auprès de spécialistes SIMODRIVE 611. Les fournisseurs réputés testent ces unités sur des bancs d'essai SIMODRIVE 611 à pleine charge avec de vrais servomoteurs Siemens avant l'expédition, vérifiant le comportement du bus CC, la sortie de courant et la réponse aux défauts sur les deux plages de courant d'avance et de broche.

Questions fréquemment posées

Q1 : Quelle est la différence entre le 6SN1123-1AA00-0LA3 et d'autres variantes 6SN1123 comme le 0DA1 ou le 0CA1 ?

La famille de numéros de pièce 6SN1123 couvre tous les modules d'alimentation SIMODRIVE 611 monotrace et bitrace avec refroidissement interne. Les caractères du suffixe codent la capacité de courant et le nombre d'axes. Le 0LA3 est un module monotrace d'une capacité de 42A/45A — l'une des variantes monotrace à courant plus élevé. Le 0DA1 est également monotrace mais d'une capacité inférieure (18A/24A), tandis que le 0CA1 et similaires ont une capacité encore plus faible. Choisir le bon suffixe est essentiel — remplacer un module de capacité inférieure par le 0LA3 sur un axe de broche à courant élevé entraînera des défauts de surcharge thermique.

Q2 : Ce module d'alimentation peut-il être utilisé sans unité de commande SIMODRIVE 611 ?

Non. Le module d'alimentation fournit l'étage de commutation à courant élevé mais n'a pas d'intelligence de contrôle moteur en soi. Il doit être associé à une unité de commande SIMODRIVE 611 compatible (variante analogique ou numérique, selon le système de contrôle), qui gère la régulation de courant, le contrôle de vitesse, l'interface de boucle de position avec le CNC SINUMERIK, et la surveillance des défauts. Le module d'alimentation et l'unité de commande sont physiquement montés ensemble dans une configuration de type "bibliothèque" sur le bus CC.

Q3 : Comment savoir si ce module est défaillant plutôt que l'unité de commande ou le moteur ?

Le SIMODRIVE 611 fournit des indicateurs LED de défaut sur le module d'alimentation et sur l'unité de commande. Une LED rouge sur le module d'alimentation indique généralement un défaut matériel interne — surintensité, surtension sur le bus CC, ou défaillance d'un transistor. Si les LED de l'unité de commande indiquent un état normal mais que le module d'alimentation présente un défaut, le module d'alimentation est le principal suspect. Le logiciel de mise en service SimoCom U de Siemens peut interroger le tampon de diagnostic de l'entraînement pour des codes de défaut spécifiques, ce qui réduit considérablement le diagnostic avant de procéder à un remplacement de module.

Q4 : Est-il sûr de faire fonctionner le module à la capacité nominale maximale de 45A de la broche en continu ?

Le courant nominal maximal continu est autorisé dans la limite de température ambiante spécifiée de 45°C avec le ventilateur de refroidissement interne fonctionnant correctement. Pour les applications où la broche fonctionne régulièrement près du plafond de courant — usinage de dégrossissage lourd, par exemple — il est important de vérifier que la température ambiante de l'armoire reste dans les spécifications et que le ventilateur est propre et fonctionne à pleine vitesse. Le manuel de configuration SIMODRIVE 611 de Siemens fournit des courbes de détarage pour les températures ambiantes élevées.

Q5 : Quelle est la durée de vie attendue d'un 6SN1123-1AA00-0LA3 reconditionné, et que faut-il remplacer préventivement ?

Un module reconditionné professionnellement remplace généralement les condensateurs électrolytiques (qui vieillissent avec les heures de fonctionnement et les cycles thermiques), le ventilateur de refroidissement interne, et tous les transistors IGBT dégradés. Avec ces composants renouvelés, une durée de vie comparable à celle d'une unité neuve est réalisable. L'élément préventif le plus important après l'installation est le ventilateur — Siemens recommande d'inspecter les ventilateurs de refroidissement du système d'entraînement lors d'une maintenance programmée. Le remplacement des condensateurs tous les 8 à 10 ans ou selon les heures de fonctionnement réelles est l'autre action préventive clé pour les systèmes SIMODRIVE 611 déployés depuis longtemps.
