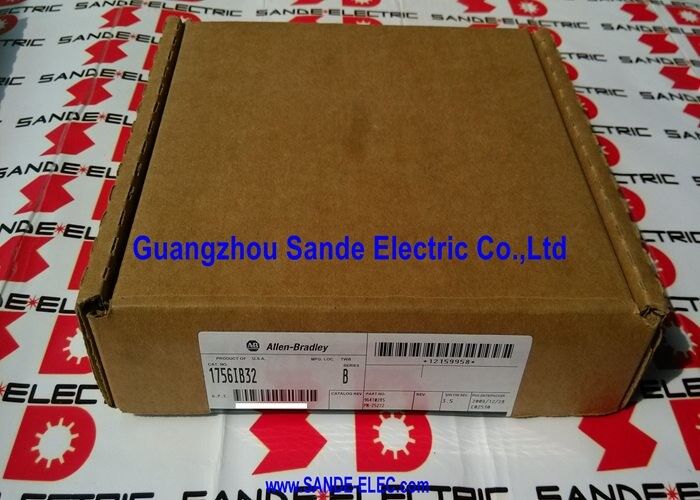

ContrôleLogix 32 I Module du point de chute 1756IB32 1756 IB32 1756IB32

Allen-Bradley 1756-IB32 --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Il est donc plus facile de détecter les données qui sont fournies par les appareils électroniques et les appareils électroniques qui sont fournis par les appareils électroniques et les appareils électroniques.

Numéro de la partie:1756-IB32 Les États membres

Nom du fabricant:Rockwell Automation / Allen-Bradley (États-Unis d'Amérique)

Type de produit:Module d'entrée numérique 32 points CC

32 points d'entrée discrets dans une fente

Le 1756-IB32 regroupe 32 points d'entrée numériques en courant continu dans une seule fente de châssis ControlLogix 1756.rétroaction du solénoïde, capteur photoélectrique, ou tout signal discret de 12/24V CC et des cartes qui indiquent dans la table de données d'entrée du contrôleur pour le programme Logix à agir sur.

À 32 points par fente, le 1756-IB32 offre la plus haute densité d'entrée dans la gamme standard de modules d'entrée en courant continu ControlLogix.Cela réduit le nombre total de fentes et l'espace de châssis requisUn seul 1756-IB32 gère ce qui nécessiterait deux ou trois modules de densité inférieure pour le couvrir.

Le module accepte à la fois des entrées en courant continu de 12 V et 24 V ‡ les tensions d'alimentation des périphériques de terrain les plus courantes dans l'automatisation industrielle.supprimant la nécessité de spécifier un module distinct pour chaque type de sortie de capteur dans une installation à capteurs mixtes.

Densité du câblage et format du connecteur

Avec 32 entrées et les communs 24V associés, le 1756-IB32 utilise un connecteur RTB (Removable Terminal Block) à haute densité.Le RTB à 40 positions accueille les 32 signaux d'entrée ainsi que les bornes communes et de puissance. Le RTB est clôturé pour éviter les erreurs de siège et peut être pré-câblé avant que le module ne soit installé dans le châssis, ce qui permet de pré-terminer le câblage de terrain pendant la construction de l'armoire.

Principales spécifications

Questions fréquentes

Q1: Le 1756-IB32 affiche plusieurs points d'entrée en mode ON dans l'étiquette du contrôleur, mais aucun dispositif de champ n'est alimenté.

Les phénomènes d'activation fantôme sur les entrées non alimentées sont causés par un courant de fuite provenant du câblage du champ ou des capteurs flottant au-dessus du seuil d'arrêt.Les capteurs à l'état solide, en particulier ceux à deux fils, émettent un faible courant résiduel même lorsqu'ils sont éteints.Avec 32 points sur un seul module, les fuites accumulées de plusieurs capteurs peuvent pousser les entrées individuelles au-dessus du seuil d'activation.Installez des résistances de saignement (généralement 5·10 kΩ) en parallèle avec les bornes d'entrée affectées pour fournir un chemin de retour pour le courant de fuite.

Q2: Le 1756-IB32 peut-il être utilisé avec des capteurs NPN (current sinking) et PNP (current sourcing) sur le même module simultanément?

Oui, le 1756-IB32 est compatible avec les capteurs NPN et PNP. Le circuit d'entrée du module accepte le courant des deux côtés.Les capteurs NPN sont connectés avec la sortie du capteur à la borne d'entrée et le commun connecté à la borne commune +24V du module (borne V)Les capteurs PNP connectent la sortie du capteur directement à la borne d'entrée à 0 V. Les deux types peuvent coexister sur le même module.

Q3: Le RTB 1756-IB32 est équipé d'une clé. Est-elle transférable entre les modules du même type?

Oui, la clé RTB est conçue pour être transférée de l'ancien module au nouveau module lors du remplacement, ce qui garantit que le connecteur de câblage ne peut être réinséré que dans le bon type de module.Retirer la clé du module défaillant, le transférer sur le remplacement 1756-IB32 et le RTB pré-câblé est monté directement sur le nouveau module sans re-câblage.

Q4: Le contrôleur Logix montre des défauts de connexion d'E/S pour le 1756-IB32.

Une erreur de connexion d'E/S avec des LED de module normales indique un problème de communication en arrière-plan plutôt qu'un problème de matériel du circuit d'entrée.Réinstallez le module dans son emplacement ̇ le connecteur 1756 est la cause la plus fréquente de défauts de connexion d'E/S intermittentsSi la réinstallation ne résout pas le défaut, vérifiez le plan arrière du châssis à cet emplacement pour détecter les dommages mécaniques ou la contamination.

Q5: Le 1756-IB32 est-il compatible avec toutes les versions du châssis et du contrôleur ControlLogix?

Le 1756-IB32 est compatible avec la plate-forme ControlLogix du châssis 1756-A4 à 1756-A17 et tous les processeurs ControlLogix de la série 1756-L1 originale à la série 1756-L8x actuelle.Aucune restriction de révision du firmware ou du matériel ne s'applique aux déploiements standard de ControlLogixConfirmer séparément toute exigence spécifique de GuardLogix (PLC de sécurité) si le module est ajouté à un système de sécurité.
