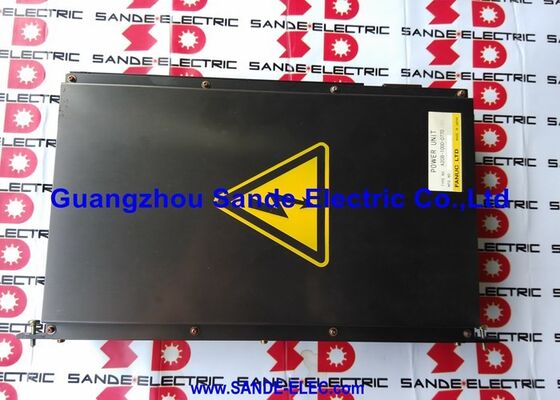

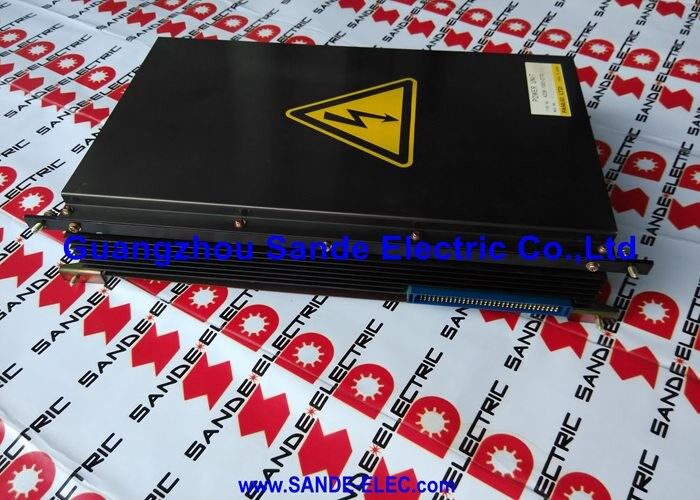

L'unité d'alimentation électrique A20B-1000-0770 A2OB-1OOO-O77O A20B10000770

Le système d'alimentation de l'appareil est équipé d'un circuit imprimé de type F12 / F120 / F15 / F150 CNC + robot R-H / E1 / G1

L'alimentation électrique pour deux générations

L'A20B-1000-0770 est le circuit imprimé de l'unité d'alimentation (PSU) pour les commandes CNC des séries F12/F120 et F15/F150 de FANUC et le contrôleur de robot R-H.Il occupe la position de l'unité d'alimentation 1 ou de l'unité d'alimentation 2 dans le support d'alimentation du contrôleur, en convertissant les tensions d'entrée CA et de bus interne en alimentation en courant continu réglée dont les cartes de commande ont besoin pour fonctionner.

La désignation d'alimentation #12/120 / 15/150 couvre deux générations distinctes de commandes CNC: les séries F12 et F120 (compact,les commandes CNC hautes performances pour l'usinage et le tournage) et les séries F15 et F150 (multi-axesLe même PCB A20B-1000-0770 sert les postes de PSU dans les deux familles de contrôleurs.Les désignations E1 et G1 dans la configuration de sortie de puissance identifient les variantes de sortie de tension spécifiques de cette carte, correspondant à la position particulière du support de commande.

L'application de contrôleur de robot R-H en fait l'une des rares cartes d'alimentation de la série A20B-1000 de FANUC qui sert à la fois les commandes de machines-outils CNC et les contrôleurs de robot. The power architecture of these FANUC controllers is sufficiently common that a single PSU board design serves multiple platforms — a design approach that simplified FANUC's parts inventory and extended the board's applicability across product lines.

Principales spécifications

Les symptômes de l'échec et l'isolement de la faute

Une défaillance de l'A20B-1000-0770 se manifeste généralement par l'arrêt de l'alimentation du contrôleur ou par la perte de tension réglée spécifique du CNC/robot qui provoque l'arrêt d'une zone fonctionnelle tandis que d'autres continuent. The power supply PCB outputs multiple voltage rails — a failure of one rail while others remain within specification can produce partial system failures that appear as intermittent faults rather than complete power loss.

Lorsque le contrôleur affiche une alarme d'alimentation ou ne parvient pas à terminer sa séquence de démarrage,mesurer les tensions de sortie en courant continu aux points d'essai de l'alimentation électrique (référencés dans la documentation de maintenance électrique du contrôleur) avant de conclure que le PCB de l'unité d'alimentation a échoué;. Confirmer que la tension d'entrée CA à l'entrée de l'alimentation est conforme aux spécifications et que la charge en aval n'a pas de court-circuit consommant un courant excessif.

Questions fréquentes

Q1: À quels contrôleurs FANUC sert l'alimentation A20B-1000-0770?

L'A20B-1000-0770 sert de PSU1 ou PSU2 dans les commandes CNC de la série FANUC F12/F120, les commandes CNC de la série F15/F150 et le contrôleur robot FANUC R-H.La position spécifique de l'unité d'alimentation (PSU1 ou PSU2) et la configuration de sortie E1/G1 déterminent quelle position dans un contrôleur spécifique cette carte remplit.

Q2: Quelle est la différence entre les positions de la PSU1 et de la PSU2?

Dans les contrôleurs FANUC utilisant une architecture à double alimentation, l'unité 1 et l'unité 2 fournissent des ensembles différents de sorties en courant continu réglé à différentes sections du circuit de la commande, par exemple:puissance logique pour les cartes CPU par rapport à la puissance pour les cartes d'interface E/SL'A20B-1000-0770 peut servir les deux positions; les rails de tension spécifiques qu'il fournit sont configurés par des jumpers matériels ou la variante de sortie E1/G1.Confirmer la position et la variante à partir de la documentation relative aux fentes d'alimentation du contrôleur.

Q3: Le contrôleur allume une seule zone fonctionnelle (par exemple, tous les axes ou toutes les I/O) et ne répond pas.

Si le circuit imprimé de l'unité d'alimentation ne fournit pas un rail de tension tandis que les autres restent actifs, la zone fonctionnelle alimentée par ce rail perd de l'énergie tandis que le reste du contrôleur fonctionne normalement.Cela produit des pannes partielles qui ressemblent à des défauts de carte ou des problèmes de logiciel. Mesurer les tensions de sortie en courant continu de l'unité d'alimentation électrique aux points définis dans les spécifications électriques du régulateur ∙ une tension hors tolérance ou absente confirme que l'alimentation est la faute.

Q4: Le A20B-1000-0770 peut-il être réparé?

Les points de défaillance courants incluent les condensateurs électrolytiques (faillite due à une augmentation de l'ESR ou à une fuite d'électrolyte),composants de redresseurs, et les circuits intégrés de contrôle PWM.Les services de réparation spécialisés de l'alimentation FANUC transportent des appareils d'essai de charge pour les configurations de régulateur F12/F15 et R-H afin de vérifier la carte réparée dans des conditions de charge actuelle réalistes avant le retour.

Q5: D'où provient l'A20B-1000-0770 après son arrêt?

Par le biais du marché de rechange de l'alimentation électrique des robots FANUC F12/F15 et R-H, les spécialistes de la réparation des unités de service public de FANUC, les fournisseurs d'excédents vérifiés et les services d'échange détenant des stocks A20B-1000-0770.Confirmer la révision spécifique (-01, -08A, ou base) sur l'étiquette de la carte installée avant commande.La réparation est la voie la plus économique et la plus pratique du point de vue logistique pour cette planche démantelée. Les services d'échange et de réparation sont largement disponibles pour cette unité..
