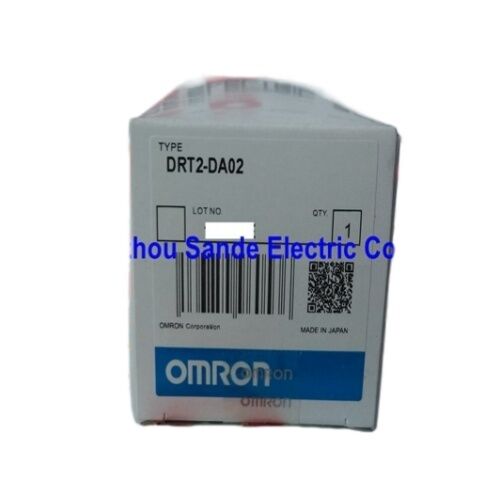

OMRON DRT2-DA02 | Module de sortie analogique DeviceNet 2 canaux — Tension / Courant / Résolution 1/6000 / Rail DIN

Deux canaux indépendants sur un nœud DeviceNet

Le DRT2-DA02 fournit deux canaux de sortie analogique sur un seul nœud DeviceNet, chacun configurable indépendamment pour une sortie tension ou courant. La configuration est définie par canal — un canal peut fonctionner en mode courant (4–20 mA) tandis que l'autre fonctionne en mode tension (0–10V), ou les deux peuvent utiliser la même plage. La plage de sortie est sélectionnée via un commutateur DIP ou l'outil OMRON Configurator.

Cette indépendance par canal est l'avantage pratique dans les panneaux multi-appareils. Un variateur de fréquence peut attendre une référence de 4–20 mA tandis qu'une vanne de régulation adjacente accepte 0–10V. Plutôt que d'ajouter des modules à mode unique séparés pour chaque type d'appareil, un seul DRT2-DA02 gère les deux à partir d'une seule adresse DeviceNet.

La résolution pleine échelle de 1/6 000 fournit 6 000 pas sur la plage de sortie sélectionnée. Sur un canal 0–10V, cela se traduit par environ 1,67 mV par compte. Sur un canal courant 4–20 mA, cela se traduit par environ 2,67 µA par compte. La précision de ±0,4 % à 25°C signifie que l'erreur de sortie maximale à pleine échelle est de ±24 mV sur une plage de 10V ou ±64 µA sur une plage de 20 mA — suffisant pour la plupart des tâches de contrôle analogique industriel, y compris la référence de vitesse de commande, la position de vanne et le point de consigne du régulateur de processus.

Spécifications clés

Conversion de 2 ms et isolation par optocoupleur

Le temps de conversion de 2 ms couvre les deux sorties simultanément — le scan PLC lit les données DeviceNet, le module convertit les deux canaux en 2 ms, et les tensions ou courants analogiques mis à jour apparaissent aux bornes de sortie. Pour la majorité des applications de contrôle analogique industriel — variateurs, vannes, régulateurs de température — 2 ms est bien dans les exigences de temps de réponse.

L'isolation par optocoupleur entre les circuits de sortie et la ligne de communication empêche les boucles de masse et le bruit haute fréquence du câblage de terrain de sortie de se coupler sur le bus de communication DeviceNet. Dans les armoires où les câbles de sortie analogique passent près des variateurs de fréquence ou d'autres sources de bruit, cette isolation maintient la fiabilité de la communication sans matériel de filtrage supplémentaire.

FAQ

Q1 : Un canal peut-il être en mode tension et l'autre en mode courant simultanément ?

Oui. Chaque canal de sortie est configuré indépendamment via un commutateur DIP ou l'OMRON Configurator. Un canal peut fonctionner en mode courant 4–20 mA tandis que l'autre fonctionne en mode tension 0–10V en même temps. Le réglage de la plage de sortie n'a aucun effet sur l'autre canal.

Q2 : Quelles sont les limitations de résistance de charge applicables aux deux modes de sortie ?

Pour la sortie de tension, la charge connectée doit présenter une impédance minimale de 1 kΩ — des charges à impédance plus faible font que la sortie dépasse son courant nominal et dégradent la précision. Pour la sortie de courant, la résistance de boucle maximale est de 600 Ω — une résistance plus élevée dans la boucle empêche la sortie d'atteindre le courant pleine échelle. Vérifiez l'impédance d'entrée de l'appareil connecté avant la mise en service.

Q3 : Quelle est la précision du DRT2-DA02 à des températures ambiantes élevées ?

À 25°C, la précision est de ±0,4 % de la pleine échelle. Sur toute la plage de température de fonctionnement (−10°C à +55°C), la spécification de précision est de ±0,8 % FS. Cette dégradation est typique des circuits analogiques de précision soumis à des variations thermiques. Pour les applications nécessitant une précision plus serrée à des températures ambiantes élevées, placez le module dans une enceinte à température contrôlée ou dégradez le budget de précision en conséquence.

Q4 : Le module est-il compatible avec les automates OMRON standard tels que les séries CJ et CS ?

Le DRT2-DA02 communique sur DeviceNet en tant qu'esclave DeviceNet. Tout maître scanner DeviceNet — y compris l'unité maître DeviceNet de la série OMRON CJ ou des scanners tiers compatibles — peut communiquer avec ce module. L'allocation et la configuration des E/S sont effectuées via la configuration du maître DeviceNet. Les sorties analogiques du module sont contrôlées par les données écrites dans sa zone de sortie dans la carte E/S du maître DeviceNet.

Q5 : Quelle configuration de câblage de terrain nécessite la sortie de courant 4–20 mA ?

La sortie de courant du DRT2-DA02 est de type source (active) — le module fournit le courant à travers l'appareil connecté. Les appareils de terrain à deux fils (qui sont alimentés par le courant de boucle 4–20 mA) se connectent directement entre la borne de sortie du module et le commun du signal. Les appareils nécessitant une alimentation séparée (transducteurs passifs) doivent être câblés en conséquence avec une alimentation de boucle appropriée. Confirmez le type d'entrée de l'appareil connecté avant le câblage.
