FANUC A03B-0801-C127 | Module d'entrée numérique ID64D 64 canaux 24 V CC — Série 10/11/15 / 20 ms / Fond de panier PLC / Arrêté

64 entrées numériques pour le fond de panier API série 10/11/15

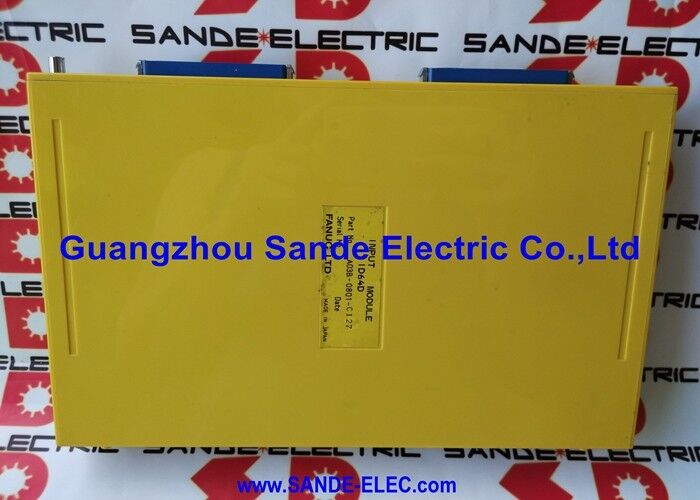

L'A03B-0801-C127 est le module d'entrée ID64D pour le fond de panier PLC (Programmable Logic Controller) des systèmes CNC séries 10, 11 et 15 de FANUC. Les séries 10, 11 et 15 utilisaient une architecture d'E/S modulaire dans laquelle les modules d'entrée et de sortie se connectaient à un fond de panier PLC dédié — une disposition mécanique différente de celle des dernières séries Zero C et 0i. L'A03B-0801-C127 est l'un de ces modules enfichables, fournissant 64 canaux d'entrée numérique 24 V CC dans un emplacement de fond de panier.

La désignation « ID64D » code la spécification de base du module : I = entrée, D = type DC, 64 = nombre de canaux. Chacun des 64 canaux d'entrée accepte un signal 24 V CC provenant du terrain : interrupteurs de fin de course, capteurs de proximité, boutons-poussoirs, contacts de relais et autres signaux binaires CC. Le temps de filtrage d'entrée de 20 ms s'applique à tous les canaux : un signal doit être maintenu pendant au moins 20 ms avant que le module ne le signale au PMC de la CNC, filtrant ainsi les rebonds de contact électrique et les courtes impulsions de bruit qui autrement produiraient de faux événements logiques en échelle.

Le module se connecte au fond de panier de l'automate via ses connecteurs de bord. À l'intérieur du boîtier du module, la carte de traitement principale est la A16B-1310-0143 — cette carte est un composant de l'assemblage A03B-0801-C127 et n'est pas fournie en stock séparé.

Spécifications clés

Filtre d'entrée 20 ms — Immunité aux rebonds de contact et au bruit

Le temps de filtrage de 20 ms est suffisamment long pour rejeter les rebonds de contact des interrupteurs mécaniques : une durée typique de rebond de contact mécanique est inférieure à 10 ms. Toute impulsion inférieure à 20 ms sur une entrée 24 V CC est ignorée par le module. Cela offre une immunité au bruit intégrée pour le câblage sur site dans des environnements de machines électriquement bruyants sans nécessiter de composants de filtrage externes.

Pour les applications où une réponse d'entrée plus rapide est requise (signaux de saut à grande vitesse, déclencheurs d'encodeur), un module avec un temps de filtrage plus court ou un canal d'entrée haute vitesse dédié serait spécifié séparément. Le filtre 20 ms de l'ID64D convient aux entrées de verrouillage et de séquençage de machine standard.

FAQ

Q1 : Pour quelle série de CNC FANUC l'A03B-0801-C127 est-il conçu ?

Le module ID64D est conçu pour les commandes CNC FANUC séries 10, 11 et 15. Ces séries utilisaient l'architecture de fond de panier d'E/S modulaire A03B-0801. Il n'est pas compatible avec l'architecture d'E/S de la série Zero (0), l'architecture d'E/S distribuées de la série i ou d'autres générations de CNC FANUC qui utilisent des conceptions de système d'E/S différentes.

Q2 : Que signifie en pratique le filtre d’entrée de 20 ms ?

Le filtre 20 ms signifie que le signal d'entrée doit être présent en continu pendant au moins 20 millisecondes avant que le PMC de la CNC n'enregistre un changement d'état. Il s'agit d'un filtrage intentionnel du bruit : il rejette les rebonds de contact des interrupteurs mécaniques (généralement inférieurs à 10 ms) et les courts transitoires électriques. Un véritable signal d'entrée 24 V CC provenant d'un capteur de proximité ou d'un interrupteur de fin de course est maintenu suffisamment longtemps pour passer le filtre. Un bref pic de bruit est rejeté.

Q3 : La carte interne A16B-1310-0143 peut-elle être remplacée séparément en cas de panne ?

L'A16B-1310-0143 est un composant de l'assemblage de module A03B-0801-C127 — il n'est pas disponible en tant qu'article de stock séparé. En cas de panne de la carte interne, le chemin de remplacement correct est le module A03B-0801-C127 complet. Le module est commandé et fourni comme une unité complète ; la carte interne n'est pas réparable séparément sur le marché secondaire standard.

Q4 : Les 64 entrées du module sont lues de manière incorrecte. Est-ce une panne de module ou un défaut de câblage ?

Si les 64 entrées tombent en panne simultanément, l'alimentation électrique commune du module ou l'interface entre le module et le fond de panier de l'automate en est la cause la plus probable : une défaillance d'un seul canal est une défaillance au niveau du canal, mais une défaillance simultanée de tous les canaux indique un élément de circuit partagé. Vérifiez l'alimentation commune 24 V CC du module, l'emplacement du connecteur du fond de panier et l'alimentation du fond de panier avant de conclure que le module lui-même est en panne.

Q5 : D'où provient l'A03B-0801-C127 après l'arrêt ?

Grâce au marché secondaire des modules d'E/S FANUC série 10/11/15 : revendeurs spécialisés de pièces FANUC, services de réparation CNC expérimentés avec la plate-forme série 15 et fournisseurs excédentaires testés. Confirmez A03B-0801-C127 (ID64D) sur l'étiquette du module avant de commander. Les variantes A03B-0801 adjacentes comportent différents nombres de canaux ou fonctions de sortie et ne sont pas interchangeables avec le module d'entrée ID64D.
