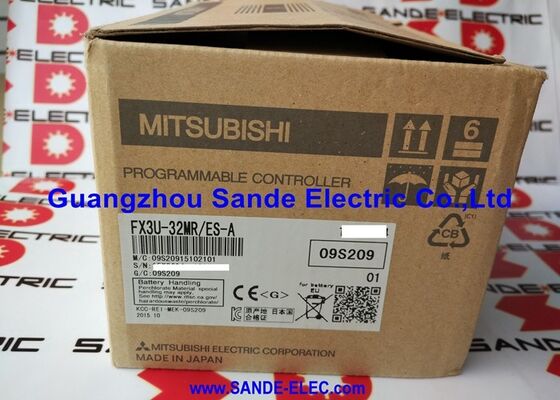

Le module PLC de Mitsubishi FX3U-32MRES-A FX3U32MRESA FX3U-32MR/ES-A est équipé d'un système de commande par commande numérique.

Mitsubishi FX3U-32MR/ES-A | API compact MELSEC FX3U 32 points — relais 16 DI / 16 DO / 100-240 V CA / 64 000 pas

FX3U — L'étape de capacité supérieure au FX2N dans un format compact

Le FX3U est l'automate compact le plus performant de Mitsubishi de la série MELSEC-F. Le FX3U-32MR/ES-A regroupe 16 entrées numériques et 16 sorties relais dans un seul boîtier compact avec une alimentation 100-240 V CA — l'ES-A désignant la configuration d'alimentation CA conforme aux normes européennes. L'unité fonctionne sur secteur CA monophasé sur toute la gamme 100-240 V sans sélection de plage, couvrant les installations allant du réseau japonais 100 V au réseau européen 230 V sans changement de matériel.

Le format de sortie relais commute les charges de terrain à des tensions CA ou CC : contacteurs, électrovannes, veilleuses et petits moteurs CA. Pour les applications de commutation haute fréquence, la variante à sortie transistor (FX3U-32MT) est plus appropriée ; les sorties relais gèrent les types de charges industrielles qui nécessitent une isolation électrique et une flexibilité de tension que les sorties transistor ne peuvent pas fournir.

L'extension jusqu'à 256 points d'E/S utilise des modules d'extension et des adaptateurs de la série FX3U. Le bloc de positionnement FX3U-1PG, le module d'entrée analogique FX3U-4AD et les adaptateurs de communication pour RS-232C, RS-485 et Ethernet se connectent tous à la même unité de base, faisant évoluer le système d'un contrôleur autonome à 32 points à un contrôleur de machine multifonction sans changer de processeur.

Spécifications clés

Compteur haute vitesse à 100 kHz — sans matériel externe

Le FX3U-32MR/ES-A comprend 6 canaux de compteur haute vitesse intégrés. Quatre canaux fonctionnent à 10 kHz ; deux à 100 kHz. Ceux-ci acceptent directement un encodeur, un capteur de proximité ou une sortie d'impulsion, permettant le suivi de position, la mesure de fréquence et la surveillance de la vitesse au sein de l'unité de base. Pour le positionnement sur un seul axe nécessitant un contrôle de mouvement plus structuré, le bloc de positionnement FX3U-1PG ajoute une sortie d'impulsion dédiée de 200 kHz en plus des fonctions de compteur intégrées de l'unité de base.

FAQ

Q1 : Que signifie en pratique la sortie relais par rapport à une version à sortie transistor ?

Les sorties relais (MR) commutent les charges CA et CC sur une large plage de tensions — jusqu'à 250 V CA et 30 V CC. Les contacts n'ont aucune exigence de polarité fixe. Les sorties transistor (MT) commutent sur 24 V CC uniquement, mais commutent plus rapidement (pas de retard mécanique), gèrent des taux de cycle plus élevés et ne s'usent pas en raison d'un arc de contact. Choisissez un relais pour les charges CA, les appareils de terrain à des tensions autres que 24 V CC et la commutation à basse fréquence. Choisissez un transistor pour une sortie d'impulsions haute fréquence et des charges 24 V CC à commutation rapide.

Q2 : Le FX3U-32MR/ES-A peut-il être programmé à l'aide de GX Works3 ?

La série FX3U est programmée à l'aide de GX Works2. GX Works3 prend en charge les FX5U et FX5UC (série iQ-F) mais pas la génération FX3U. Utilisez GX Works2 avec le câble de programmation SC09 RS-422 ou un adaptateur USB pour la connexion au port RS-422 intégré.

Q3 : Quels modules d'extension peuvent être connectés au FX3U-32MR/ES-A ?

Le FX3U accepte les modules d'extension d'E/S standard (FX2N-EX, FX3U-EX), les modules de fonctions spéciales (analogique, positionnement, communication) et la série FX3U ADP (adaptateur d'extension). Le total des E/S s'étend jusqu'à 256 points maximum. Jusqu'à 8 blocs de positionnement FX3U-1PG peuvent être connectés pour un mouvement multi-axes.

Q4 : Le FX3U-32MR/ES-A dispose-t-il d'un port Ethernet intégré ?

Non. L'unité de base dispose d'un port RS-422 intégré pour la programmation et la communication série. Pour la connectivité Ethernet, ajoutez le FX3U-ENET-ADP (adaptateur Ethernet) au port ADP sur le côté gauche du processeur. Le FX3U prend également en charge RS-232C et RS-485 via des adaptateurs de communication.

Q5 : Quelle est la durée de vie de la batterie et quelles données protège-t-elle ?

Le FX3U utilise une batterie au lithium intégrée pour conserver le programme utilisateur dans la RAM lorsque l'alimentation est coupée. La durée de vie de la batterie est généralement de 5 ans dans des conditions normales de fonctionnement. Lorsque l'alarme de batterie (M8006) s'active, remplacez la batterie dans le délai spécifié dans le manuel du matériel FX3U pour éviter la perte du programme.
