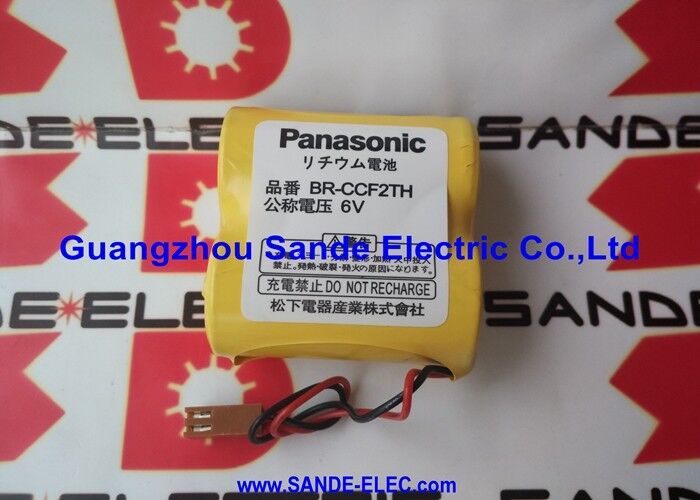

Panasonic BR-C PLC 6V 5000mAh batterie au lithium avec fil BR-CCF2TH BRCCF2TH

BR-CCF2TH. Batterie au lithium de 6V 5000mAh.

Les câbles et les connecteurs de l'interface éprouvée

Le BR-CCF2TH est livré avec des câbles terminant dans un connecteur la configuration d'interface qui définit la façon dont la batterie se connecte à son servo-amplificateur hôte FANUC Alpha.Ce type de borne est spécialement conçu pour l'environnement d'installation du servo-amplificateur:

Flexibilité sous vibration:Le fil conduit entre le bloc de cellules et le flex connecteur absorbant les vibrations mécaniques du fonctionnement de la machine-outil sans transmettre la contrainte vibratoire aux joints internes du bloc de cellules.Une connexion rigide directe risquerait la fatigue interne des cellules pendant des années d'exposition continue aux vibrations..

connecteur polarisé:Le connecteur moulé à 2 broches assure une polarité correcte ̇ il ne peut pas être inséré à l'envers.lieux mal éclairés pendant l'entretien.

Longueur définie du câble:The wire leads are sized for the standard depth of FANUC Alpha servo amplifier battery compartments — the cable length allows the cell pack to sit at the back of the compartment with the connector reaching the socket without excess cable that would need to be managed inside the compartment.

Principales spécifications

Évolution de la technologie des servo-batteries FANUC

Le BR-CCF2TH représente une génération antérieure dans l'évolution de la batterie servo de FANUC utilisant le format de cellule de taille C physiquement plus grand avant la transition ultérieure vers une taille 2/3A plus petite

les paires de four-pack (BR-2/3AGCT4A) et les paires de taille A (BR-AGCF2W):

Alpha ABS de première génération:Les servo-amplificateurs FANUC Alpha ABS (Absolute Positioning System) de la série A06B-6073, A06B-6079, A06B-6080, A06B-6096 ont été conçus avec des compartiments de batterie adaptés au groupe de cellules de taille C.Le format fil-plomb / connecteur de BR-CCF2TH était la batterie OEM originale pour ces entraînements.

Pourquoi la taille C a été choisie:Au moment de la conception du servo-amplificateur Alpha, le format C-size fournissait la combinaison de sortie de 6V et de haute capacité (5000 mAh) dans une batterie à un seul connecteur.L'interface connecteur fil-plomb permet le remplacement de la batterie sans outillage ni soudure, un critère important de service pour les entraînements qui devraient rester en production pendant 15 à 20 ans..

Avantage de capacité de taille C:Le contenu énergétique de 5000 mAh (30Wh) du BR-CCF2TH dépasse la capacité des paquets de format plus petit ultérieurs, ce qui prolonge la durée de la sauvegarde dans les installations avec plusieurs axes Alpha ou des périodes d'arrêt prolongées.

Où le BR-CCF2TH est encore utilisé

Trois décennies après leur introduction, les servo-amplificateurs FANUC Alpha sont toujours utilisés dans les anciennes machines-outils CNC dans le monde entier.fabricants de composantsLe BR-CCF2TH continue à desservir ces installations:

Maintenance CNC de l'atelier de travail:Older machining centres and turning centres with FANUC Alpha drives require BR-CCF2TH battery replacement as part of periodic CNC preventive maintenance — keeping absolute encoder positions valid through planned and unplanned shutdowns.

Prolongation de la vie des plantes:Les installations qui ont prolongé la durée de vie des machines-outils plus anciennes équipées de FANUC dépendent de la disponibilité du BR-CCF2TH pour les intervalles de maintenance planifiés.

Questions fréquentes

Q1: Pourquoi le BR-CCF2TH utilise-t-il des cellules de taille C plutôt que les plus petites cellules de taille A ou 2/3A utilisées dans les autres batteries FANUC?

The Alpha ABS amplifier battery compartment was designed for the C-size format when the Alpha drive was developed — before the subsequent miniaturisation of FANUC servo electronics that enabled smaller battery formats in later Beta and Alpha iSV productsLes cellules de taille C offrent l'avantage d'une capacité intrinsèque plus élevée (2500 mAh par cellule) par rapport aux cellules de taille A (1800 mAh) ou 2/3A (1200 mAh) ′′ à la même tension nominale de cellule de 3 V.

Q2: Le BR-CCF2TH peut-il être remplacé pendant le fonctionnement de la machine FANUC?

Avec le servo-amplificateur et le CNC allumé, l'alimentation de l'amplificateur maintient la mémoire du codeur ABS.Le connecteur fil-plomb peut être débranché et la nouvelle batterie connectée sans perdre les données de position absolue.Maintenez la connexion positive de la batterie tout au long de la période avoid toute période où la puissance de l'amplificateur et la batterie sont absentes simultanément.

Q3: Le BR-CCF2TH est-il interchangeable avec des servo-batteries FANUC plus petites comme le BR-AGCF2W?

BR-CCF2TH utilise des cellules de taille C dans un emballage physique différent de BR-AGCF2W (cellules de taille A).Les deux packs servent différentes familles d'amplificateurs FANUC avec différentes tailles de compartiments de batterie et différents besoins énergétiques. Le connecteur peut sembler similaire mais les corps de cellules sont de tailles différentes. Il ne convient qu'à la batterie spécifiée dans la documentation de maintenance de l'amplificateur FANUC.

Q4: Comment confirmer l'état de la batterie BR-CCF2TH avant un arrêt prévu?

Mesurez la tension de circuit ouvert de la batterie au connecteur avec un multimètre alors que vous êtes déconnecté de l'amplificateur.5V indique une fin de vie proche.L'historique d'alarme du FANUC CNC doit également être vérifié. Les entrées 9F de l'alarme de batterie indiquent que la batterie a déjà déclenché un avertissement de basse tension lors d'un fonctionnement précédent.
