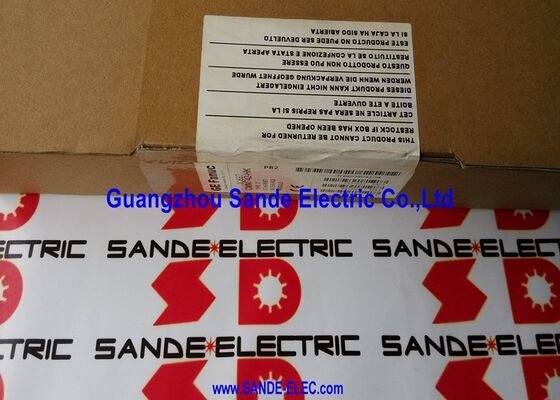

Module de sortie GE Fanuc 12/24 VDC 0,5 ampère 16 points IC694MDL740 IC694MDL74O IC-694MDL740

GE Fanuc IC694MDL740 | Module de sortie 12/24 V CC à 16 points série 90-30 — 0,5 A/point/2 A/commun/deux groupes de 8 points

16 points de sortie CC répartis en deux groupes indépendants

L'IC694MDL740 est un module de sortie transistor à 16 points pour l'automate série 90-30 de GE Fanuc. Les 16 sorties commutent des charges 12-24 V CC, divisées en deux groupes indépendants de 8 sorties partageant chacun une borne commune. Deux bornes communes distinctes signifient que les deux groupes peuvent être alimentés à partir de sources différentes ou commutés indépendamment – ​​utile dans les panneaux où un groupe contrôle des charges 24 V CC tandis que l'autre commute une tension ou un circuit différent.

Chaque sortie est évaluée pour 0,5 A en continu. La limite par commun de 2 A limite le courant simultané total que les huit sorties d'un groupe peuvent rassembler – quatre sorties à 0,5 A chacune, ou toute combinaison totalisant 2 A ou moins. Dans une armoire avec les 16 sorties pilotant des charges de bobine de 24 V CC (contacteurs, électrovannes, relais), calculez le courant simultané le plus défavorable par groupe et confirmez qu'il reste dans la limite commune de 2 A. Le dépassement provoque des dommages thermiques à l'étage de sortie même lorsque les points individuels se situent dans leur valeur nominale par point.

Spécifications clés

Compatibilité d'appel et de charge

La valeur nominale d'appel de 4,78 A pendant 10 ms correspond à la tolérance du module pour le courant de surtension momentané lors de la mise sous tension de charges capacitives ou de moteurs. Les électrovannes et les contacteurs produisent un bref appel lorsque leurs bobines sont alimentées pour la première fois. L'IC694MDL740 gère cet appel sans dommage ni faux déclenchement par surintensité, à condition que l'appel sur un point unique ne dépasse pas 4,78 A et que la limite continue par commun soit respectée.

La chute de tension de sortie maximale de 1 V aux bornes du transistor de sortie au courant nominal affecte la tension réelle délivrée à la charge. Avec une alimentation de 24 V avec une chute de 1 V, la charge voit un minimum de 23 V – acceptable pour les appareils de terrain standard de 24 V CC. Pour les charges nécessitant une tolérance de tension plus stricte, tenez compte de cette baisse dans la sélection des appareils de terrain.

FAQ

Q1 : Quel est le courant simultané maximum que les 16 sorties peuvent consommer en même temps ?

Chacun des deux groupes a une limite de 2 A par commun. Avec deux groupes indépendants, le module peut gérer jusqu'à 4 A de courant de sortie simultané total (2 A par groupe). En pratique, cela signifie que pas plus de 4 sorties par groupe ne peuvent être simultanément à leur maximum de 0,5 A. Calculez le courant de charge sur le terrain par groupe avant la mise en service.

Q2 : L'IC694MDL740 peut-il piloter directement des bobines de relais 24 V CC ?

Oui. Les bobines de relais standard 24 V CC consomment 50 à 200 mA, bien dans la limite nominale de 0,5 A par point. Connectez la bobine directement au point de sortie et au commun d'alimentation 24 V du champ. Ajoutez une diode de roue libre sur chaque bobine si elle n'est pas incluse dans le corps du relais : cela supprime le pic de tension lorsque la sortie s'éteint et protège le transistor de sortie.

Q3 : Que signifie en pratique la chute de tension de sortie de 1 V maximum ?

Le transistor de sortie a une tension de saturation allant jusqu'à 1 V lorsqu'il est conducteur. Avec une alimentation sur site de 24 V CC avec toutes les charges activées, la charge reçoit un minimum de 23 V. Pour la plupart des appareils de terrain industriels évalués à 12-24 V CC, cela se situe dans leur plage de fonctionnement. Si un appareil connecté nécessite la totalité du 24 V à ses bornes, la tension d'alimentation doit être ajustée à la hausse d'au moins 1 V pour compenser.

Q4 : Le module est évalué à 12-24 V CC. Les deux niveaux de tension peuvent-ils être utilisés simultanément sur le même module ?

Oui, étant donné que le module dispose de deux groupes de sorties indépendants, chacun avec sa propre borne commune, un groupe peut fonctionner à partir d'une source de 12 V CC tandis que l'autre fonctionne à partir d'une source de 24 V CC. Les deux groupes sont électriquement isolés l'un de l'autre au niveau de leurs bornes communes.

Q5 : Quels sont les signes d'un point de sortie IC694MDL740 défaillant ?

Un transistor de sortie défaillant sur un point produit un point qui est définitivement désactivé (circuit ouvert) ou allumé en permanence (défaillance par court-circuit). Les pannes d'arrêt permanent sont plus fréquentes. Testez avec l'automate en mode d'exécution et le point de sortie forcé — si la charge connectée ne s'active pas et que l'alimentation de terrain est confirmée présente à la borne commune, le transistor de sortie est en panne. Au niveau du module, un ensemble de points défaillants adjacents les uns aux autres peut indiquer un défaut de mode commun plutôt que des pannes de transistors individuels.
