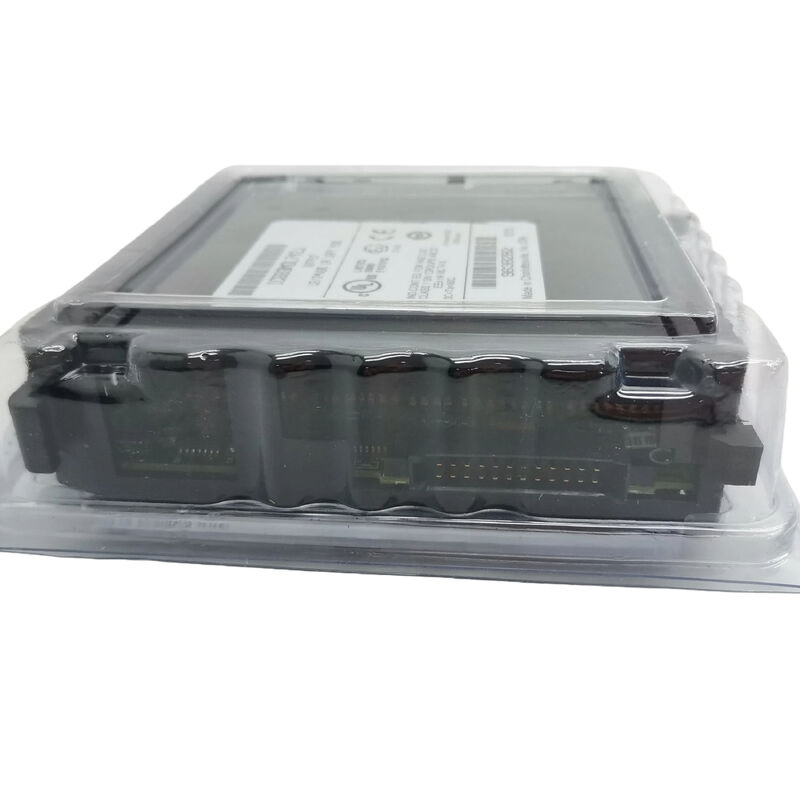

IC693MDL741∙ GE Fanuc série 90-30 Module de sortie en courant continu à 16 points 12/24VDC / 0,5A par point / logique négative / 2×8 groupes / 1500V Isolation

La logique négative ∙ Ce qu'elle signifie sur le terrain

Logique négative (enfoncement) signifie que chaque canal de sortie relie le côté négatif/commun de la charge au terminal de sortie du module.La tension d'alimentation positive provient de l'alimentation externe de l'utilisateur directement sur un côté de la chargeLorsque la sortie est activée, l'IC693MDL741 fournit un chemin de courant de la charge à travers le transistor de sortie vers le bus négatif

Ce dispositif d'enfoncement est la norme pour de nombreux dispositifs de champ de courant continu industriel dans les conventions de machines-outils japonaises et asiatiques.et les bobines de relais câblés pour les entrées de coulissage se connectent directement aux sorties de IC693MDL741 sans inversion de polaritéPour les charges d'approvisionnement (PNP), un relais interposant ou une variante de module différente est nécessaire.

L'alimentation en courant continu 12V ou 24V externe de l'utilisateur alimente tous les appareils de terrain.

Principales spécifications

Deux groupes de huit personnes

Les 16 points de sortie sont divisés en deux groupes égaux de 8.

• L'éclairage du câblage:Le groupe 0 (points 0 ̇7) et le groupe 1 (points 8 ̇15) se connectent à des communs d'alimentation distincts.
• Capacité actuelle:Chaque terminal commun prend en charge 2A maximum 8 sorties à 0,5A à pleine charge. Le terminal commun doit être classé pour la charge globale des 8 points de ce groupe dans les conditions les plus défavorables.
• Isolement de groupe:L'isolation de 500 V entre les deux groupes permet des potentiels d'alimentation externes différents pour les groupes 0 et 1, dans la limite d'isolation.ceci assure une séparation électrique sécuritaire entre les groupes.

Scénarios d'application

Le contrôle de la soupape magnétique sur une machine-outil:Le contrôleur de la série 90-30 gère 12 soupapes électromagnétiques pneumatiques (NPN, plongée) à travers un système de serrage de pièce.Les deux groupes de l'IC693MDL741 fournissent un contrôle séparé pour les circuits de fermeture gauche et droite avec un contrôle commun par groupe.

Contrôle du panneau d'indicateur:Seize feux d'indication de l'état sur un panneau de l'opérateur de la machine connecté aux 16 points de sortie.Les indicateurs LED du IC693MDL741 permettent à l'opérateur du HMI de vérifier la continuité du câblage de la lampe pendant la mise en service sans un instrument d'essai de lampe distinct..

Appareil à bobine de relais pour charges de courant élevé:L'IC693MDL741 entraîne 16 bobines de relais interposées (24VDC, coulissante). Les relais changent de contactors de moteur à courant plus élevé 240VAC.1 ¢0.3A.

Questions fréquentes

Q1: Quelle est la différence entre IC693MDL741 (logique négative) et IC693MDL740 (logique positive)?

L'IC693MDL740 utilise la logique positive (sourcing) ses sorties alimentent le courant du bus positif à la charge.L'IC693MDL741 utilise une logique négative (enfoncement) ¢ ses sorties fournissent un chemin de retour pour le courant de charge vers le bus négatifLe choix dépend entièrement de la convention de câblage du dispositif de terrain. Les dispositifs de terrain NPN utilisent le coulé (IC693MDL741); les dispositifs de terrain PNP utilisent l'approvisionnement (IC693MDL740).Vérifiez les spécifications du dispositif de terrain et les normes de câblage existantes avant de sélectionner.

Q2: L'IC693MDL741 peut-il être installé dans n'importe quelle fente d'une plaque de base de la série 90-30?

Oui. L'IC693MDL741 s'installe dans n'importe quelle fente d'E/S d'une plaque de base de la série 90-30. Le module n'est pas spécifique à la fente.La position de la fente détermine la cartographie des adresses E/S, pas la fonction de module.

Q3: Quelle source d'alimentation externe est nécessaire pour les circuits de terrain de l'IC693MDL741?

L'utilisateur doit fournir une source d'alimentation externe de 12 V ou 24 V CC pour les dispositifs de terrain. ¢ l'IC693MDL741 ne génère pas de puissance de terrain en interne.La tension d'alimentation externe doit rester dans la plage de fonctionnement du module: 12 à 24 V de courant continu, avec une tolérance de +20% et ¥15%, ce qui signifie que l'alimentation peut varier d'environ 10,2 V à 28,8 V et rester dans les spécifications.

Q4: Quels types de charges le IC693MDL741 peut-il conduire directement à 0,5A par point?

Les soupapes électromagnétiques (24VDC, courant de bobine de 0,1 à 0,4 A), les lampes d'indicateur et les LED (24VDC, jusqu'à 0,5 A), les bobines de relais (24VDC, 0,1 à 0,3 A) et les petites bobines de contacteur sont toutes dans la catégorie de 0,5 A.Pour les charges inductives (solénoïdes, les bobines de relais), ajouter des diodes de suppression à travers la bobine, le retrait de l'EMF lors de la déénergisation peut endommager le transistor de sortie sans suppression.5A nécessitent des relais interposés.

Q5: Les suffixes de révision (741C, 741E, 741F, 741G) sont-ils fonctionnellement équivalents?

Les suffixes de lettres (C, E, F, G) identifient les révisions matérielles de l'IC693MDL741.compatibilité avec les mêmes emplacements. Les révisions reflètent les mises à jour internes des composants ou de la fabrication tout en maintenant la rétrocompatibilité. Un remplacement de 741G dans un système qui utilisait auparavant un 741C ne nécessite aucun changement de programme.
