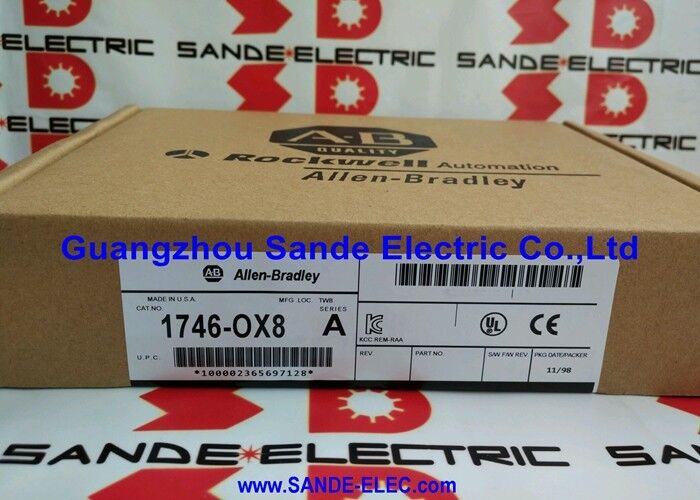

Le module de sortie de 1746-OX8 AB est le module 1746-0X8 1746OX8.

Allen-Bradley 1746-OX8 SLC 500 Module de sortie de relais isolé 8 points, 5A, 265VAC / 125VDC

Numéro de la partie:Pour les produits de l'annexe II, le numéro de série est le numéro de série.

Nom du fabricant:Rockwell Automation / Allen-Bradley (États-Unis d'Amérique)

Type de produit:Module de sortie numérique  Sorties de relais isolées

Plateforme:SLC 500

Points de sortie:8

Sorties de relais isolées pour le SLC 500

Le 1746-OX8 est le module de sortie de relais isolé de la famille Allen-Bradley SLC 500.Il fournit huit points de sortie de relais isolés individuellement ¥ chacun un contact normalement ouvert nominé à 5A continu, adapté à la commutation de charges allant jusqu'à 265 V AC ou 125 V DC.

La désignation "isolé" est le principal différenciateur entre les modules de sortie de relais 1746-OX8 et SLC 500 standard.Les points de sortie ont généralement une référence communeDans le 1746-OX8, chaque contact de relais est isolé de tous les autres points, il n'y a pas de référence commune entre points.Cet isolement permet à différents points de sortie de changer de charge à des tensions complètement différentes, différentes phases ou sources d'alimentation différentes d'un seul module.Une sortie contrôlant une soupape CC de 24V peut être placée à côté d'une sortie commutant une bobine de contacteur AC de 120V sur le même module sans aucun couplage électrique entre eux.

Cette capacité est essentielle dans le câblage de commande de la machine où différents types de charges – contactors, magnénoïdes, feux de pilotage,Les relais de signal fonctionnent à des tensions différentes et doivent être commandés à partir d'un ensemble compact d'E/S PLC.

Rating électrique dans le contexte

La classification 5A / 265V AC rend le 1746-OX8 directement adapté pour la commutation de bobines de contacteur de démarrage de moteur à trois phases (généralement 120V AC ou 240V AC), contacts auxiliaires de démarrage de moteur à pleine tension,et dispositifs pilotes sur les systèmes industriels d'alimentation standard nord-américains ou européensLa capacité de 125 V CC étend la même capacité aux circuits de commande en courant continu, communs dans les équipements d'usine plus anciens, les interrupteurs et les systèmes de climatisation.

Principales spécifications

Questions fréquentes

Q1: Une sortie de relais sur le 1746-OX8 ne parvient pas à alimenter sa charge même si le programme SLC affiche le bit de sortie comme ON.

Avec le bit de sortie confirmé ON dans le processeur, vérifiez l'état de propulsion du relais en mesurant la tension à travers les bornes de sortie avec la charge déconnectée.Si la tension apparaît (le contact est ouvert alors qu'il devrait être fermé), le circuit de la bobine de relais à l'intérieur du module est alimenté mais le contact a échouéVérifiez que le module est correctement installé et que l'adresse de la fente dans le programme correspond à la fente physique.

Q2: Le 1746-OX8 est arrêté. Le 1746-OW16 (16-point de sortie de relais) peut-il le remplacer?

Le 1746-OW16 fournit 16 sorties de relais mais utilise un arrangement de retour commun. Les sorties partagent un terminal commun plutôt que d'être complètement isolées.Si l'application s'appuie sur l'isolation par point du 1746-OX8 pour basculer les charges à différentes tensions du même moduleConfirmez les exigences d'isolation de l'application avant de choisir une alternative.

Q3: Plusieurs relais de sortie sur le 1746-OX8 sont soudés fermés (contacts coincés).

Les contacts soudés résultent d'un courant d'entrée excessif lors de la commutation, généralement de charges moteurs sans suppression de surtension, ou de charges capacitives qui absorbent un courant de pointe très élevé lors de l'allumage.La classification continue 5A s'applique aux charges résistives; les charges inductives ou moteurs au démarrage peuvent momentanément tirer 5×10 fois leur courant de fonctionnement.Installer des surtensions sur les charges inductives et examiner le profil du courant de charge par rapport au courant nominal de démarrage/d'arrêt du module.

Q4: Le support SLC 500 avec le 1746-OX8 est dans un environnement à fortes vibrations.

Le châssis SLC 500 doit être fixé au panneau avec tout le matériel de montage à couple conforme aux spécifications. Vérifiez que les onglets de verrouillage du module E/S sont activés.Les contacts de relais peuvent développer des connexions intermittentes en raison du mouvement du connecteur vérifier que toutes les connexions de terminaux de câblage de terrain sont correctement tournées, en particulier sur les circuits de sortie transportant du courant de charge.

Q5: D'où provient le 1746-OX8 qui n'est plus fabriqué?

Les détaillants de pièces détachées spécialisés Rockwell Automation/SLC 500 et les fournisseurs industriels de PLC de l'après-vente détiennent des stocks boursiers.Confirmer la désignation 1746-OX8 spécifiquement pour les modules de sortie de relais adjacents (OW16).Pour les unités réaménagées, il est conseillé de procéder à un essai fonctionnel sur un support SLC 500 avant l'acceptation.
