A02B-0309-C001 Unité d'entrée/sortie Fanuc A02B0309C001 AO2B-O3O9-COOI

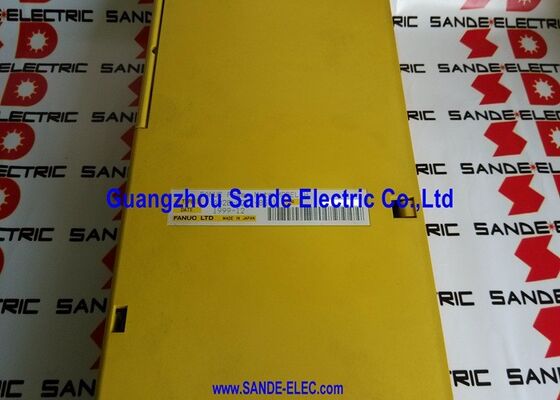

PANNEAU CONNECTEUR UNITÉ E/S FANUC A02B-0309-C001 — Interface E/S de machine CNC série 30i / 31i / 32i

Numéro de pièce : A02B-0309-C001

Fabricant : FANUC Ltd. (Japon)

Type de produit : Panneau connecteur d'unité E/S — Interface de signal machine

Série de produits : A02B-0309

E/S machine au niveau du panneau

Le A02B-0309-C001 est le panneau connecteur de l'unité d'E/S pour les CNC FANUC série 30i/31i/32i — l'ensemble d'interface qui connecte les signaux de terrain de la machine à l'autobus de communication I/O Link i du CNC. Ce panneau fournit les points de terminaison de câblage physique pour les entrées et sorties numériques de la machine : les interrupteurs de fin de course, les commandes d'électrovanne, les sorties de relais, les interverrouillages de changement d'outil, les signaux d'orientation de broche, le contrôle du liquide de refroidissement et les entrées du panneau opérateur se connectent tous à ce niveau.

Dans l'architecture 30i/31i/32i de FANUC, I/O Link i est l'autobus série à haute vitesse qui transporte toutes les données d'E/S machine entre les panneaux d'unités d'E/S et le contrôleur CNC. Le A02B-0309-C001 se trouve à l'extrémité terrain de cet autobus — c'est le panneau où le câblage de la machine se connecte, et I/O Link i gère tout le transfert de données vers le CNC via une connexion optique ou électrique série. Cette approche permet de raccourcir le câblage dans l'armoire de la machine et de rendre la transmission des données vers le CNC propre.

La série A02B-0309 englobe plusieurs configurations de panneaux pour la plateforme 30i/31i/32i — la variante spécifique détermine le nombre de points d'E/S, le type de connecteur et l'affectation du groupe d'E/S. La variante C001 sert une configuration de points d'E/S définie au sein de cette série.

I/O Link i vs I/O Link

Le A02B-0309-C001 utilise le I/O Link i de FANUC — le successeur à haute vitesse de l'I/O Link original utilisé dans les systèmes 16i/18i/21i. I/O Link i offre un débit de transfert de données plus élevé et prend en charge plus de points d'E/S par segment de bus, correspondant aux exigences de performance plus élevées de la plateforme 30i/31i/32i. Les panneaux I/O Link i ne sont pas directement compatibles avec les systèmes I/O Link d'origine — les deux protocoles de bus sont électriquement et temporellement incompatibles.

Spécifications clés

FAQ

Q1 : Le CNC série 30i affiche une alarme de communication I/O Link i sur un groupe de panneaux spécifique. Le A02B-0309-C001 se trouve dans ce groupe. Que faut-il vérifier en premier ?

Vérifiez le câble de connexion I/O Link i entre le CNC et le panneau — un connecteur desserré ou un câble endommagé est la cause la plus fréquente des alarmes de communication de bus. Vérifiez également que l'alimentation 24V du panneau est conforme aux spécifications. Si l'alimentation et les connexions du câble sont confirmées bonnes, réinsérez le panneau dans son montage et cyclez l'alimentation. Si l'alarme persiste, le panneau est défectueux.

Q2 : Le remplacement du A02B-0309-C001 nécessite-t-il des modifications de paramètres CNC ?

Non. Le panneau connecteur de l'unité d'E/S ne contient aucun paramètre CNC. Tous les paramètres d'affectation des E/S résident dans la SRAM du CNC et le programme PMC. Après un remplacement de panneau identique, le CNC reprend son fonctionnement normal des E/S avec sa configuration de paramètres existante.

Q3 : La machine est restée inactive pendant deux ans. Le A02B-0309-C001 est suspecté de causer des erreurs d'E/S intermittentes après le redémarrage. Que faut-il inspecter ?

Inspectez toutes les connexions des bornes de câblage de terrain pour détecter l'oxydation et le desserrage — deux ans d'inactivité provoquent une oxydation des surfaces de contact sur les bornes du panneau et les cosses de câblage. Vérifiez le connecteur I/O Link i pour la contamination. Si les défauts dépendent de la température (apparaissant après que le panneau se soit réchauffé), la dégradation des condensateurs électrolytiques sur le circuit imprimé du panneau est la cause probable.

Q4 : Un panneau d'E/S 30i (série A02B-0309) peut-il remplacer un panneau d'E/S 18i (série A03B-0807) dans la même machine ?

Non. Le 30i utilise I/O Link i ; le 18i utilise I/O Link. Ce sont des protocoles de bus différents avec des interfaces physiques et des temporisations différentes. Les panneaux A02B-0309 nécessitent un hôte CNC série 30i/31i/32i. La substitution entre plateformes nécessite une refonte de l'architecture du système d'E/S.

Q5 : Où est sourcé le A02B-0309-C001 ?

Les entreprises spécialisées dans les pièces de rechange CNC FANUC et les revendeurs de pièces d'E/S industrielles stockent les panneaux de la série A02B-0309 pour les systèmes série 30i/31i/32i. Confirmez spécifiquement la variante C001 avant de commander — d'autres variantes de la même série ont des nombres de points d'E/S ou des configurations de connecteurs différents. Demandez une confirmation de test fonctionnel avant d'accepter toute unité d'échange.
