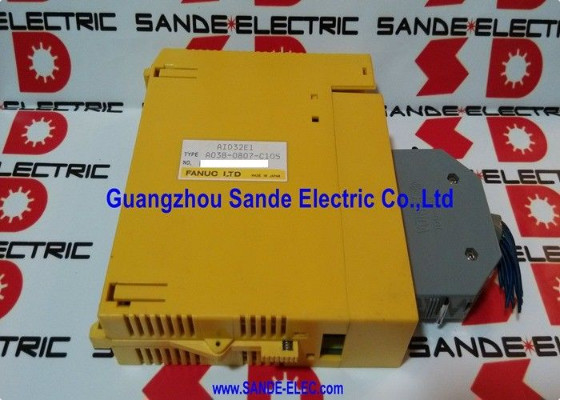

A03B-0819-C106 Fanuc AID32F1 Module d'entrée A03B0819C106 AO3B-O8I9-CIO6

FANUC A03B-0819-C106 | Module d'entrée numérique CC 32 points AID32F1 — 12/24 V CC/état LED/système d'E/S CNC/robotique

Numéro de pièce :A03B-0819-C106

Fabricant:FANUC Corporation (Japon)

Type de produit :Module d'entrée numérique — 32 points

32 entrées numériques pour la CNC FANUC et le système d'E/S du robot

L'A03B-0819-C106 est le module d'entrée numérique modèle AID32F1 pour le système d'E/S distribuées A03B-0819 de FANUC — l'architecture d'E/S modulaire utilisée dans les systèmes d'usinage CNC FANUC et les contrôleurs de robot FANUC. Chaque module se branche sur une unité de fond de panier (ABU05A ou ABU10A) qui se connecte à la CNC ou au contrôleur de robot en tant qu'esclave sur le bus E/S.

Trente-deux points d'entrée numériques lisent l'état des appareils de terrain (interrupteurs de fin de course, capteurs de proximité, pressostats, boutons-poussoirs, relais de verrouillage et signaux de retour connectés aux servos) et signalent leurs états au PMC de la CNC ou au programme système du contrôleur du robot. La désignation AID32F1 identifie ce module comme un type d'entrée à 32 points au sein de la famille de modules A03B-0819.

Chacun des 32 points d'entrée dispose d'un indicateur LED dédié sur la face du module. Ces LED s'allument lorsque l'entrée correspondante est à l'état ON – pilotées par un signal 12 V ou 24 V CC provenant de l'appareil de terrain. Ce réseau de LED par point est le premier outil de mise en service et de diagnostic des pannes : sans compteur ni logiciel de surveillance PLC, un installateur peut vérifier que chaque capteur délivre un signal au module en lisant directement les voyants lumineux du module.

L'acceptation d'entrée double tension 12 V/24 V couvre la gamme de sorties de capteurs et de commutateurs CC courantes dans les installations de machines-outils et de robots modernes, évitant ainsi la nécessité de faire correspondre avec précision les tensions d'alimentation.

Spécifications clés

A03B-0819 Architecture du système d'E/S

L'A03B-0819-C106 est un module au sein d'un système d'E/S plus large. Un nœud complet nécessite un fond de panier (ABU05A ou ABU10A), un module d'alimentation (A03B-0819-C011 / AIF01A) et la combinaison sélectionnée de modules d'entrée et de sortie. Les types de modules courants de la même famille comprennent les modules de sortie numérique, les modules analogiques et d'autres variantes d'E/S. Le module d'entrée AID32F1 s'insère dans n'importe quel emplacement disponible du fond de panier aux côtés d'autres modules du même nœud.

FAQ

Q1 : Quelle est la différence entre A03B-0819-C106 (AID32F1) et A03B-0819-C111 (AID32H1) ?

Les deux sont des modules d'entrées numériques à 32 points de la série A03B-0819. Les suffixes F1 et H1 identifient différentes spécifications de circuit d'entrée, généralement liées au courant d'entrée, au temps de filtrage ou aux caractéristiques de conditionnement du signal. Confirmez quelle variante est installée dans la machine à partir de l'étiquette du module avant de commander un remplacement. Les deux types s'adaptent aux mêmes emplacements de fond de panier.

Q2 : Le module A03B-0819-C106 peut-il être remplacé par une alimentation appliquée au fond de panier ?

Les modules d'E/S A03B-0819 de FANUC sont remplaçables à chaud dans les systèmes où le fond de panier et le module d'alimentation prennent en charge cette fonction. Confirmez à partir de la documentation de l'unité d'E/S FANUC pour le contrôleur spécifique si le remplacement à chaud est pris en charge. Si ce n’est pas confirmé, mettez le fond de panier hors tension avant d’insérer ou de retirer un module d’E/S.

Q3 : Les 32 entrées du module indiquent OFF mais les appareils de terrain sont confirmés actifs. Où est la faute ?

Vérifiez l'alimentation d'entrée (commun 12 V ou 24 V CC) du module — si la borne commune a perdu l'alimentation, les 32 entrées sont simultanément lues sur OFF, quel que soit l'état de l'appareil de terrain. Vérifiez la tension à la borne d'entrée d'alimentation du module. Si l'alimentation est confirmée, vérifiez le câblage entre chaque appareil de terrain et les bornes d'entrée du module. Une condition d'arrêt simultané est plus probablement un problème d'alimentation ou de câblage qu'une panne de module.

Q4 : La LED d'une entrée est allumée mais la CNC PMC n'enregistre pas l'entrée. Que faut-il vérifier ?

Si la LED est allumée, le circuit d'entrée du module reçoit correctement le signal 12/24 V CC. Le problème vient probablement de l'attribution de l'adresse d'E/S : le PMC lit peut-être une adresse d'E/S différente de celle du module. Vérifiez la configuration du mappage d'E/S dans la CNC ou le contrôleur de robot pour confirmer que la position de l'emplacement du module correspond à l'adresse PMC attendue. Vérifiez également que le fond de panier est reconnu par le contrôleur sur le bus d'E/S.

Q5 : D'où provient l'A03B-0819-C106 ?

Grâce au marché secondaire du module d'E/S FANUC : revendeurs de pièces CNC et de robots FANUC, fournisseurs excédentaires testés et services de réparation. Le système A03B-0819 est utilisé dans un grand nombre d'installations CNC et de robots FANUC, ce qui garantit une bonne disponibilité sur le marché secondaire. Confirmez A03B-0819-C106 (AID32F1) spécifiquement à partir de l'étiquette du module installé avant de commander.
