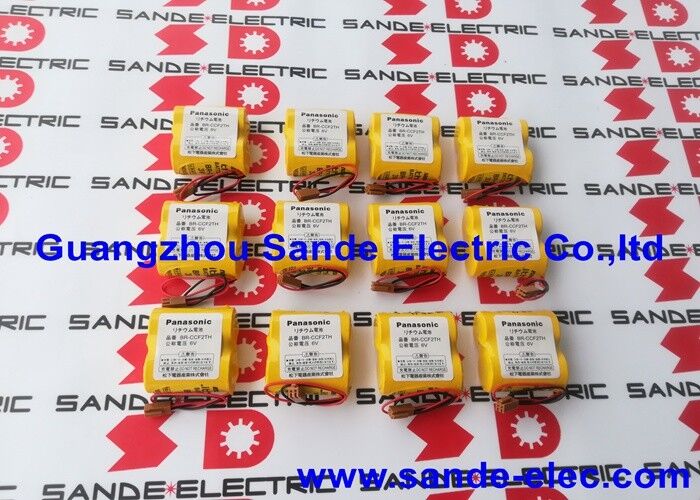

Batterie Panasonic BR-CCF2TH BRCCF2TH

BR-CCF2TH | Batterie au lithium Panasonic 6 V 5 Ah — 2 cellules de taille C / Sauvegarde servo FANUC Alpha ABS / Connecteur JAE marron

Pack lithium taille C pour servomoteur de secours haute capacité

La BR-CCF2TH est la double batterie au lithium de taille C de Panasonic pour la sauvegarde ABS (Absolute Positioning System) du servoamplificateur FANUC Alpha — la variante la plus grande capacité de la gamme de batteries pour encodeurs absolus FANUC Alpha. Deux cellules BR Panasonic de taille C en série produisent 6 V à 5 000 mAh — une réserve d'énergie nettement plus importante que les plus petits packs 2/3 A ou A utilisés dans d'autres systèmes d'asservissement FANUC.

Le système d'asservissement FANUC Alpha nécessite la capacité plus élevée du pack de taille C pour conserver les données de position de l'encodeur ABS pendant des périodes d'arrêt prolongées de la machine : arrêts prolongés de l'usine, week-ends prolongés ou périodes de maintenance pendant lesquelles la CNC peut être sans alimentation pendant des semaines ou des mois.

Spécifications clés

FANUC Alpha ABS — Ce que protège le BR-CCF2TH

Le circuit de positionnement absolu (ABS) du système d'asservissement FANUC Alpha maintient les données de position des axes en continu, y compris lorsque l'alimentation de la CNC est coupée. Le BR-CCF2TH fournit au compteur de position et à la mémoire de l'encodeur le courant de veille de 6 V nécessaire pour maintenir ces données de position absolue pendant les périodes de mise hors tension.

Sans batterie :À la prochaine mise sous tension, la CNC ne peut pas lire la position absolue à partir de l'encodeur — une course de référence (homing) est requise avant qu'un mouvement d'axe ne soit autorisé. Pour les machines multi-axes, cela ajoute un temps considérable à chaque séquence de mise sous tension.

Avec BR-CCF2TH :La position absolue est conservée pendant les périodes de mise hors tension tant que la batterie reste chargée — la CNC lit la position actuelle de l'axe directement à la mise sous tension, aucune prise d'origine n'est requise.

Scénarios d'application

Alarme de batterie ABS du servo Alpha :L'axe servo Alpha d'une CNC FANUC affiche une alarme de batterie ABS. Le BR-CCF2TH (A98L-0001-0902) est remplacé lors de la maintenance planifiée — positions absolues du codeur conservées sur tous les axes, course de référence éliminée au redémarrage.

Préparation à l’arrêt prolongé de l’usine :Avant un arrêt de trois semaines à l'échelle de l'installation, la maintenance vérifie l'état de la batterie du BR-CCF2TH sur tous les servoamplificateurs Alpha, garantissant ainsi l'absence d'épuisement de la batterie ABS pendant la période de mise hors tension prolongée.

FAQ

Q1 : Quelle alarme FANUC indique que le BR-CCF2TH doit être remplacé sur un servo Alpha ?

La CNC génère une alarme de batterie liée à l'ABS (généralement l'alarme 9F pour la série Alpha, ou une alarme système indiquant une tension de batterie faible sur l'axe concerné) — apparaissant à la mise sous tension lorsque la tension descend en dessous du seuil de détection. Remplacez-le au moment de l'alarme pour éviter de perdre les positions de l'encodeur absolu.

Q2 : Le BR-CCF2TH peut-il être remplacé lorsque la CNC est sous tension ?

Oui. Avec la CNC et le servo sous tension, l'alimentation de l'amplificateur maintient la mémoire de l'encodeur ABS — le BR-CCF2TH peut être déconnecté et remplacé sans perte de données de position. Connectez la nouvelle batterie avant de débrancher l'ancienne si possible. Le remplacement avec mise hors tension risque une perte de position absolue si l'écart dépasse le temps de maintien du codeur.

Q3 : Quelle est la différence entre le BR-CCF2TH et le plus petit BR-AGCF2W utilisé dans d'autres systèmes servo FANUC ?

Le BR-CCF2TH utilise 2 cellules de taille C pour 5 000 mAh à 6 V — le pack de plus grande capacité pour les servoamplificateurs FANUC Alpha ABS nécessitant une durée de sauvegarde plus longue. Le BR-AGCF2W utilise 2 cellules de taille A pour environ 1 800 mAh à 6 V — pour les amplificateurs de la série Beta ayant des exigences de capacité inférieures. Les deux utilisent la chimie Panasonic BR et des connecteurs marron JAE, mais les tailles physiques et les systèmes FANUC qu'ils desservent diffèrent.

Q4 : Quelle est la durée de conservation d’un BR-CCF2TH inutilisé ?

Environ 10 ans à température ambiante. Les cellules Li-CFₓ de la série BR Panasonic ont un faible taux d'autodécharge : un BR-CCF2TH inutilisé conserve la majorité de sa capacité de 5 Ah sur une décennie de stockage. Vérifiez la date de fabrication lorsque vous utilisez le stock stocké – remplacez toute batterie portant la marque de 10 ans, quel que soit son état visuel.
