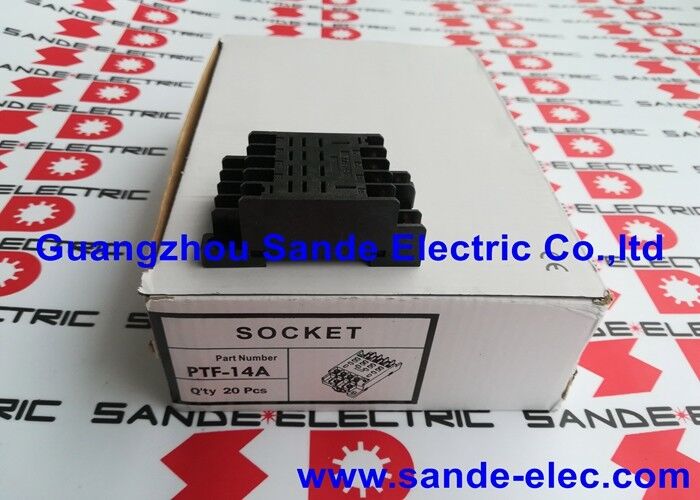

Le système de connexion OMRON PTF-14A PTF14A

Omron PTF-14A. Une prise de relais à 4 pôles pour la série Omron LY.

Conçu spécialement pour l'Omron LY4

Le PTF-14A est la prise de relais DIN à 14 broches d'Omron pour la série de relais à 4 pôles LY4.Il gère l'interface mécanique et électrique entre le relais et le panneau ̇ le relais se branche de l'avant, le câblage de champ se connecte aux terminaux de vis de la prise, et le relais peut être remplacé sans perturber le câblage.

La prise est montée sur un rail DIN standard de 35 mm et peut également être montée directement sur le panneau.Cela le rend compatible à la fois avec les constructions modernes de panneaux basés sur des rails DIN et les anciennes conceptions de panneaux où les composants sont vissés directement sur une plaque arrière.

La conception du terminal de protection des doigts recouvre la zone du terminal de vis pour réduire le risque de contact accidentel avec les terminaux en marche pendant l'installation, l'inspection ou le remplacement du relais.Le relais insère et verrouille dans le corps de la prise; le pinceau ou la prise de prise le retient contre les vibrations.

Principales spécifications

DIN Rail contre montage de panneau même prise, deux options

Le PTF-14A s'accroche à un rail DIN standard de 35 mm × 7,5 mm sans outils. Pour le montage du panneau, la prise comprend des trous de montage du panneau.Les deux méthodes de montage utilisent le même corps de prise et fournissent le même accès à la borne..

Cette double capacité de montage est importante dans les panneaux où l'espace du rail DIN est limité ou où les positions spécifiques des relais sont dictées par la disposition du panneau plutôt que par la disponibilité du rail.

Installation et remplacement des relais

Le relais LY4 s'insère dans la prise PTF-14A de l'avant. Les broches d'alignement empêchent une orientation incorrecte. Le mécanisme de rétention maintient le relais contre les vibrations.lâcher le clip de rétention, tirez le relais tout droit, et insérez le câblage de remplacement sur la prise.

Cette procédure de remplacement sans perturbation du câblage est le principal avantage de maintenance de l'architecture de prise et relais par rapport aux relais directement câblés dans les panneaux de la machine.

Questions fréquentes

Q1: Quels types de relais sont compatibles avec le PTF-14A?

Le PTF-14A est conçu pour le relais Omron LY4 à 4 pôles (14-pins).La prise accepte n'importe quelle variante de LY4 indépendamment de la tension de la bobine. Le câblage des bornes d'alimentation de la prise détermine l'alimentation de la bobine.

Q2: Le PTF-14A peut-il être utilisé avec les relais Omron LY2?

Non. Le LY2 est un relais à 8 broches à 2 pôles nécessitant une prise à 8 broches (PYF08A ou similaire).Les deux types de prises sont physiquement différents et ne sont pas interchangeables.

Q3: Le PTF-14A inclut-il le pinceau DIN?

Le PTF-14A est conçu pour un montage direct sur rails DIN de 35 mm avec un clip intégré.le corps de la prise comprend des trous de vis à panneau de sérieLes deux méthodes de montage sont disponibles sans accessoires.

Q4: Comment les câbles de champ sont-ils connectés au PTF-14A?

Les câbles de champ se connectent aux terminaux de vis sur le corps du PTF-14A. Les vis de terminal acceptent les tailles de fil standard utilisées dans le câblage du panneau de commande (généralement 0,5 à 2,5 mm2).Resserrer les vis de terminaison au couple spécifié dans la documentation PTF-14A.

Q5: Quelle est la capacité actuelle de la prise PTF-14A?

Les positions de contact et de borne de la prise PTF-14A doivent être capables de gérer le courant de contact nominal du relais LY4, généralement 5A à 250 VAC pour le relais LY4.Confirmer le courant nominal du terminal de la prise à partir de la fiche de données Omron PTF-14A avant utilisation au courant nominal maximal du relais.
