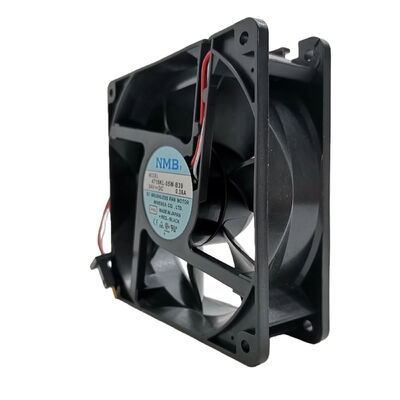

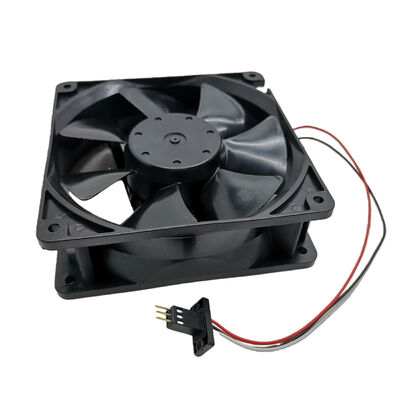

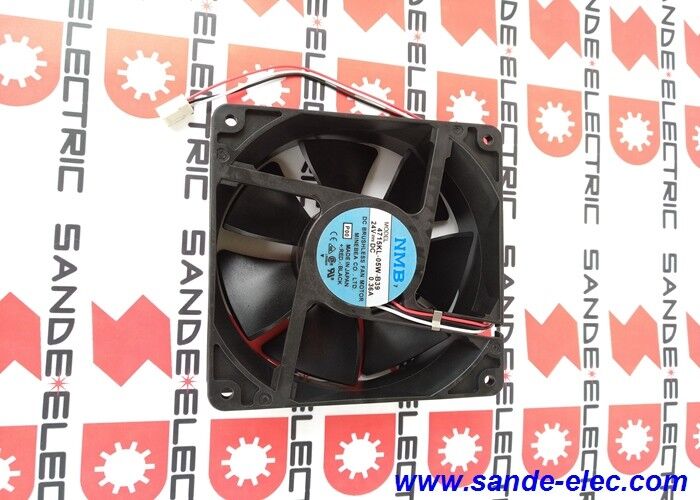

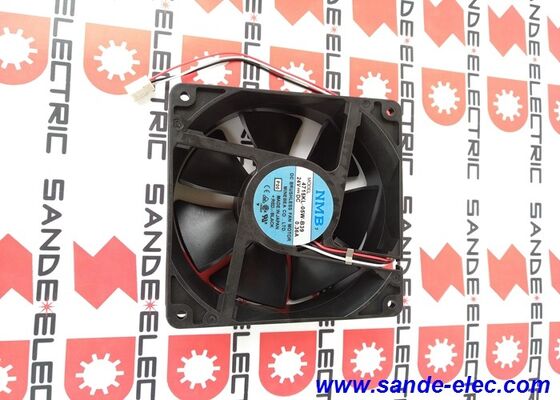

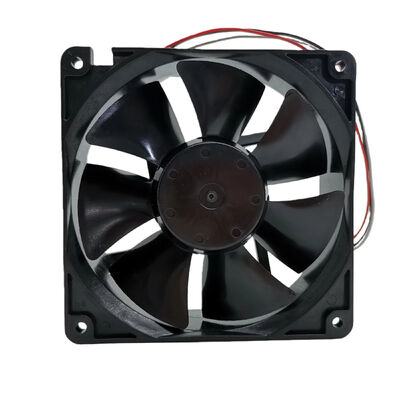

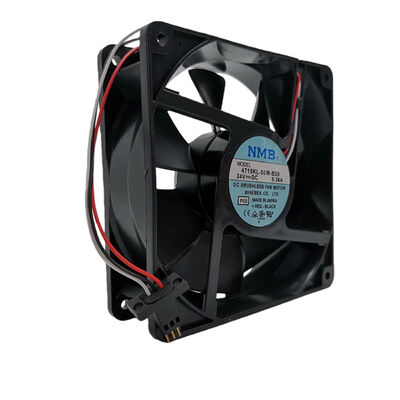

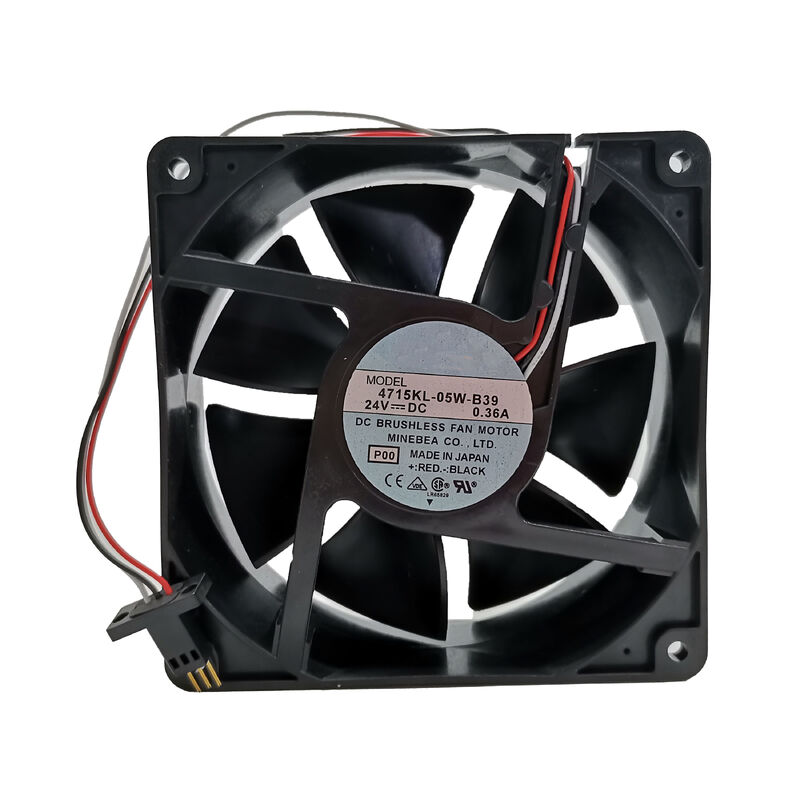

Nouveau ventilateur de refroidissement 4715KL-05W-B39 NMB-MAT 24vdc 0,40A

4715KL-05W-B39 NMB Minebea Ventilateur de refroidissement à courant continu de 24V 119mm / 108 CFM / 2950 RPM / Roulement à billes / Alarme à 3 fils / FANUC CNC

NMB ventilateur industriel à courant continu de 24 V avec signal d'alarme de rotor verrouillé

Le 4715KL-05W-B39 est un ventilateur de refroidissement axial à courant continu de 24 V de NMB Technologies un ventilateur industriel de 119 mm fournissant un flux d'air de 108 CFM à 2950 tr/min avec un signal d'alarme de rotor verrouillé par le troisième fil.Ce n' est pas un simple ventilateur à deux fils.: le câble de signal d'alarme permet au système hôte de détecter une défaillance du ventilateur et de générer une panne avant que l'équipement qu'il refroidit n'atteigne la température critique.

L'alimentation en courant continu de 24 V correspond à la distribution d'alimentation de l'armoire de commande industrielle, la même alimentation de 24 V utilisée pour les PLC, les capteurs et l'électronique de commande,éliminant le besoin d'une tension d'alimentation dédiée pour le ventilateur de refroidissement.

Principales spécifications

Signal d'alarme à trois fils  Détection de défaillance du ventilateur

Le troisième fil du 4715KL-05W-B39 fournit un signal d'alarme de rotor verrouillé la caractéristique qui distingue ce ventilateur des ventilateurs de refroidissement de base à deux fils:

Comment ça marche:Le fil de signal d'alarme produit un signal logique (généralement à collecteur ouvert) qui pulse à une fréquence proportionnelle à la vitesse du ventilateur.Lorsque la vitesse du ventilateur tombe en dessous d'environ 50% de la vitesse nominale (en raison d'une défaillance du roulement), le régulateur détecte le changement de signal et peut générer une défaillance ou un avertissement du système.

Détection précoce des défaillances:L'échec du roulement dans les ventilateurs progresse généralement progressivement. L'usure initiale du roulement entraîne une réduction de la vitesse avant une défaillance complète.L'alarme à 3 fils permet au contrôleur du système de détecter cette dégradation et déclencher une alerte de maintenance avant une panne catastrophique du ventilateur provoque une surchauffe du système.

L'intégration CNC de FANUC:FANUC CNC controls and servo drive modules with the FANUC A90L-0001-0509 fan reference use the alarm signal output to generate fan fault alarms — alerting operators to schedule maintenance before heat-related damage occurs.

Applications

FANUC CNC et servo-entraînement de refroidissementRemplacement des ventilateurs dans les armoires de commande FANUC faisant référence à A90L-0001-0509

Pour les appareils à commande électriqueVentilateurs de refroidissement à 24 V dans les armoires VFD, les boîtiers des servo-amplificateurs et les panneaux de commande d'automatisation nécessitant un refroidissement contrôlé par alarme.

Équipement de serveur et de télécommunications:Équipement de réseau et châssis de serveur à haute performance nécessitant des ventilateurs en courant continu de 24 V avec détection du rotor verrouillé.

Automatiseurs industriels:Armoires PLC, matériel SCADA et systèmes informatiques industriels nécessitant un refroidissement surveillé.

Questions fréquentes

Q1: À quoi se connecte la sortie du signal d'alarme de 4715KL-05W-B39?

Le signal d'alarme se connecte à une entrée numérique sur l'entraînement ou le contrôleur. L'entrée surveille la sortie d'impulsion du ventilateur.Les amplificateurs FANUC avec la référence de ventilateur A90L-0001-0509 disposent d'une entrée d'alarme de ventilateur dédiée qui lit le signal du troisième filSi la fréquence d'impulsion tombe en dessous du seuil indiquant une défaillance du ventilateur, le lecteur génère un code d'alarme du ventilateur.un circuit de surveillance séparé du ventilateur (compteur ou convertisseur de fréquence en tension) peut traiter le signal.

Q2: Le 4715KL-05W-B39 peut-il être utilisé comme ventilateur à deux fils en laissant le fil d'alarme déconnecté?

Oui, le ventilateur fonctionnera normalement avec seulement les fils V+ et V− connectés. Le troisième fil peut être laissé non connecté (flottant) sans affecter le fonctionnement du moteur du ventilateur.la déconnexion du fil d'alarme élimine la capacité de détection de défaillance du ventilateur, et la surchauffe de l'équipement se produira sans avertissement.

Q3: Quelle plage de température ambiante s'applique à 4715KL-05W-B39?

La classe B39 fonctionne de -10°C à +70°C (intervalle B10 à B40). The B39 operating temperature range accommodates industrial drive cabinet ambient temperatures up to 70°C — which may occur in poorly ventilated enclosures or in high ambient temperature industrial environments- Vérifiez dans le manuel d'installation que la température ambiante de la cabine reste dans cette plage.

Q4: Comment le 4715KL-05W-B39 (DC, 108 CFM) se compare-t-il au 4715PS-20T-B30 (AC, 102 CFM) dans le même cabinet?

Les deux sont des ventilateurs de 120 mm avec un débit d'air similaire (108 vs 102 CFM), différant principalement par la tension d'alimentation (24V CC vs 200V AC).le ventilateur AC nécessite une alimentation directe de 200 VLe choix dépend de la tension d'alimentation disponible dans le boîtier et de la nécessité de surveiller l'alarme du ventilateur.le DC 4715KL avec surveillance d'alarme est préférable pour les équipements critiques.
