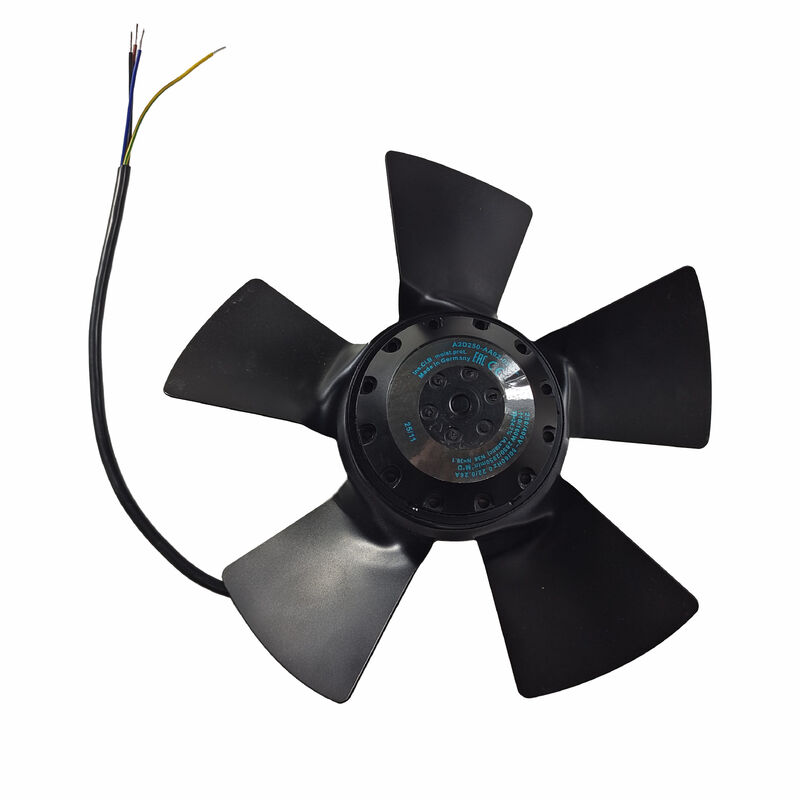

A2D250-AA02-02 Ventilateur de refroidissement axiale tout neuf

L'A2D250-AA02-02 est un ventilateur axial CA triphasé de 250 mm d'ebm-papst, l'un des principaux fabricants mondiaux de ventilateurs et de moteurs pour les applications industrielles, de CVC et de refroidissement d'équipements. Construit autour du moteur M2D068-DF, ce ventilateur fonctionne à partir d'une alimentation triphasée de 400 V avec connexion en étoile, délivrant un débit d'air important avec une consommation d'énergie relativement faible.

Les performances du ventilateur en fonction de la fréquence (fonctionnement à 50 Hz ou 60 Hz) le rendent adapté au déploiement sur une infrastructure électrique régionale à 50 Hz (Europe, Asie) et 60 Hz (Amériques) avec des différences de performances prévisibles et documentées.

La conception du moteur triphasé 400 V de l'A2D250-AA02-02 offre des avantages opérationnels par rapport aux moteurs de ventilateur monophasés dans les environnements industriels :

• Couple d'auto-démarrage :Les moteurs à induction triphasés génèrent un couple de démarrage inhérent à partir du champ magnétique rotatif créé par l'alimentation déphasée, éliminant ainsi le besoin de condensateurs de démarrage ou d'enroulements auxiliaires.
• Livraison de couple plus fluide :Les moteurs triphasés produisent un couple de sortie plus fluide et plus constant que les moteurs monophasés, ce qui entraîne des vibrations plus faibles dans l'ensemble ventilateur.
• Compatibilité des alimentations industrielles standards :Le 400 V triphasé est la tension de distribution industrielle standard dans la majeure partie de l'Europe, dans certaines parties de l'Asie et dans de nombreuses installations industrielles dans le monde, permettant une connexion directe sans équipement de conversion de tension supplémentaire.

• Refroidissement des armoires industrielles :Refroidissement d'armoires électriques et d'appareillages de commutation de grande taille où un volume de flux d'air élevé à une pression statique modérée est nécessaire pour éliminer la chaleur de l'électronique de puissance densément emballée.
• Unités de traitement d’air CVC :Ventilateurs pour systèmes de ventilation et de traitement de l'air des bâtiments dont le format axial triphasé de 250 mm fournit la capacité de débit d'air nécessaire aux systèmes de circulation d'air commerciaux et industriels.
• Refroidissement des équipements de traitement :Applications de refroidissement à air pulsé d'équipements de processus industriels, de systèmes de séchage et d'échangeurs de chaleur utilisant des moteurs de ventilateur triphasés intégrés au circuit de refroidissement de l'équipement.
• Systèmes de refroidissement du générateur et du moteur :Applications de ventilateurs de refroidissement auxiliaires dans les groupes électrogènes industriels et les systèmes de refroidissement des moteurs nécessitant des moteurs de ventilateur triphasés robustes et fonctionnant en continu.

La spécification standard A2D250-AA02-02 n'indique pas le fonctionnement du variateur de vitesse (VFD) dans sa configuration de base. Confirmez à partir de la documentation d'ebm-papst si le moteur M2D068-DF est adapté au contrôle VFD ou si une variante classée VFD de la famille A2D250 est requise. Le fonctionnement d'un moteur à induction non conçu pour une utilisation VFD sur une alimentation à fréquence variable peut provoquer des contraintes d'isolation dues aux harmoniques de forme d'onde de tension et aux courants de roulement.

Le point de fonctionnement de 60 Hz fait fonctionner le moteur à une vitesse plus élevée et à une température interne plus élevée (dans la plage ambiante maximale nominale de 40 °C pour 60 Hz contre 70 °C pour 50 Hz). Généralement, un fonctionnement plus proche de la limite thermique d'un moteur réduit la durée de vie de l'isolation par rapport à un fonctionnement avec une marge thermique plus importante. Pour les installations où la température ambiante est constamment inférieure à 40 °C, les deux points de fonctionnement en fréquence indiquent leur durée de vie nominale respective ; pour des températures ambiantes plus élevées, le fonctionnement à 50 Hz offre une marge thermique supplémentaire.

La configuration standard prend en charge le montage horizontal de l'arbre ou le montage vertical du rotor en bas. Le montage du rotor sur le dessus est disponible sous forme de configuration de commande spéciale. Confirmez avec la documentation d'ebm-papst si le numéro de pièce standard A2D250-AA02-02 inclut cette option ou si une variante de numéro de pièce différente est requise pour l'orientation du rotor sur le dessus.

IP44 protège contre les éclaboussures d'eau de n'importe quelle direction, mais n'est pas classé pour les jets d'eau directs, le lavage à haute pression ou l'immersion. Les emplacements d'installation appropriés comprennent les armoires industrielles intérieures, les enceintes d'équipement extérieures couvertes et les conduits CVC intérieurs généraux. Pour les environnements lavables, les installations extérieures exposées soumises à de fortes pluies ou à des pulvérisations directes, ou toute application nécessitant une protection plus élevée contre la pénétration, vérifiez dans la gamme de produits ebm-papst si une variante à indice IP plus élevé de la série A2D250 est disponible.
