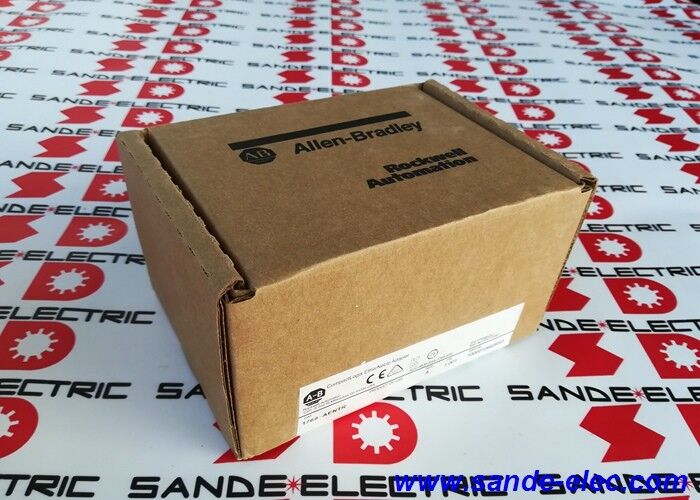

Le module de contrôle logique programmable AB Allen Bradley PLC 1769-AENTR

L'adaptateur de réseau Ethernet/IP Allen-Bradley 1769-AENTR

Résumé

Le1769-AENTR est unAdaptateur EtherNet/IP pour les réseaux distribués1769 Ensembles d'entrée/sortie compacts.

Rockwell le décrit comme un module qui permet aux utilisateurs de réutiliser1769 I/O dans une architecture EtherNet/IP distribuée, aidant à normaliser sur une plateforme évolutive tout en maintenant l'investissement 1769 I/O existant.

Les données techniques de Rockwell's Compact I/O énumèrent également 1769 modules comme utilisables dans un assemblage avec unAdaptateur Ethernet 1769-AENTR, confirmant son rôle de point d'entrée du côté réseau pour une banque d'E/S à distance 1769.

Du point de vue de l'installation, Rockwell énumère le 1769-AENTR avecmontage de rails ou de panneaux DIN,un poids approximatif de 0,28 kg,une température maximale de l'air ambiant de 60 °C,émissions de classe A,une résistance à la vibration de 2 G,Immunité ESD à 6 kV par contact / 8 kV par air,une immunité EFT/B de ±3 kV sur les ports de communication, etCes détails le placent clairement dans la couche de communication industrielle d'un système d'E/S compact plutôt que dans la catégorie du module de signal.

Données techniques

Valeur d'application

Le 1769-AENTR est bien adapté àdistribué 1769 stations d'E/S compactes,des panneaux de machines en réseau,les îles d'entrée/sortie éloignées, etArchitectures basées sur CompactLogix où 1769 I/O doit être placé loin du contrôleur principal tout en restant sur EtherNet/IP.

Son rôle publié est particulièrement utile dans les projets qui souhaitent maintenir le matériel I/O 1769 existant en service tout en déplaçant le système vers une structure de réseau plus distribuée.

Cet adaptateur est également pratique dans les travaux de modernisation.

Rockwell le positionne spécifiquement comme un moyen de réutiliser 1769 I/O lors de la migration vers de nouveaux systèmes basés sur CompactLogix,ce qui le rend pertinent non seulement dans les nouvelles mises en page distribuées, mais aussi dans les chemins de retrofit où la préservation du matériel d'E/S fait partie de la stratégie du projet.

Notes de sélection

Les contrôles les plus importants sont les1769 plateforme d'E/S, la nécessité d'uneL'adaptateur distribué EtherNet/IP, la disposition de montage et les limites environnementales de l'installation.chaque banque de 1769 modules d'E/S doit être équipée de sa propre alimentation.

Questions fréquentes

Q1: À quoi sert le 1769-AENTR?
Il est utilisé pour connecter un1769 Compact banque d'entrée/sortieRéseau EtherNet/IP en tant qu'assemblage distribué d'E/S.

Rockwell le décrit comme un adaptateur qui permet de réutiliser 1769 I/O dans une architecture évolutive et distribuée, ce qui le rend utile lorsque l'I/O doit être installé à distance depuis le contrôleur.

Q2: Le 1769-AENTR est-il lui-même un module d'entrée ou de sortie?
Non, ce n'est pas un module d'entrée/sortie de signal.l'adaptateur réseau pour l'assemblage I/O 1769, tandis que les modules de signal numérique, analogique et spécial sont installés à côté dans la banque Compact I/O.

La documentation Compact I/O de Rockwell sépare le 1769-AENTR des modules de signal réels et l'énumère comme l'adaptateur Ethernet dans cet ensemble.

Q3: Pourquoi les spécifications environnementales sont-elles importantes sur cet adaptateur?
Parce que l'adaptateur se trouve au point d'entrée de communication de la banque d'E/S à distance et doit rester stable dans des conditions industrielles.

Rockwell publie des limites pour la température, l'humidité, les vibrations, l'ESD et l'immunité EFT/B, qui sont toutes pertinentes lorsque le module est installé dans les armoires de commande, les cadres de machines,ou des enceintes de champs distribuées.

Ces qualifications permettent de vérifier si l'adaptateur répond aux exigences environnementales de l'installation cible.

Q4: Cet adaptateur peut-il aider à améliorer les anciens systèmes d'E/S 1769?
La littérature de produit de Rockwell indique que le 1769-AENTR permet aux utilisateurs de CompactLogix de réutiliser les entrées/sorties 1769 existantes lorsqu'ils se dirigent vers une architecture de contrôle de nouvelle génération.Cela le rend particulièrement utile dans les projets de rénovation où l'objectif est de préserver le matériel d'E/S installé tout en changeant la mise en page du réseau ou la stratégie du contrôleur.

Q5: Qu'est-ce qui doit être vérifié avant de commander?
Vérifiez que le système installé est basé sur1769 Compact I/O, confirmer que la demande nécessite uneAdaptateur distribué EtherNet/IP, vérifier la méthode de montage et les exigences environnementales, et s'assurer que la banque d'E/S dispose de l'alimentation électrique requise.

Ce sont les principaux points de compatibilité du 1769-AENTR.
