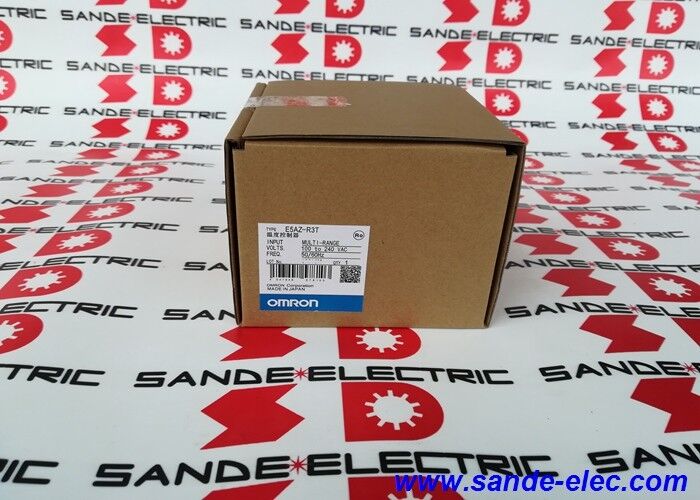

Nouveau contrôleur de température numérique PID Omron d'origine E5AZ-R3T

Omron E5AZ-R3T | Contrôleur de température numérique série E5AZ 1/4 DIN — Entrée universelle (TC/RTD), sortie relais, 3 sorties d'alarme, 100–240VAC, 96×96×78mm, échantillonnage 250ms

Présentation

Le Omron E5AZ-R3T est un contrôleur de température numérique 1/4 DIN de la série E5AZ d'Omron — le contrôleur de taille 96×96mm qui se situe au milieu de la famille de contrôleurs E5_Z d'Omron, au-dessus du 1/16 DIN compact (E5CZ) et à côté du 1/8 DIN demi-format (E5EZ). L'E5AZ-R3T est la variante à sortie relais avec trois sorties d'alarme — le R dans la désignation indique la sortie de contrôle par relais, et le 3T identifie trois points d'alarme.

Les contrôleurs de température de ce type semblent simples — ils lisent un capteur, le comparent à un point de consigne et activent ou désactivent une sortie pour réguler la température. Mais l'ingénierie à l'intérieur d'un contrôleur performant comme l'E5AZ-R3T va considérablement plus loin que cette description simple ne le suggère.

L'étage d'entrée universelle accepte une large gamme de types de capteurs — huit types de thermocouples ou plus et les familles standard de RTD en platine — sans nécessiter de matériel spécifique au capteur.

L'algorithme PID calcule en continu des corrections proportionnelles, intégrales et dérivées au temps de cycle de sortie, maintenant la température stable malgré les changements de charge et les perturbations ambiantes auxquelles un contrôle ON/OFF réagirait de manière réactive.

Les trois sorties d'alarme gèrent les fonctions de surveillance du processus indépendamment de la boucle de contrôle principale.

La période d'échantillonnage de 250 ms est nettement plus rapide que celle des contrôleurs de température de génération précédente, qui échantillonnaient généralement à des intervalles de 500 ms.

La division par deux du temps d'échantillonnage améliore la capacité du contrôleur à détecter et à répondre aux changements rapides de température — pertinent dans les applications où l'inertie du chauffage est faible ou lorsque la dynamique du processus change rapidement, comme dans le thermoscellage de films minces ou les chambres de processus de semi-conducteurs.

Spécifications clés

Entrée universelle — Un contrôleur pour de nombreux types de capteurs

L'entrée universelle de l'E5AZ-R3T est l'une de ses caractéristiques les plus précieuses pour les responsables de la maintenance et les planificateurs d'inventaire de pièces de rechange.

Dans une usine avec plusieurs machines et plusieurs zones de température — certaines utilisant des thermocouples de type K car elles couvrent une large plage de température économiquement, certaines utilisant le type J car elles conviennent aux applications de traitement alimentaire à basse température, certaines utilisant des RTD Pt100 car la précision est importante — un contrôleur de température non universel nécessiterait de stocker des modèles séparés pour chaque type de capteur.

Un contrôleur à entrée universelle comme l'E5AZ-R3T couvre tout cela à partir d'une seule pièce de rechange.

Le type d'entrée est configuré par un réglage de paramètre, et non par des cavaliers matériels ou des circuits imprimés différents. Lorsqu'un contrôleur de remplacement est installé, le type de capteur est sélectionné dans un menu sur le panneau avant du contrôleur (ou programmé via communication série), et le contrôleur ajuste sa linéarisation, son échelle d'affichage et sa plage d'alarme en conséquence.

Ce type d'entrée sélectionnable par logiciel signifie également que si une zone de température d'une machine est redessinée pour utiliser un type de capteur différent, le même matériel de contrôleur peut être reconfiguré plutôt que remplacé.

Le contrôleur affiche la température en degrés Celsius ou Fahrenheit, sélectionnable par paramètre.

Trois sorties d'alarme — Surveillance indépendante du processus

Les trois sorties d'alarme de l'E5AZ-R3T fournissent des fonctions d'alarme configurables qui surveillent les conditions du processus indépendamment de la sortie de contrôle de température principale. Chaque sortie d'alarme peut être configurée pour différents types d'alarme à partir des paramètres du contrôleur :

Alarme de limite supérieure : L'alarme s'active lorsque la température du processus dépasse un seuil défini au-dessus du point de consigne ou au-dessus d'une limite de température absolue — protégeant l'équipement ou le produit contre la surchauffe.

Alarme de limite inférieure : L'alarme s'active lorsque la température descend en dessous d'un seuil défini — détectant une défaillance du chauffage, un arrêt du processus ou l'introduction d'une alimentation froide.

Alarmes de déviation : L'alarme se déclenche lorsque la température s'écarte du point de consigne d'une quantité configurée dans l'une ou l'autre direction — détectant une perte de contrôle sans nécessiter de valeurs limites séparées.

Alarmes de valeur absolue : Le seuil d'alarme est une valeur de température absolue plutôt qu'une déviation par rapport au point de consigne.

Avec trois sorties d'alarme indépendantes, un seul E5AZ-R3T peut fournir simultanément : une alarme d'avertissement de déviation du processus (déviation modeste par rapport au point de consigne), une alarme d'urgence de déviation du processus (déviation importante) et une alarme de limite absolue haute — trois niveaux de protection du processus à partir d'un seul contrôleur.

Sortie de transfert — Intégration avec enregistreurs et SCADA

La sortie de transfert de l'E5AZ-R3T retransmet la valeur mesurée du processus sous forme de signal analogique (courant ou tension, configurable) proportionnel à la température.

Cette sortie analogique se connecte à un enregistreur à bande, à un enregistreur sans papier, à une carte d'entrée analogique DCS/SCADA ou à un système d'acquisition de données d'un ordinateur de supervision — permettant d'enregistrer le profil de température au fil du temps indépendamment de l'affichage du contrôleur.

Dans les applications de validation de processus — fabrication pharmaceutique, documentation de sécurité alimentaire, production de dispositifs médicaux — l'enregistrement continu de la température avec un enregistreur indépendant calibré est souvent une exigence réglementaire.

La sortie de transfert de l'E5AZ-R3T permet cet enregistrement indépendant sans modifier l'installation du capteur ni ajouter d'instrument de mesure séparé.

FAQ

Q1 : Quelle est la différence entre l'E5AZ-R3T et l'E5AZ-R3MT, et lequel choisir ?

L'E5AZ-R3T est le modèle standard sans fonction de sortie manuelle. L'E5AZ-R3MT ajoute une capacité de sortie manuelle — l'opérateur peut outrepasser l'algorithme PID et régler manuellement la valeur de sortie (par exemple, un cycle de service de 50 %) indépendamment de la boucle de contrôle automatique.

La sortie manuelle est utile lors de la mise en service (pour vérifier la réponse du chauffage et de l'actionneur avant d'activer le contrôle automatique), lors du dépannage (pour maintenir la sortie à une valeur fixe tout en diagnostiquant le processus) et dans les applications où un dépassement manuel temporaire est une exigence du processus.

Pour un contrôle de température automatique standard sans besoin de dépassement manuel, le R3T est suffisant.

Q2 : L'E5AZ-R3T peut-il communiquer avec un automate programmable ou un ordinateur pour des changements de point de consigne à distance ?

L'E5AZ-R3T standard n'inclut pas d'interface de communication série intégrée. La capacité de communication peut être ajoutée en installant une unité d'option compatible (telle que l'E53-AZR) dans l'emplacement de l'unité d'option du contrôleur, qui fournit une communication RS-485 CompoWay/F ou Modbus.

Avec l'option de communication, les points de consigne, les seuils d'alarme, les valeurs de processus et l'état du contrôleur peuvent être lus et écrits à distance à partir d'un système SCADA, d'un automate programmable ou d'un PC sans intervention de l'opérateur sur le panneau avant du contrôleur.

Q3 : Qu'est-ce que l'auto-réglage, et quand doit-il être déclenché ?

L'auto-réglage est une fonction de calcul de paramètres PID intégrée. Lorsqu'il est déclenché par l'opérateur, le contrôleur applique un changement d'étape à la sortie et mesure la réponse de la température — en observant le temps de retard, le temps de montée et les caractéristiques de dépassement.

À partir de cette réponse, il calcule les valeurs de bande proportionnelle, de temps intégral et de temps dérivé qui fourniront un contrôle stable et réactif pour cette combinaison spécifique de processus et de chauffage.

L'auto-réglage doit être effectué lors de la mise en service initiale et après tout changement significatif du processus — nouveaux éléments chauffants, charge thermique modifiée, produit différent — car les paramètres PID optimaux dépendent de la dynamique thermique réelle du processus.

Q4 : La sortie relais est nominale à 250VAC. Peut-elle piloter directement une bobine de contacteur de chauffage 230VAC ?

La sortie relais de l'E5AZ-R3T est nominale pour les charges résistives à 250VAC et 5A maximum. Le pilotage d'une bobine de contacteur directement à partir de la sortie relais du contrôleur est généralement acceptable si le courant d'appel de la bobine du contacteur est dans la capacité de commutation nominale du relais.

Cependant, la durée de vie électrique du relais (nombre d'opérations de commutation) est réduite par les charges inductives.

Pour une fiabilité à long terme dans les applications à cycle élevé — où le contrôleur de température commute des milliers de fois par jour — un relais statique (SSR) ou un module de relais intermédiaire entre la sortie de l'E5AZ-R3T et le contacteur offre une durée de vie de commutation améliorée.

La variante de sortie de tension E5AZ-Q3T est spécifiquement conçue pour piloter directement les SSR.

Q5 : Quelle est la taille de la découpe du panneau requise pour monter l'E5AZ-R3T ?

L'E5AZ-R3T nécessite une découpe de panneau de 92 × 92 mm. La face avant du contrôleur mesure 96 × 96 mm, ce qui chevauche la surface du panneau autour de la découpe. La profondeur de montage derrière la face du panneau est de 78 mm — le contrôleur dépasse de 78 mm dans le panneau.

Le montage sur rail DIN standard n'est pas utilisé pour ce type de contrôleur à montage sur panneau ; l'E5AZ-R3T s'installe en l'insérant par l'avant à travers la découpe du panneau et en le fixant avec les deux clips de montage latéraux qui sont serrés par l'arrière du panneau.

L'épaisseur du panneau doit être comprise dans la plage spécifiée dans la documentation d'installation de l'E5AZ.
