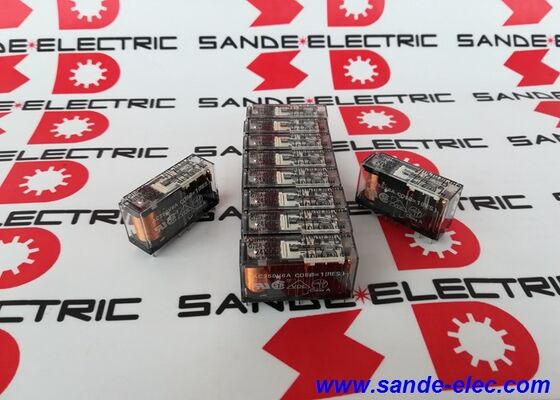

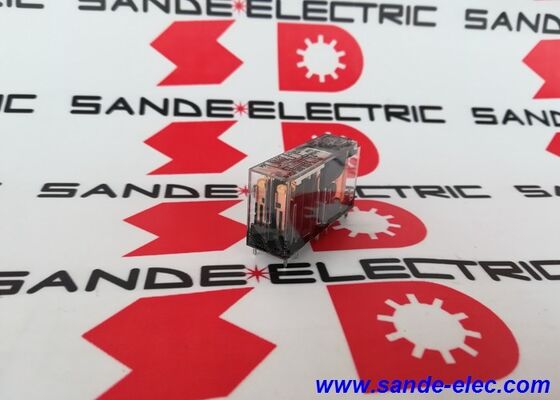

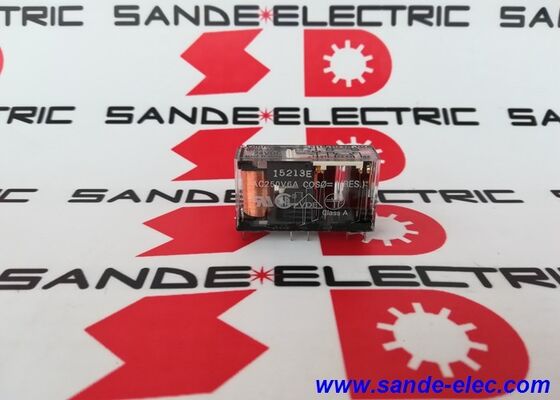

G7SA-2A2B DC24V OMRON G7SA-2A2B Relais de sécurité 24VDC 6A Module Plc Nouveau et original

Omron G7SA-2A2B DC24 ∙ Relais de sécurité 2 NO / 2 NC / 6A / 24V bobine CC / contacts guidés par la force / EN 50205

Les contacts guidés par la force La caractéristique de conception essentielle à la sécurité

Le G7SA-2A2B n'est pas un relais standard. Sa caractéristique déterminante est le mécanisme de contact à guidage forcé (lié mécaniquement), qui est la caractéristique permettant son utilisation dans les circuits de sécurité des machines.

Dans un relais standard, the normally-open and normally-closed contacts can theoretically both close simultaneously if a contact welds or a spring fails — a condition that a safety circuit relying on the NC contact status cannot detectDans le G7SA avec des contacts guidés par la force, les contacts NO et NC sont couplés mécaniquement: si un contact NO est soudé fermé, les contacts NC sont physiquement empêchés de se fermer et vice versa..Cette exclusion mutuelle est appliquée mécaniquement, sans dépendre du logiciel ou de l'état électrique du relais.

Cette garantie mécanique rend le G7SA-2A2B adapté à la surveillance dans les modules de relais de sécurité et les systèmes logiques de sécurité.Un contrôleur de sécurité peut surveiller les contacts NC pour confirmer que les contacts NO ne sont pas soudés, fournissant l'état réel au niveau du matériel de l'état du relais.

Principales spécifications

Application dans les circuits de sécurité

Le G7SA-2A2B est utilisé comme relais de sortie dans les circuits de sécurité où les contacts transportent la puissance de la machine essentielle à la sécurité ̇ les circuits commutés qui activent ou désactivent une fonction de machine dangereuse.Les applications les plus courantes sont::

• Commutation de sortie de verrouillage de porte dans les systèmes de protection de la machine
• Contacts de sortie du circuit E-stop
• Commutation de la sortie du rideau lumineux et du tapis de sécurité
• Relé de sortie du circuit de commande à deux mains

Le relais fonctionne en combinaison avec un module de relais de sécurité ou un PLC de sécurité qui surveille les contacts de rétroaction.Les deux contacts NC fournissent le canal de rétroaction. Le contrôleur de sécurité les lit pour confirmer que le relais s'est déchargé correctement avant de permettre un redémarrage..

La prise plug-in de la série P7SA permet le remplacement du G7SA-2A2B sans perturber le câblage du champ. Le câblage reste sur la prise et le module de relais s'échange.Il s'agit d'une considération pratique de maintenance dans les panneaux où le remplacement du relais sans modification du câblage réduit l'effort de remise en service.

Questions fréquentes

Q1: Qu'est-ce qui fait du G7SA-2A2B un relais de sécurité plutôt qu'un relais standard?

Le mécanisme de contact à guidage forcé relie physiquement les ensembles de contact NO et NC afin qu'ils ne puissent pas occuper simultanément le même état.les contacts NC sont mécaniquement empêchés de se fermer cette exclusion mutuelle est appliquée dans le matérielCe système permet à un contrôleur de sécurité de surveiller les contacts NC et de détecter un contact NO soudé, ce qui n'est pas possible avec un relais standard.Il s'agit de l'exigence fondamentale pour l'utilisation de relais dans les architectures de sécurité IEC 62061 et ISO 13849.

Q2: Le G7SA-2A2B peut-il être monté directement sur un PCB?

Le terminal est conçu pour la soudure directe de PCB, avec la disposition des broches optimisée pour la conception standard de PCB.les prises de terminaux enfonçables de la série P7SA acceptent directement le G7SA-2A2B et fournissent des bornes de câblage de champ à vis ou à ressort sans soudure.

Q3: Quelle est la plage de fonctionnement de la tension de la bobine?

La tension nominale de la bobine est de 24 V CC. Le relais est garanti pour alimenter (close) à 18 V DC et au-dessus, et garanti pour désalimenter (ouvrir) à 2,4 V DC et en dessous.Risque de dommages permanents à la bobine de 4 V CCLa plage de fonctionnement de 18 à 26,4 V de courant continu s'adapte aux tolérances typiques de régulation de l'alimentation en courant continu de 24 V.

Q4: Les contacts NC et NO peuvent-ils basculer entre des tensions de circuit différentes?

Oui, chaque ensemble de contacts est indépendant, les deux contacts NO et les deux contacts NC échangent leurs charges de circuit respectives indépendamment.Un ensemble de contacts NO peut basculer une charge CA de 230 V pendant que les contacts NC fonctionnent dans un circuit de rétroaction CC de 24 VL'isolation du relais entre les circuits de contact permet des tensions de circuit différentes sur le même relais.

Q5: Quelle est la différence entre le G7SA-2A2B et le G7SA-3A1B?

Les deux appartiennent à la famille Omron G7SA avec des contacts guidés par la force et la même puissance.La combinaison de contacts est sélectionnée en fonction des exigences du circuit de sécurité pour les contacts NO (commutation de charge) et NC (surveillance de la rétroaction)La plupart des circuits de sécurité à deux canaux utilisent le 2A2B pour fournir des contacts NC de retour des deux relais de sortie.
