Le nouveau PLC AB Allen-Bradley 1746-A7

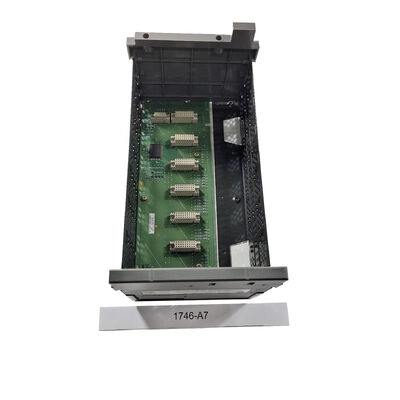

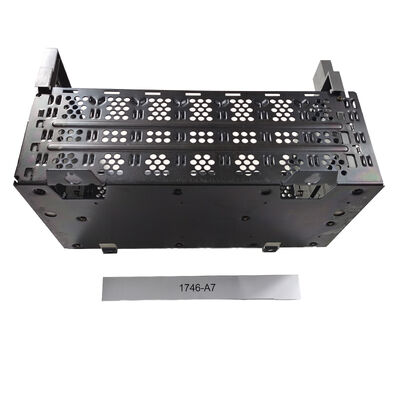

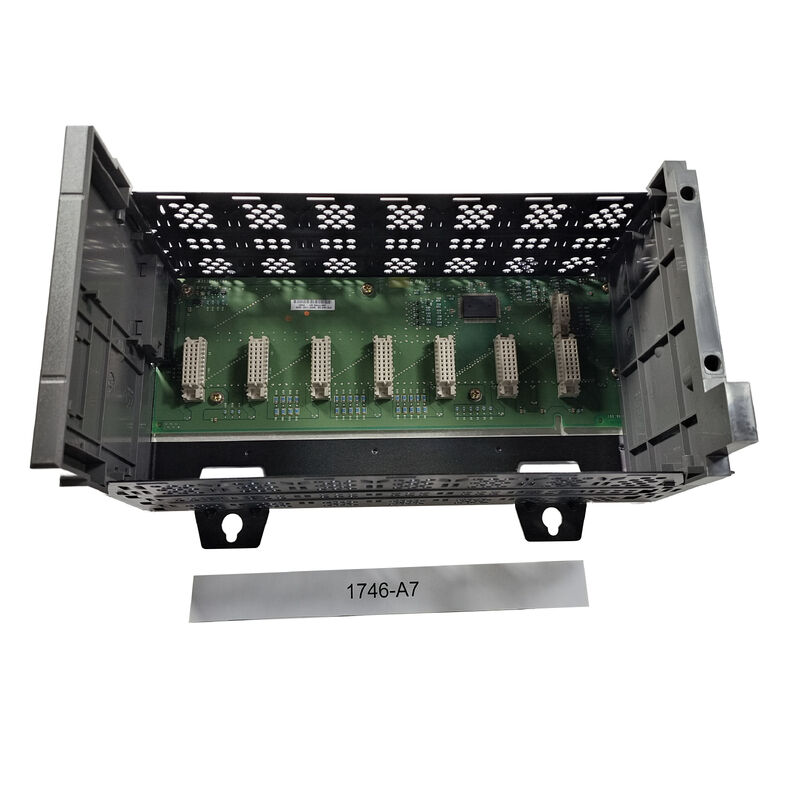

Chassis modulaire de type Allen-Bradley 1746-A7 SLC 500

Résumé

LeLe numéro de série est le suivant:est unChassis modulaire à 7 fentesPour leSLC 500La page du produit de Rockwell l'identifie comme unSystème matériel modulaire à châssis à 7 fentes, et la littérature système décrit la famille de châssis 1746 comme un matériel monté sur le panneau arrière disponible en versions à 4, 7, 10 et 13 fentes.

Le 1746-A7 est également répertorié comme interrompu, ce qui explique pourquoi il reste important dans le support du cycle de vie et le travail des pièces de rechange.

Dans les systèmes de contrôle pratiques, la valeur d'un châssis est facile à sous-estimer.

Le châssis définit le cadre physique et électrique du processeur, de l'alimentation et des modules d'E/S,le remplacement du bon châssis est donc souvent essentiel pour préserver la structure d'origine d'un système SLC.

Pour les machines installées, l'utilisation du même châssis à 7 fentes évite généralement le remaniement de l'armoire et maintient la disposition du module, le format du plan arrière et l'empreinte du panneau familiers.

C'est une inférence technique basée sur le rôle publié de la famille de châssis SLC 1746 et le format exact de l'emplacement 1746-A7.

Données techniques

Valeur d'application

Le 1746-A7 est bien adapté àles systèmes SLC 500 installés, les armoires de commande de machines, les panneaux d'électricité, les projets de rénovation et les stations d'E/S locales;où aChassis modulaire à 7 fentesfait déjà partie du design.

Il est particulièrement pratique dans les systèmes hérités qui n'ont pas besoin d'un cadre matériel plus grand de 10 ou 13 fentes, mais nécessitent toujours plus de flexibilité qu'un très petit châssis ne peut fournir.Dans le vrai service, ce qui en fait un choix courant lorsqu'un cabinet SLC existant a besoin d'une restauration physique plutôt que d'une migration de plateforme.

Cette vision de l'application découle de l'identité du châssis à 7 fentes publiée et de l'architecture matérielle modulaire SLC 500.

Le matériel d'installation Rockwell montre le montage du panneau arrière et les références du matériel de montage associé aux onglets du châssis,tandis que la documentation matérielle modulaire SLC décrit le montage direct du panneau arrière à l'aide d'onglets de montage et de vis standard.

Cela est important sur le terrain, car le remplacement du châssis est autant une tâche mécanique qu'électrique.

Perspectives de remplacement et de sélection

Le 1746-A7 doit être choisi commechâssis correspondant au système, et pas seulement par le nombre de créneaux.

Les acheteurs doivent vérifier la taille du châssis installé, le style de montage, le nombre de créneaux horaires, le processeur et l'alimentation électrique déjà utilisés et la capacité de courant du châssis requise avant de commander.

Dans les systèmes SLC, le châssis physique fait partie de l'architecture de la machine, donc un remplacement exact évite généralement plus de problèmes que d'essayer d'adapter une taille ou un style de matériel différent.

Il s'agit d'une recommandation d'ingénierie fondée sur la documentation publiée sur l'identité du produit 1746-A7 et la famille de châssis SLC.

Questions fréquentes

Q1: Quel type de matériel est 1746-A7?
C'est unechâssis modulaire à 7 fentes SLC 500Il est utilisé pour contenir le processeur, l'alimentation électrique et les modules d'E/S dans un système de contrôle basé sur 1746.

Q2: Quelles applications conviennent le mieux à ce châssis?
Ça va.panneaux de machines SLC 500, stations d'entrée/sortie locales, projets de rénovation et armoires d'électricitéCe profil d'utilisation découle directement du nombre de fentes publié par le modèle et du rôle de la famille SLC.

Q3: Pourquoi le nombre exact d'emplacements est-il important?
Parce que le châssis détermine le nombre de modules que le système peut supporter physiquement et électriquement, et il affecte également la disposition des panneaux et le routage des câbles.Le remplacement d'un châssis à 7 fentes avec la même taille garde généralement la disposition de l'armoire beaucoup plus proche de la conception originaleCeci est une inférence d'ingénierie basée sur l'architecture de la famille de châssis SLC publiée.

Q4: Pourquoi le style de montage est-il important sur cette partie?
Parce que le remplacement du châssis ne concerne pas seulement le plan arrière, les onglets de montage, l'empreinte du panneau,et la disposition du boîtier tout affecter la rapidité avec laquelle le matériel peut être installé et mis à la terre correctement dans l'armoireLe matériau d'installation de Rockwell lie spécifiquement le châssis au montage du panneau arrière à l'aide d'onglets.

Q5: Qu'est-ce qui doit être vérifié avant de commander?
Vérifiez le numéro de pièce du châssis installé, le nombre d'emplacements requis, l'arrangement du processeur et de l'alimentation électrique, l'empreinte de montage et les besoins en capacité de courant du rack existant.Ces contrôles comptent généralement plus que l'apparence..
