Présentation du produit :

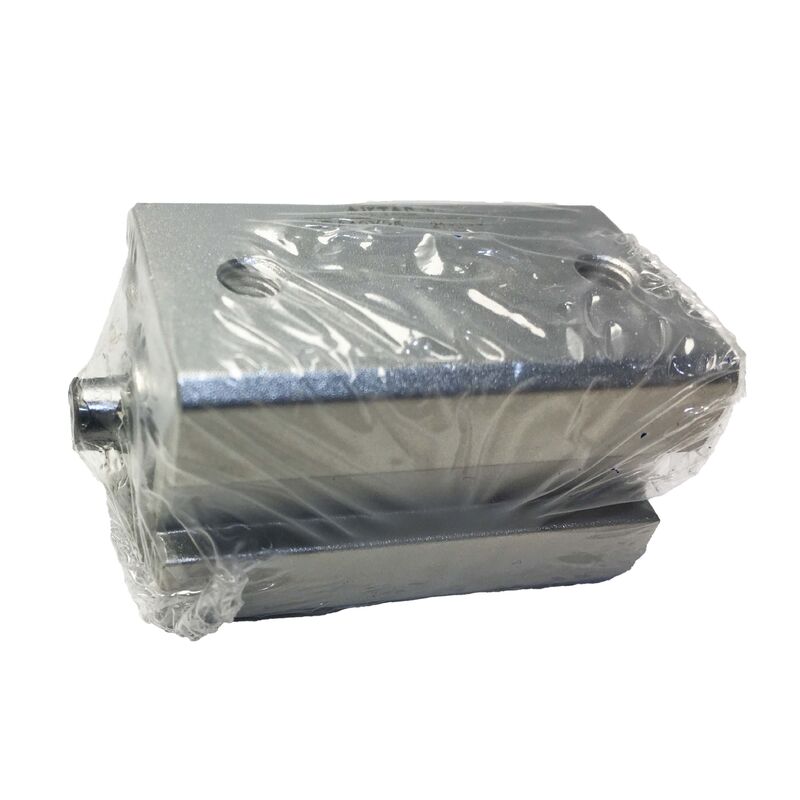

Le cylindre pneumatique ultra-mince Airtac SDA12X25 est un actionneur pneumatique neuf, scellé en usine conçu pour les applications d'automatisation industrielle où l'espace est limité mais les performances ne peuvent être compromises. Avec son profil mince et sa construction robuste en aluminium, il offre un mouvement linéaire précis, rapide et fiable, ce qui le rend idéal pour les lignes d'emballage, les machines d'assemblage et les systèmes robotiques.
Données techniques :
| Paramètre | Spécification |
|---|---|
| Type de cylindre | Cylindre pneumatique ultra-mince / compact |
| Taille de l'alésage | 12 mm |
| Course | 25 mm |
| Pression de fonctionnement | 0,1–0,9 MPa (14,5–130 PSI) |
| Vitesse maximale | Jusqu'à 1,5 m/s (réglable en fonction de la charge) |
| Température de fonctionnement | -20°C à 70°C (-4°F à 158°F) |
| Matériau | Corps en alliage d'aluminium avec revêtement anticorrosion |
| Montage | Trous filetés M5 standard pour une installation polyvalente |
| Amortissement d'extrémité | Amortissement pneumatique en option pour un arrêt en douceur |
1. Adopte la fabrication de la marque Airtac.
2. Corps du cylindre et couvercle arrière, piston et tige de piston avec structure rivetée, compact et fiable.
3. Le diamètre intérieur du corps du cylindre subit un traitement d'oxydation dure après un traitement de laminage, ce qui le rend résistant à l'usure et durable.
4. Le joint de piston adopte une structure d'étanchéité bidirectionnelle spéciale en forme de forme, de taille compacte et avec fonction de stockage d'huile.
5. Structure compacte, peut économiser efficacement de l'espace d'installation.
6. Il y a une rainure de capteur autour du corps du cylindre, ce qui permet d'installer facilement le capteur.
7. Diverses spécifications de type de cylindre au choix.
Installation et utilisation :
1. Lorsque la charge change pendant le travail, le cylindre avec une capacité de sortie suffisante doit être sélectionné.
2. Un cylindre relatif résistant aux hautes températures ou à la corrosion doit être choisi dans des conditions de haute température ou de corrosion.
3.Des mesures de protection nécessaires doivent être prises dans un environnement présentant une humidité élevée, beaucoup de poussière ou de gouttelettes d'eau, de poussière d'huile et de scories de soudure.
4. Les substances sales dans le tuyau doivent être éliminées avant que le cylindre ne soit connecté à la tuyauterie pour éviter l'entrée de particules dans le cylindre.
5.Le fluide utilisé par le cylindre doit être filtré à 40 μm ou moins.
6. Des mesures antigel doivent être adoptées dans un environnement à basse température pour éviter le gel de l'humidité.
7. Le cylindre doit être soumis à un essai sans charge avant utilisation. Avant de fonctionner, l'amortisseur doit être réglé au minimum et progressivement relâché pour éviter d'endommager le cylindre causé par un impact excessif.
8. Le cylindre doit éviter l'influence de la charge latérale en fonctionnement pour maintenir le fonctionnement normal du cylindre et prolonger sa durée de vie.
9.Si le cylindre est démonté et stocké pendant une longue période, veuillez effectuer un traitement antirouille sur la surface. Des capuchons anti-poussière doivent être ajoutés aux ports d'entrée et de sortie d'air.
Applications :
Machines et robots d'automatisation compacts
Actionnement de systèmes de convoyage et lignes d'emballage
Dispositifs de prélèvement et de placement dans l'électronique et l'assemblage
Mouvement mécanique léger dans les processus industriels
Tout scénario nécessitant un mouvement linéaire haute performance dans un espace limité
