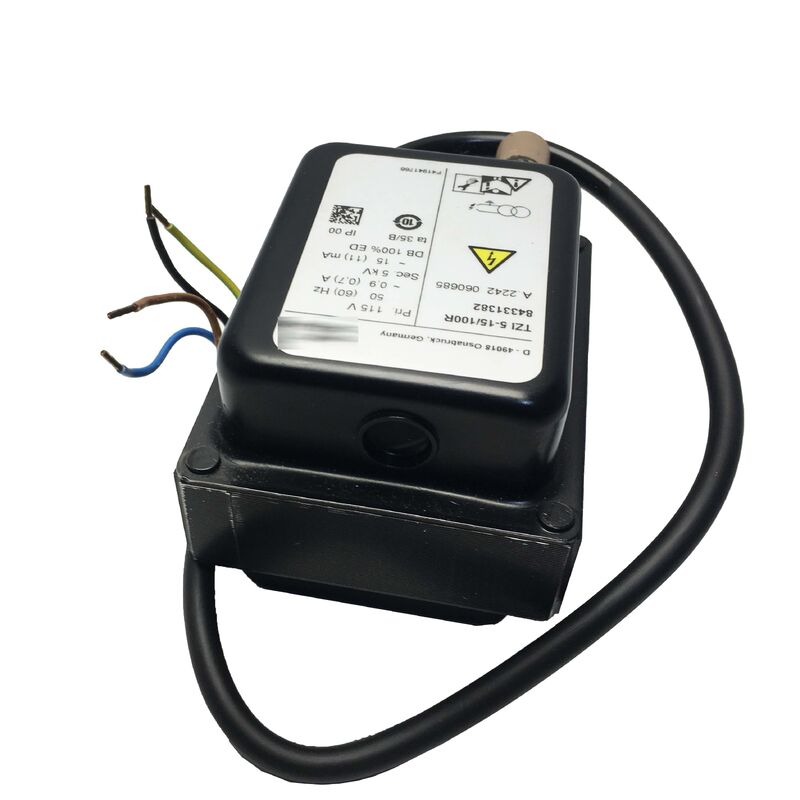

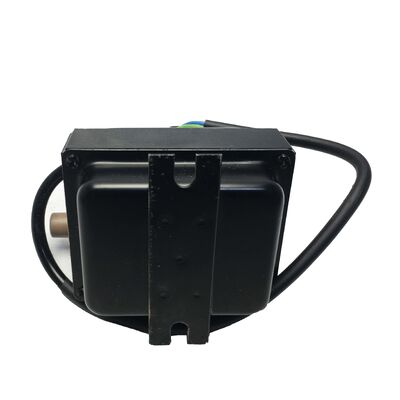

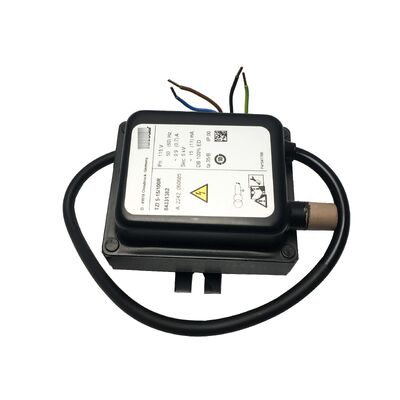

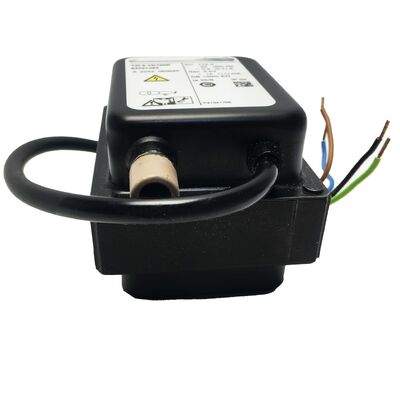

TZI5-15/100R Krom Schroder 84331382 Transformateur d'allumage Nouveau original

N° de commande 84331382 | N° de pièce : TZI 5-15/100R

Le Krom Schroder TZI5-15/100R (numéro de commande 84331382) est un transformateur d'allumage haute tension de la série TZI établie, conçu spécifiquement pour l'allumage par étincelle des brûleurs à gaz et des brûleurs à mazout allumés par gaz ou directement dans les équipements de combustion industriels et commerciaux.

Ce transformateur élève une alimentation secteur de 115 V CA à une sortie haute tension de 5 kV, fournissant 15 mA à 50 Hz - la combinaison optimale de tension et de courant nécessaire pour générer des étincelles d'allumage fiables entre des électrodes correctement espacées dans des mélanges air-carburant.

Le taux de service de 100 % distingue cet appareil des alternatives à fonctionnement intermittent, permettant un fonctionnement continu sans périodes d'arrêt obligatoires. Cela élimine les modes de défaillance thermique qui pourraient limiter la durée de vie dans des cycles de combustion exigeants dans les applications de contrôle de brûleur.

La sortie 5 kV du TZI5-15/100R est spécialement conçue pour rompre les diélectriques de l'espace d'électrode et initier des étincelles, tandis que le courant de sortie de 15 mA assure une énergie suffisante pour un allumage fiable du mélange air-carburant. Cette spécification définit l'enveloppe de fonctionnement pour une conception d'installation d'électrode appropriée.

Les systèmes modernes de gestion de brûleur avec des séquences de démarrage prolongées, des cycles fréquents ou des exigences de mise en service bénéficient du taux de service de 100 %. Contrairement aux transformateurs à fonctionnement intermittent avec des temps de fonctionnement limités, cet appareil gère un fonctionnement prolongé sans problèmes de contrainte thermique, garantissant une longue durée de vie dans les applications exigeantes.

Le TZI5-15/100R prend en charge les configurations à double électrode et à électrode unique. En fonctionnement à électrode unique, la même électrode sert aux fonctions d'allumage et d'ionisation, simplifiant la construction de la tête du brûleur et réduisant les pénétrations dans la chambre de combustion pour les applications compactes ou de modernisation.

En tant que composant classé IP 00, ce transformateur doit être installé à l'intérieur d'une armoire de commande appropriée. Utilisez un câble d'allumage haute tension d'une capacité d'au moins 5 kV, maintenez les longueurs de câble aussi courtes que possible (généralement moins d'un mètre) et acheminez-les à l'écart des câbles de signal pour minimiser les interférences électromagnétiques. La mise à la terre fonctionnelle du corps du brûleur est obligatoire pour un circuit complet approprié.

L'équivalent actuel de Krom Schroder est le TZI 5-15/100QT (numéro de commande 84391111), offrant la même spécification 5 kV/15 mA/100 % de cycle de service avec une entrée 120VAC et une approbation UL/CSA. Pour les installations nécessitant une correspondance exacte de la spécification 115VAC, le stock excédentaire de l'original TZI5-15/100R offre une compatibilité de remplacement direct.
