Pièces détachées d'automatisation
>
|
|
| Lieu d'origine | Japon |
| Nom de marque | Mitsubishi |
| Certification | CE ROHS |
| Numéro de modèle | TCL-05SV3 |

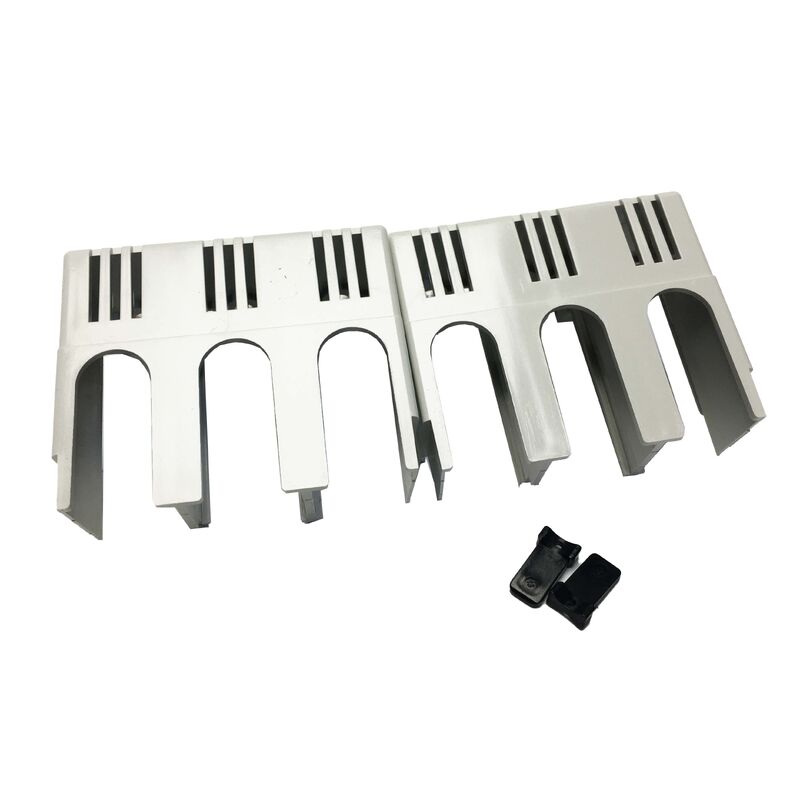

LeLe nombre total d'équipements utilisés est de:est un grand couvercle de borne conçu pour les disjoncteurs en boîtier moulé de la série WS-V, compatible avec les configurations à deux et trois pôles dans la gamme de châssis 30A-63A.Chaque emballage comprend deux couvercles et deux plaques d'étanchéité pour une protection complète du terminal.
| Paramètre | Valeur |
|---|---|
| Numéro de la partie | Le TCL-05SV3 (TCL05SV3) |
| Fonction | Large couverture du terminal |
| Série compatible | Mitsubishi WS-V série MCCB |
| Taille du cadre | 30A à 63A |
| Compatibilité avec les pôles | 2 et 3 pôles |
| Le contenu | 2 × Couvercles, 2 × Plaques d'étanchéité |
| Couleur | Blanc |
| Le poids | 0.1 kg |
| Installation | Passionné, sans outil |
Le TCL-05SV3 offre une compatibilité à double pôle, ce qui en fait un choix polyvalent pour les constructeurs de panneaux électriques.Un seul numéro de pièce sert à la fois les installations de disjoncteurs à deux pôles et à trois pôles dans la plage de cadres 30A-63A, réduisant les besoins en inventaire.
La conception à action simple permet une installation rapide sans outils ni fixations.Cela élimine le risque de tomber du matériel dans les sections en marche pendant le montage et permet un remontage immédiat si accidentellement déplacé pendant les travaux d'entretien.
Les couvercles de bornes comme le TCL-05SV3 permettent de répondre aux exigences en matière de protection de l'opérateur et de confinement des pièces actives en vertu de normes telles que la CEI 61439 pour les ensembles de commutateurs et d'appareils de commande basse tension.Ils évitent tout contact accidentel avec les bornes électriques pendant le travail et la maintenance des panneaux..
Le couvercle TCL (grand) offre une plus grande profondeur sur la zone terminale par rapport aux couvercles TCS (petits), permettant d'accueillir de plus grandes sections transversales des conducteurs (10 mm2 à 25 mm2) typiques des disjoncteurs de catégorie 30A-63A.Cela assure un bon siège sans interférence du volume du câble.
Modèles NF:NF32-SV, NF63-CV/SV/HV, NF125-CVF, NF63-HDV, NF125-HDV (3 pôles)
Les modèles NV:Le nombre de véhicules à moteur est calculé en fonction de la fréquence d'accélération.
Le TCL-05SV2 est compatible uniquement avec les configurations à 2 pôles, tandis que le TCL-05SV3 fonctionne avec des disjoncteurs à 2 pôles et à 3 pôles dans la gamme de trames 30A-63A.
Mitsubishi précise que les couvercles de bornes ne peuvent pas être installés sur des disjoncteurs à actionnement électrique (motorisés) en raison de la géométrie d'accès incompatible des bornes.
En tant qu'accessoire certifié Mitsubishi, il contribue à répondre aux exigences de protection de l'opérateur en vertu de normes telles que la CEI 61439 et des réglementations nationales pertinentes en matière de câblage.
