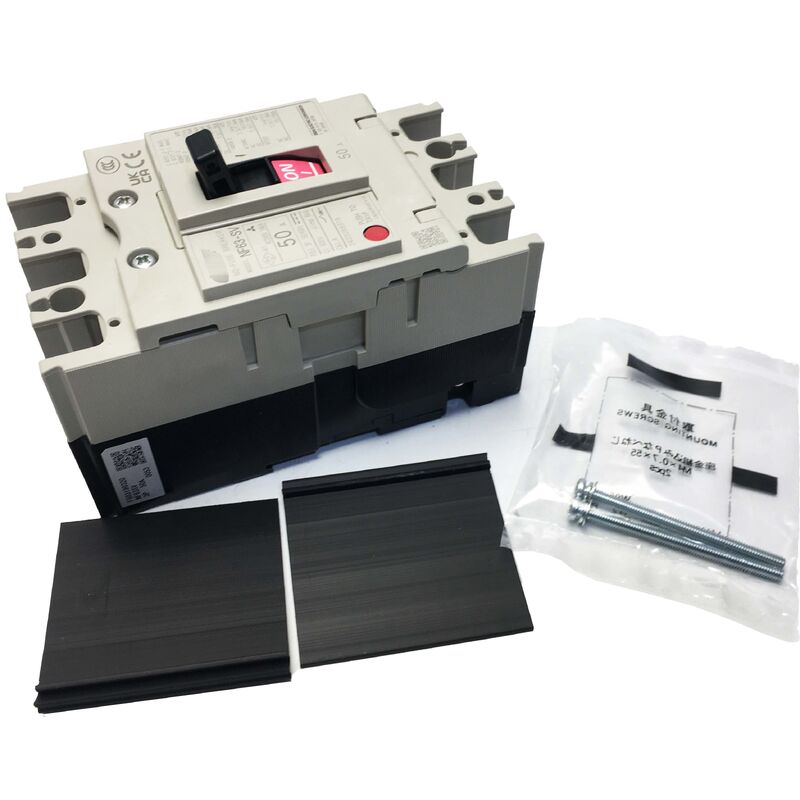

Disjoncteur Mitsubishi NF63-SV 3P 50A
Nouveau MCCB de classe standard de série WS-V scellé d'usine, de 5A à 63A, fonctionnement à 600V CA/CC et capacité de rupture de 7,5kA à 400V.
Vue d'ensemble du produit
Le Mitsubishi NF63-SV est un disjoncteur à boîtier moulé de la série WS-V, conçu pour la distribution industrielle et les applications de commande de machines.L'unité 50A offre une protection fiable avec une unité de déplacement thermo-magnétique fixe et une capacité de connexion avant.
Principales spécifications
| Famille de produits |
NF63-SV |
| Série |
La série WS-V - NF-S (classe standard) MCCB |
| Plage de courant nominal |
5A à 63A |
| Voltage nominal |
600 V CA / 250 V CC |
| Des poteaux disponibles |
2P, 3P, 4P |
| Capacité de rupture à 400 V |
7.5 kA (CEI 60947) |
| Capacité de rupture à 200-230 V |
15 kA (CEI 60947) |
| Unité de voyage |
Magnétique thermique fixe |
| Connexion |
Les barres de câbles avant ou les barres de bus |
| La norme |
Pour les appareils électroniques |
| Produit de fabrication |
Mitsubishi électrique |
Comparaison de la classe de performance
La série WS-V offre trois classes de performances pour répondre aux exigences de l'application:
- NF-C (classe économique):5 kA à 400 V - Rentable pour les installations à courant de défaut limité
- NF-S (classe standard - Ce produit):7.5 kA à 400 V - Idéal pour la plupart des scénarios de distribution industrielle
- NF-H (classe haute performance):10 kA à 400 V - Pour les installations situées à proximité de transformateurs de grande capacité
Caractéristiques de protection
L'unité de déplacement thermo-magnétique fixe offre une protection complète:
- Élément thermique:Protection contre les surcharges avec caractéristique inverse du temps pour les courants de démarrage du moteur
- Élément magnétique:Protection contre les courts-circuits instantanés en cas d'interruption du courant de défaut
Fonctionnement AC/DC
Conçu à la fois pour le service CA et CC, ce qui le rend approprié pour la distribution triphasée conventionnelle, les systèmes de batterie, la protection du bus CC dans les cabinets d'entraînement, les installations solaires et la protection de la sortie UPS.
Compatibilité des accessoires
Compatible avec la gamme complète d'accessoires de la série WS-V, y compris les couvercles de terminaux, les contacts auxiliaires, les contacts d'alarme, les bobines de débranchement et les sorties sous tension conçues pour le groupe de cadre 30A-63A.
Questions fréquemment posées
Quelle est la différence entre NF63-SV, NF63-CV et NF63-HV?
Tous les trois partagent le même cadre et la même plage de courant, mais diffèrent par leur capacité de rupture: NF63-CV (5 kA), NF63-SV (7,5 kA), NF63-HV (10 kA).
Est-ce que le corps du disjoncteur change entre les deux réglages?
Non. Le NF63-SV utilise les mêmes dimensions physiques sur l'ensemble de la plage de courant 5A à 63A, avec un courant nominal défini par l'étalonnage d'usine de l'unité de démarrage.
Le NF63-SV est-il certifié selon la norme IEC 60947-2?
L'interrupteur est testé et certifié selon la norme IEC 60947-2 avec une capacité de service ICS égale à 100% de l'indice ICU à 400V.
Le NF63-SV peut-il être utilisé sur des circuits en courant continu?
Oui, il est conçu pour fonctionner en courant continu jusqu'à 250 V avec une capacité de rupture de 7,5 kA.
Les accessoires peuvent-ils être installés sur le terrain?
Le système d'accessoires modulaire permet l'installation sur le terrain de dérives, de contacts auxiliaires et d'autres accessoires directement sur le corps du disjoncteur.
