Ensemble de bagues collectrices Moog 800-336-2112 | Bague collectrice à passage traversant AC4598
Occasion, alésage de 1,5", 10A par circuit, balai fibre, jusqu'à 250 tr/min
Présentation du produit

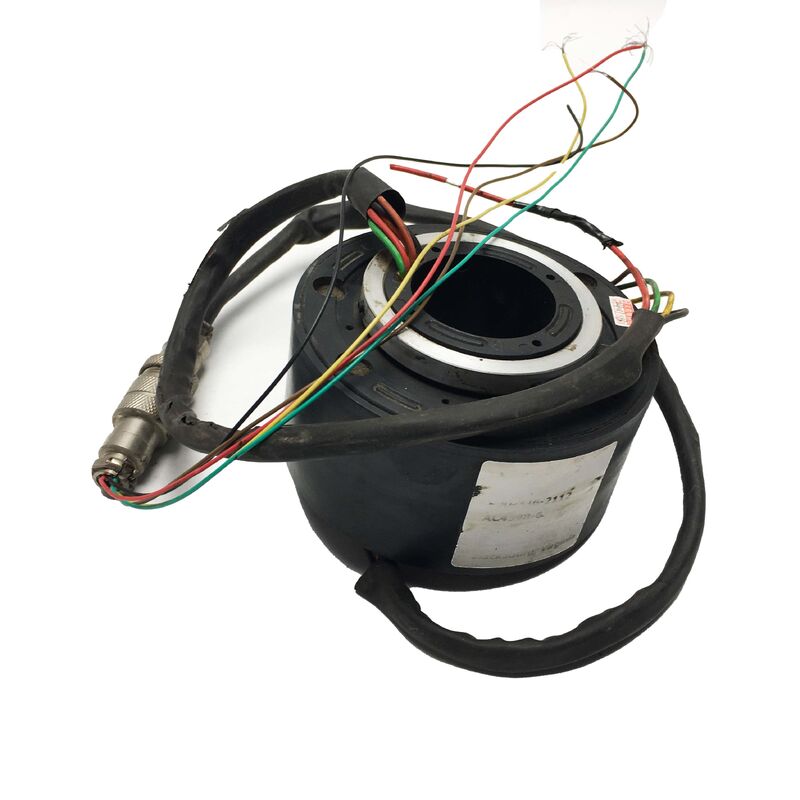

Cette annonce concerne un ensemble de bagues collectrices Moog 800-336-2112 d'occasion - une bague collectrice à passage traversant de la série AC4598, l'une des plateformes de bagues collectrices industrielles les plus déployées fabriquées par Moog Components Group (anciennement Litton Poly-Scientific). L'unité a été retirée du service précédent et est proposée en stock excédentaire testé ou en échange.
L'ensemble transmet des circuits d'alimentation et de signal à travers une interface en rotation continue via un alésage central de 1,5 pouce, permettant le passage de conduites hydrauliques, de tubes pneumatiques ou d'un arbre concentrique à travers le centre tandis que les connexions électriques tournent librement sans torsion ni accumulation de contraintes mécaniques.
Spécifications clés
| Numéro de pièce |
800-336-2112 |
| Famille de produits |
Série AC4598 |
| Diamètre du passage traversant |
1,5 pouce (38,1 mm) |
| Courant par circuit |
10 A |
| Tension nominale |
Jusqu'à 600 VAC |
| Options de circuits |
6, 12, 18 ou 24 circuits |
| Vitesse maximale (standard) |
250 tr/min en continu |
| Technologie de contact |
Balai fibre |
| Calibre des fils de connexion |
16 AWG |
| Longueur des fils de connexion (standard) |
12 pouces |
| Montage |
Montage par collier standard ; bride en option |
| Diamètre extérieur (option bride) |
5 pouces (127 mm) |
| Étanchéité |
Joint anti-éclaboussures (résistance à la poussière et à l'humidité) |
| Compatibilité des signaux |
Protocoles de bus de données, analogiques, numériques |
| Fabricant |
Moog Components Group |
| Pays d'origine |
USA |
Fonctionnalité de la bague collectrice à passage traversant
Une bague collectrice transfère l'alimentation électrique et les signaux à travers une interface rotative sans limites angulaires. La conception à passage traversant présente un alésage dégagé de 1,5 pouce traversant son axe central, servant de passage pour les conduites de pression hydraulique, les tubes d'alimentation pneumatique ou les arbres concentriques qui doivent passer sans connexion électrique.
Cette conception élimine le besoin de câbles torsadés qui s'usent et finissent par se casser, en les remplaçant par des contacts électriques roulants conçus pour des millions de rotations.
Technologie de contact à balai fibre
Le système de contact à balai fibre utilise des faisceaux de fibres individuellement conductrices qui glissent sur la surface de la bague rotative, créant plusieurs points de contact simultanément. Cette conception offre plusieurs avantages clés :
- Durée de vie prolongée avec faible usure mécanique
- Bruit électrique minimal pour une transmission de signal propre
- Aucune exigence de lubrification
- Génération de débris d'usure pratiquement nulle
- Résistance de contact constante sur la durée de vie
Configuration des circuits et variantes avec suffixe X
La plateforme AC4598 est livrée dans des configurations standard de 6, 12, 18 et 24 circuits, chacun à 10 ampères. Les variantes avec suffixe X (459806X028, 459812X142, etc.) codent le nombre de circuits spécifique, la configuration des fils, l'agencement de montage, l'étanchéité et la longueur des fils.
Lors du remplacement d'unités existantes, la correspondance du suffixe X complet garantit la compatibilité avec les configurations de câblage et de montage d'origine.
Applications industrielles
L'AC4598/800-336-2112 est utilisé dans une large gamme d'équipements rotatifs industriels, notamment :
- Tables de rotation
- Enrouleurs de câbles pour véhicules industriels
- Positionneurs de soudage
- Machines d'emballage avec carrousels rotatifs
- Systèmes de palettisation avec plateformes tournantes
- Centres d'usinage de type tourelle
- Équipements de contrôle de processus avec capteurs rotatifs
Avantages des unités d'occasion
Les unités Moog AC4598 d'occasion offrent une solution économique pour restaurer ou moderniser des systèmes sans les délais de livraison ni le coût des nouvelles commandes OEM. La conception robuste et la technologie à balai fibre offrent une durée de vie utile substantielle restante, même après une utilisation antérieure prolongée lorsqu'elles sont utilisées conformément aux spécifications.
Questions fréquemment posées
Q1 : Quelle est la différence entre le numéro de pièce 800-336-2112 et la désignation AC4598 ?
L'AC4598 est la désignation de la famille de produits de Moog pour cette plateforme de bague collectrice à passage traversant. Le 800-336-2112 est le numéro de pièce de Moog Components Group pour la même famille de produits. Les deux font référence à la même série de bagues collectrices à passage traversant de 1,5 pouce et 10A avec balai fibre.
Q2 : Combien de circuits le 800-336-2112 prend-il en charge, et quels sont le courant et la tension maximum ?
L'AC4598/800-336-2112 prend en charge 6, 12, 18 ou 24 circuits, chacun étant évalué à 10 ampères. La tension nominale est jusqu'à 600 VAC par circuit. Les circuits peuvent transporter de l'alimentation AC ou DC, des signaux analogiques ou des signaux de données numériques.
Q3 : La technologie à balai fibre nécessite-t-elle un entretien ou une lubrification ?
Non. La technologie de contact à balai fibre ne nécessite pas de lubrification, ce qui est l'un des principaux avantages de conception par rapport aux bagues collectrices conventionnelles à balais métalliques. L'entretien se limite à une inspection périodique de l'ensemble de contact et de l'état des fils de connexion.
Q4 : Des conduites hydrauliques ou des tubes pneumatiques peuvent-ils passer par l'alésage de 1,5 pouce pendant le fonctionnement de la bague collectrice ?
Oui - c'est le but de la conception à passage traversant. L'alésage dégagé de 1,5 pouce permet le passage de conduites de pression hydraulique, de tubes d'alimentation pneumatique ou d'un arbre mécanique concentrique à travers le centre de l'ensemble pendant que la bague collectrice tourne indépendamment autour de celui-ci.
Q5 : Comment une unité 800-336-2112 d'occasion doit-elle être évaluée avant l'installation ?
Inspectez les fils de connexion pour tout dommage d'isolation, vérifiez la surface intérieure de l'alésage pour tout fretting ou rayure, faites tourner l'ensemble à la main pour vérifier la douceur des roulements et mesurez la résistance de contact sur chaque circuit. Un test sur banc connectant une charge connue à chaque circuit tout en faisant tourner l'ensemble fournit la validation la plus fiable.
