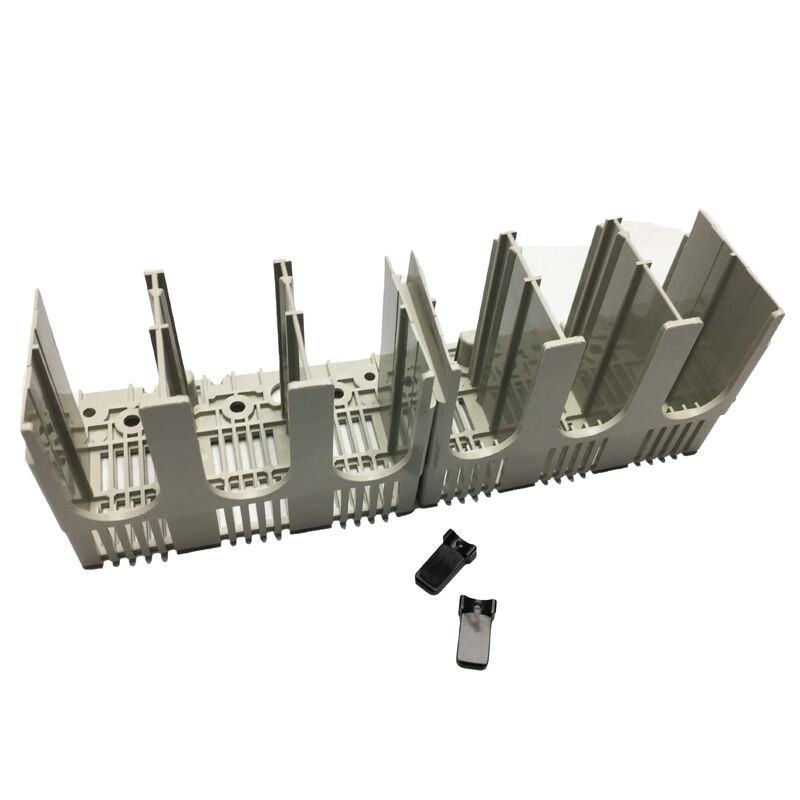

Mitsubishi TCL-1SV3 Couverture du terminal
Numéro de pièce: TCL-1SV3 (également écrit TCL1SV3) Tipo: Large Terminal Cover for Moulded Case Circuit Breaker (MCCB) Série: Série TC-L Série WS-V Accessoires
Vue d'ensemble du produit
Le Mitsubishi TCL-1SV3 est un grand couvercle de borne conçu pour les disjoncteurs de boîtier moulé de la série WS-V, compatible avec les configurations à deux pôles et à trois pôles dans la taille du cadre 100A-125A.Chaque paquet comprend deux couvercles et deux plaques d'étanchéité, assurant une protection complète des terminaux des deux extrémités d'un disjoncteur installé.
Principales caractéristiques
- Compatible avec les disjoncteurs de la série WS-V 100A-125A
- Adapté à la fois aux configurations à deux pôles et à trois pôles
- Comprend 2 couvercles et 2 plaques d'étanchéité par colis
- Installation sans outil
- Construction en plastique isolant blanc
- Dimensions: 90 mm * 40 mm * 65,5 mm
Spécifications techniques
| Paramètre |
Valeur |
| Numéro de la partie |
TCL-1SV3 |
| Fonction |
Large couverture du terminal |
| Série compatible |
Mitsubishi WS-V série MCCB |
| Taille de cadre compatible |
100A à 125A |
| Compatibilité avec les pôles |
2 et 3 pôles |
| Le contenu |
2 * Couvertures, 2 * Plaques de scellement |
| Couleur |
Blanc |
| Les dimensions |
90 mm * 40 mm * 65,5 mm |
| Méthode d'installation |
Pour les appareils à commande numérique |
| Matériel |
Plastiques isolants |
Importance de la sécurité au niveau 100A-125A
À des niveaux de courant continu de 100A à 125A, les bornes de disjoncteurs exposées présentent des risques de sécurité importants, notamment des brûlures graves, des blessures par flash d'arc ou un électrocution mortelle.Le TCL-1SV3 assure une clôture complète de la zone terminale, répondant aux prescriptions de la CEI 61439 pour la protection de l'opérateur contre le contact direct avec des pièces actives.
Les avantages de l'installation
La conception de l'appareil permet une installation rapide et sans outil tout en préservant la sécurité.Cette conception élimine le besoin d'outils près des composants électriques en cours d'installation.
Questions fréquemment posées
Quelle est la différence entre TCL-1SV3 et TCL-05SV3?
Le TCL-05SV3 couvre les brise-cadres 30A-63A (50mm * 25mm * 65,5mm), tandis que le TCL-1SV3 couvre les brise-cadres 100A-125A (90mm * 40mm * 65,5mm).Les plus grandes dimensions permettent d'accueillir la géométrie plus grande du bloc terminal et des conducteurs de câbles plus lourds à des niveaux de courant plus élevés.
Le TCL-1SV3 est-il adapté à la fois aux disjoncteurs à 2 et 3 pôles?
Oui, le suffixe "SV3" indique la compatibilité avec les configurations à deux pôles et à trois pôles dans la gamme de cadres 100A-125A.
Quel est le but des plaques d'étanchéité?
Les plaques d'étanchéité ferment les ouvertures d'entrée du câble, ce qui maintient la continuité de la protection autour des conducteurs et empêche l'accès aux bornes activées par des trous autour des câbles.
Le TCL-1SV3 est-il compatible avec les disjoncteurs motorisés?
Non, les couvercles de terminaux de la gamme WS-V ne sont pas compatibles avec les variantes de disjoncteurs motorisés ou électriques en raison de la géométrie modifiée de l'accès aux terminaux.
Comment retirer le TCL-1SV3 pour l'entretien?
Insérez une pointe de tournevis en fente pour dévier la projection de rétention vers l'intérieur, libérant l'engagement instantané. Vérifiez toujours l'isolation du circuit avant de retirer le couvercle.
