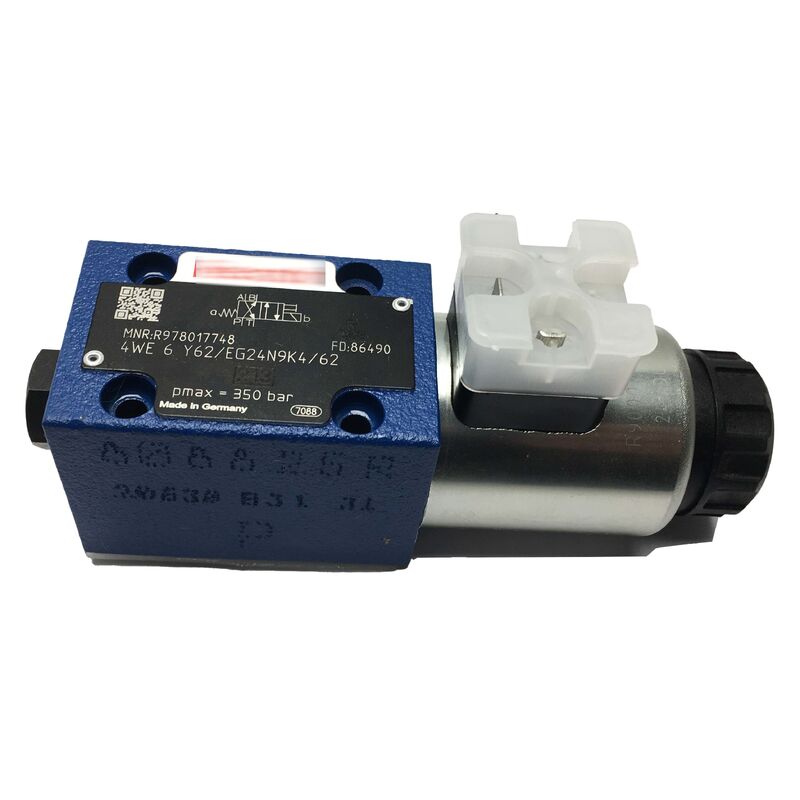

R978017748 Valve directionnelle hydraulique Rexroth 4WE6Y62/EG24N9K4/62 Véritable neuve
Vue d'ensemble du produit
LeR98017748 Rexroth R978017748 Pour les produits à base de plantesest une soupape à bobine directionnelle à action direct de la série WE6, la famille de soupapes de régulation directionnelle hydraulique de Rexroth la plus largement utilisée pour les applications industrielles.À NG6 (D03) avec un solénoïde à courant continu unique de 24 V et un ressort de retour, le 4WE6Y6X/EG24N9K4/62 est configuré pour une commutation 4/2-way avec symbole Y géométrie de bobine.
Il contrôle la direction du débit d'huile hydraulique et la commutation des circuits dans les unités hydrauliques industrielles, les machines-outils, les systèmes de presse,les machines de production où un signal de courant continu de 24 V provenant d'une carte de sortie PLC doit être traduit directement en mouvement de cylindre hydraulique ou de moteur.
Le R978017748 fournit spécifiquement la fonction 4/2-way (symbole Y), où l'état déchargé connecte P à B et A à T, et l'état chargé inverse cela à P à A et B à T.Cette configuration est largement utilisée lorsqu'un cylindre doit être par défaut à une position d'extrémité sur la perte de puissance électrique, avec action positive à la position opposée sur commande.
Avec un débit nominal de 60 LPM et une pression maximale de 350 bar, la vanne couvre toute la gamme de fonctionnement des circuits hydrauliques industriels standard.La dérogation manuelle cachée permet aux opérateurs de déplacer manuellement la bobine de soupape pendant la mise en service, le diagnostic des défauts ou la mise en place de la machine sans appliquer la tension électromagnétique.
Principales spécifications
| Paramètre |
Valeur |
| Code de la soupape |
Les données sont fournies par les autorités compétentes de l'État membre. |
| Fonction |
4/2-way, retour de ressort |
| Taille nominale |
L'équipement de traitement des eaux usées |
| Voltage du solénoid |
24 V en courant continu |
| Puissance du solénide |
30 W |
| Flux maximal |
60 LPM |
| Pression maximale |
350 bar (5,076 PSI) |
| Surcharge manuelle |
Caché |
| Connecteur |
Pour les appareils à trois pôles (EN 175301-803) |
| Norme de montage |
La valeur de l'échantillon doit être déterminée conformément à la norme ISO 4401-03 / DIN 24340-A6 / CETOP R35H-03 / NFPA-D03. |
| Logements |
Fer à fondre |
| Les joints |
NBR |
| Température de fonctionnement |
-15 à +80°C |
| Le poids |
10,44 kg |
Symbole de bobine Y fonction de circuit
Dans la convention de dénomination WE6 de Rexroth, la lettre suivante "WE6" décrit le symbole hydraulique de la bobine la configuration du chemin à la fois dans les états énergisés et déénergisés.Le symbole Y désigne une disposition spécifique qui est commune dans les circuits à action simple et les applications de retour de mouvement:
- État déchargé (retour du ressort, solénoïde éteint):La pression hydraulique de l'alimentation (P) est dirigée vers la sortie du port B, tandis que le port A s'écoule vers le réservoir (T).
- État énergétique (solénoïde allumé):P → A, B → T ?? L'application de 24 V de courant continu au solénoïde inverse la trajectoire du débit: P alimente A, B draine T.
Cette configuration de bobine en Y est largement spécifiée lorsque les exigences de position sûre d'échec s'alignent sur la direction du retour du ressort, par exemple lors du débranchement de l'outil en cas de perte de puissance dans les machines-outils.ou la rétraction de l'actionneur comme condition de sécurité dans les machines de pressage et de formage.
D03 (NG6) Interface de montage
L'interface de montage NG6/D03 est le modèle de montage de plaque de support le plus largement normalisé pour les vannes directionnelles de taille 6 dans l'hydraulique industrielle.et la position de la broche de localisation apparaissent sous quatre normes différentesPour les appareils de traitement des eaux usées, les normes ISO 4401-03, DIN 24340-A6, CETOP R35H-03 et NFPA-D03 doivent être remplacées.
Le suffixe /62 sur le code de commande de la vanne indique que le corps de la vanne a le trou de la broche de localisation dans la position ISO 4401.Cette distinction est importante lors de la spécification d'une soupape de remplacement pour un collecteur existantVérifiez si la plaque de support installée est équipée d'une broche de localisation; dans ce cas, le suffixe /62 ou équivalent est requis.
Construction de solénoïdes à broche humide
La série WE6 utilise une construction de solénoïde à broche humide (immergée dans l'huile).utilisant le fluide hydraulique lui-même pour la lubrification et le refroidissementCela élimine le joint à anneaux O séparé qui serait nécessaire pour une conception à broche sèche, réduisant les points de fuite potentiels.
L'assemblage de la bobine magnétique est amovible sans débrancher la vanne de la plaque de support et sans libérer la pression hydraulique du circuit.Le manchon de bobine glisse hors du corps du solénoïde après avoir libéré la bobine retenant écrous, permettant le remplacement des bobines in situ ∙ un avantage significatif en matière de maintenance dans des positions de collecteurs confinées.
Questions fréquemment posées
Q1: Le suffixe de la vanne est /62. Quelle est la signification de cela, et cela affecte-t-il la compatibilité des sous-plaques?
Le suffixe /62 désigne une configuration spécifique du trou de la broche de localisation pour l'interface vanne-plaque, correspondant à la norme ISO 4401 avec broche de localisation.Si votre sous-plaque est équipée d'une broche de localisation, vous devez utiliser une vanne avec le suffixe de trou de localisation correspondant.entraînant des dommages aux joints et des fuites externes.
Q2: Cette soupape a un contrôle manuel caché. Comment fonctionne-t-elle?
Le régulateur manuel caché est un actionneur à broche enfoncée à l'extrémité magnétique du corps de la vanne, accessible à l'aide d'un petit outil (généralement une clé hexagonale de 3 mm ou un outil de régulation dédié).En appuyant sur l' épingle vers l' intérieur manuellement déplacer la bobineLa conception cachée empêche l'actionnement manuel involontaire pendant le fonctionnement normal.
Q3: Le débit maximal est indiqué à 60 LPM. La vanne peut-elle gérer des débits transitoires plus élevés sans dommage?
La valeur de 60 LPM est le débit de fonctionnement continu maximum, et non un seuil de dommages absolu.les flux soutenus nettement supérieurs à cette valeur nominale augmentent les forces hydrauliques sur la bobinePour les circuits fonctionnant régulièrement au-dessus de 60 LPM, une plus grande taille de vanne doit être spécifiée.
Q4: Quels fluides hydrauliques sont compatibles avec les joints NBR de cette vanne?
Les joints NBR sont compatibles avec les huiles hydrauliques standard à base minérale (les ISO VG 46 et ISO VG 68 sont les plus courantes).Les joints NBR ne sont pas compatibles avec les fluides à ester de phosphate (résistants au feu)Pour les systèmes utilisant des fluides ignifuges, Rexroth propose des variantes WE6 avec des spécifications d'étanchéité FKM (Viton).
Q5: Le solénoïde a une puissance nominale de 30 W et 24 V de courant continu. Quelle protection la bobine a-t-elle contre les pics de tension?
La spécification de bobine /EG24N9K4 indique une bobine conçue avec une diode suppresseur intégrée (l'élément "K4" pour l'alimentation en courant continu de 24 V. Lorsque la sortie du PLC éteint le magnénoïde,le champ magnétique qui s'effondre génère une montée de tension de champ électromagnétique inverseLa diode suppresseur intégrée serre cette pointe à un niveau sûr, protégeant le transistor de sortie PLC et l'électronique environnante.
