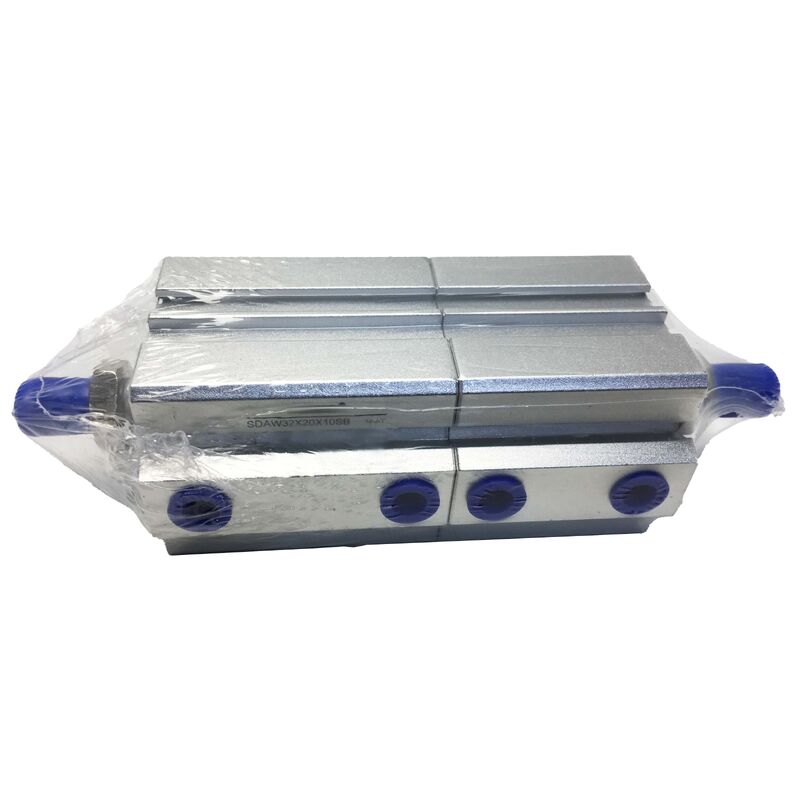

SDAW32X20X10SB Nouveau cylindre pneumatique à air ultrafin
Vue d'ensemble du produit
LeAirTAC SDAW32X20X10SBIl s'agit d'un cylindre compact à double extrémité, un actionneur pneumatique multiposition qui combine deux temps dans une unité compacte.permettant au cylindre de s'arrêter et de se maintenir à trois positions distinctes le long de son trajet: la première extrémité du coup, la deuxième extrémité du coup, et la position du milieu où les deux coups s'annulent.
Avec un trou de 32 mm fournissant une puissance de poussée utile pour les tâches d'automatisation de milieu de gamme, cette configuration dispose d'une course primaire de 20 mm et d'une course secondaire de 10 mm,ce qui le rend idéal pour les applications nécessitant à la fois des mouvements positionnels grossiers et fins du même corps d'actionneurL'aimant intégré permet de détecter la position externe sans interrupteur de limite mécanique.
Principales spécifications
| Paramètre |
Valeur |
| Type de bouteille |
Compact à double extrémité (ultra-mince, multi-position) |
| À l' ennui |
32 mm |
| Un coup de tête |
20 mm |
| Coup de cœur 2 |
10 mm |
| Nombre de positions |
3 (course 1 extrémité / milieu / course 2 extrémité) |
| Type d'action |
Deux rôles |
| Magnétique |
Autres appareils pour la téléphonie mobile |
| Fil de tige |
mâle (dent intérieure) |
| Fil de port |
PT |
| Pression de fonctionnement |
0.1 - 0,9 MPa (action double) |
| Vitesse du piston |
30 à 500 mm/s |
| Température de fonctionnement |
-10°C à +80°C |
| Matériau du corps |
Alliage d'aluminium (anodisé dur) |
Détails de la construction
Construit autour de l'architecture de cylindre compact SDA établie par AirTAC, le SDAW32X20X10SB présente:
- Carrosserie et couvertures:Tubes à cylindre en alliage d'aluminium avec une surface d'anodisation dure pour une résistance à l'usure exceptionnelle
- Rassemblement:Structure rivée pour une conception à profil bas sans vis de projection
- Sceaux de piston:Structure hétérogène à deux voies d'étanchéité avec réservoir d'huile intégré pour l'auto-lubrification
- Magnétique:Magnéte à piston intégré pour la détection de position sans contact
- Le fil de portNorme de fil PT (conicité parallèle) pour la configuration du marché asiatique
Opération à trois positions
La bouteille à double extrémité SDAW atteint trois positions grâce à un réglage de pression indépendant:
- Position 1 (prolongée de 20 mm):Précipiter la chambre primaire, l'échappement secondaire
- Position 2 (au milieu):Appuyez sur les deux chambres simultanément pour une position intermédiaire stable
- Position 3 (rétrogradée):Précipiter la chambre secondaire, évacuation primaire
Ce schéma de commande exige une vanne directionnelle 5/3 avec position centrale fermée pour la position moyenne de retenue.
Questions fréquemment posées
Q1: Le SDAW32X20X10SB peut-il atteindre une position centrale stable même en l'absence de pression d'air continue?
La position centrale est maintenue par une pression d'air équilibrée dans les deux chambres simultanément.Pour les applications nécessitant une position moyenne tenue sans air continu, un cylindre de verrouillage mécanique ou un cylindre à freinage interne est nécessaire.
Q2: Quels types d'interrupteurs automatiques sont compatibles avec l'aimant intégré du SDAW32X20X10SB?
La série CS1 d'AirTAC et les commutateurs à roseau magnétique équivalents, ainsi que les commutateurs à effet Hall à l'état solide avec support et gamme de détection compatibles.Confirmer la plage de fonctionnement de l'interrupteur sélectionné couvre l'intensité du champ magnétique et correspond aux dimensions de la rainure de 32 mm.
Q3: Le cylindre se déplace trop lentement. Peut-on augmenter la vitesse du piston en augmentant la pression d'alimentation au-dessus de 0,9 MPa?
La vitesse est mieux contrôlée par le débit d'air à l'aide de vannes de régulation de débit (type à débit) à chaque port.Régler le débit d'échappement pour régler la vitesse du piston souhaitée dans la plage de fonctionnement de 30 à 500 mm/s.
Q4: La position du milieu n'est pas répétable ̇ le cylindre s'arrête à des points légèrement différents à chaque cycle.
La répétabilité de la position moyenne dépend de l'équilibre de la pression dans les deux chambres.Assurer une régulation stable de la pression et une pressurisation simultanée du port sans décalage temporelL'ajout de petits réservoirs tampons à chaque chambre peut atténuer les fluctuations de pression.
Q5: Quelle lubrification le SDAW32X20X10SB nécessite-t-il?
L'étanchéité hétérogène bidirectionnelle du piston est équipée d'un réservoir d'huile intégré qui permet une auto-lubrification pour un fonctionnement normal avec de l'air comprimé propre, sec ou peu lubrifié.Aucune lubrification externe n'est requise pour l'air comprimé industriel standardSi vous utilisez un lubrifiant, utilisez de l'huile de turbine légère à très basse concentration. Une lubrification excessive accélère la détérioration du joint.
