3RT2027-1AP00 Contacteur de puissance Siemens 3RT20271AP00 Nouvelle usine scellée

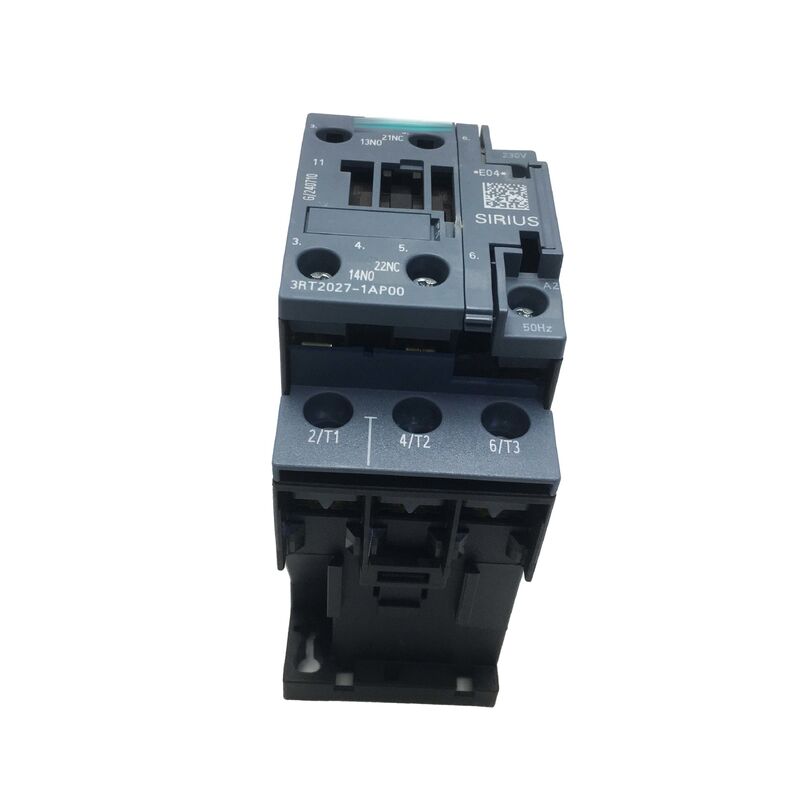

Le Siemens 3RT2027-1AP00 est un contacteur de puissance 3 pôles de la série SIRIUS 3RT2, conçu pour la commutation de moteurs asynchrones AC dans les machines industrielles, les lignes de production et les installations de services de bâtiment. Avec un courant nominal de 32A et une capacité de 15kW à 400V, il gère les besoins de commutation des moteurs pour les applications de taille moyenne, y compris les entraînements de convoyeurs, les moteurs de pompes, les compresseurs et les systèmes CVC.

La catégorie d'utilisation AC-3 (et AC-3e améliorée) définit la tâche de commutation pour laquelle le contacteur est conçu pour le démarrage et l'arrêt des moteurs asynchrones à cage d'écureuil. Cela inclut la fermeture sous courant de démarrage maximal et l'ouverture à vitesse de fonctionnement - la tâche de commutation de moteur industrielle la plus courante.

La puissance nominale AC-3 de 32A indique que le contacteur peut commuter des moteurs consommant jusqu'à 32A à vitesse de fonctionnement tout en gérant le courant d'appel associé lors du démarrage. Pour les applications moins exigeantes comme les charges résistives, la puissance nominale AC-1 permet de gérer jusqu'à 50A.

Le contacteur 3RT2 présente des dimensions mécaniques et des interfaces standardisées qui s'alignent sur le système modulaire SIRIUS. Cela permet une intégration directe avec des composants compatibles :

• Les relais de surcharge de la gamme 3RU2 se clipsent directement sur le contacteur
• Les combinaisons de renversement 3RA2 utilisent des contacteurs liés avec des modules testés en usine
• Les modules de fonction PMC et les blocs de contacts auxiliaires se fixent sur des positions d'interface définies

Cette approche modulaire réduit la complexité de conception, le temps de câblage et garantit des exigences d'espace prévisibles dans les armoires de commande.

La bobine 230V AC est alimentée lorsque la tension est appliquée entre les bornes A1 et A2. La bobine consomme un courant d'appel plus élevé lors de la première mise sous tension, puis se stabilise à un courant de maintien plus faible une fois en place. La pratique standard consiste à utiliser des suppresseurs de surtension aux bornes A1-A2 lorsqu'ils sont pilotés par des sorties d'API pour se protéger contre les surtensions de retour inductif.
